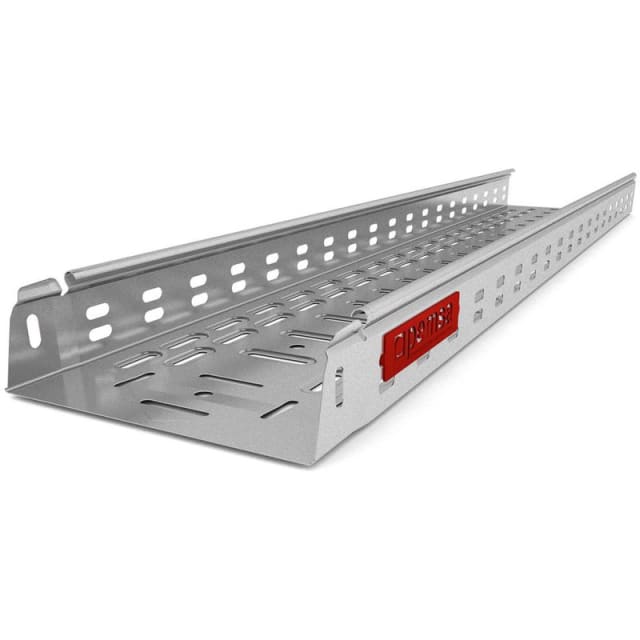

Chemin de câble perforé Sendzimir 100×60 75822100

Chemin de câble perforé 100×60 conçu pour le cheminement structuré des câbles

Ce chemin de câble perforé en acier finition Sendzimir est adapté au support et à la conduite de câbles électriques dans les installations à charges moyennes et légères. Son format 100 x 60 mm offre un bon compromis entre compacité et capacité de passage, tout en conservant une intégration propre dans les locaux techniques, ateliers, bâtiments tertiaires ou zones d’équipement.

Format 3000 mm pratique pour avancer rapidement sur les linéaires

Avec une longueur de 3000 mm, ce profilé permet de traiter efficacement les parcours continus en limitant le nombre de jonctions. La largeur de 100 mm et la hauteur de rive de 60 mm apportent un guidage net des câbles et une tenue adaptée aux cheminements horizontaux courants. Sa section utilisable de 5572 mm² aide à organiser le passage des conducteurs de façon rationnelle, sans surdimensionner l’installation.

Système à raccordement intégré pour une pose plus fluide

Issu de la gamme Pemsaband One, ce modèle à raccordement intégré reprend le principe de montage emboîtable de type click, pensé pour simplifier l’assemblage sur chantier. Le raccordement vissé complète l’ensemble pour obtenir une liaison mécanique nette entre les éléments. Ce mode de conception facilite la continuité du chemin de câble et contribue à réduire les opérations de montage sur les tronçons répétitifs.

Perforations de fond et poinçonnage latéral utiles en installation

La perforation du fond et le poinçonnage latéral apportent davantage de souplesse lors de la mise en œuvre. Ces ouvertures facilitent les opérations de fixation, le passage d’accessoires et l’organisation du cheminement selon la configuration du site. Pour l’installateur, cela signifie un support plus simple à adapter aux contraintes réelles du terrain, notamment lorsque plusieurs circuits doivent être maintenus de manière claire et ordonnée.

Acier galvanisé Sendzimir pour les environnements techniques courants

Réalisé en tôle d’acier avec traitement de surface Sendzimir, ce chemin de câble est conçu pour les installations techniques exigeant une solution métallique robuste et régulière. Sa teinte acier s’intègre naturellement dans les réseaux apparents. L’absence de couvercle convient particulièrement aux configurations où l’accessibilité des câbles, la lecture du cheminement et la rapidité d’intervention priment sur l’occultation.

Compatibilité avec des contraintes d’exploitation étendues

Ce modèle peut être utilisé dans une plage de température de service de -50 à 150 °C, ce qui lui permet de répondre à des conditions d’usage variées. Il est également indiqué comme adapté au maintien de fonction, un point important pour certains cheminements techniques où la tenue de l’ensemble participe à la continuité d’exploitation de l’installation. Son poids d’environ 0,891 kg/m reste favorable à une manipulation maîtrisée sur chantier.

Repères de charge et d’entraxe pour dimensionner plus justement

Le produit est prévu pour un espacement possible des supports de 1 à 2 mètres, ce qui laisse une marge de conception selon le tracé et la charge transportée. Les charges de travail sécurisées maximales selon l’IEC 61537 sont données à 90,4 N/m avec des supports espacés de 0,5 m et 1,0 m, à 47,5 N/m pour 1,5 m, puis à 24,1 N/m pour 2,0 m. Ces valeurs aident à choisir un entraxe cohérent avec le poids des câbles et le niveau de réserve souhaité sur le parcours.
