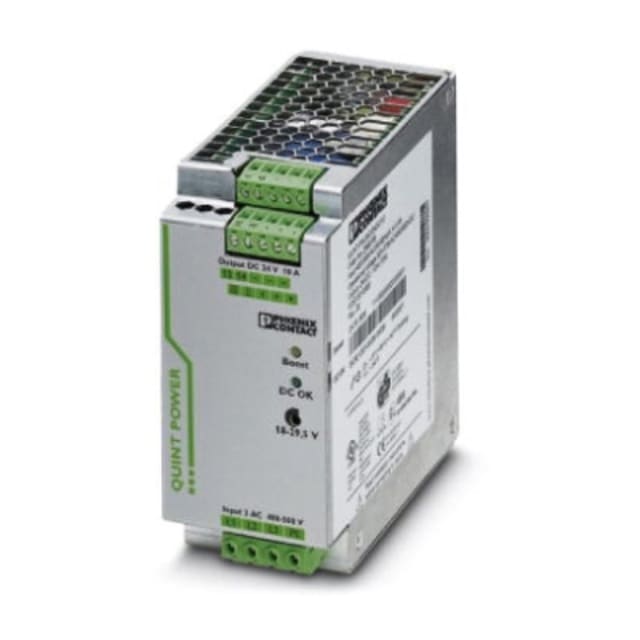

Alimentation à découpage sur rail DIN QUINT POWER 2866763

Alimentation à découpage 24 V DC pour rail DIN et environnements d’automatisme

L’alimentation à découpage sur rail DIN QUINT POWER 2866763 est conçue pour fournir une sortie 24 V DC stable dans les installations de commande, d’automatisme et de distribution électrique. Son format compact permet une intégration propre dans les armoires et coffrets techniques, avec une puissance délivrée de 240 W et un courant nominal de 10 A. Cette configuration en fait une solution adaptée à l’alimentation des automates, modules d’E/S, capteurs, relais, interfaces et autres équipements en 24 V continu.

Grande souplesse d’alimentation en entrée AC ou DC

Ce modèle accepte une alimentation large plage, aussi bien en courant alternatif qu’en courant continu, ce qui facilite son intégration dans des architectures variées. Il fonctionne en 100 à 240 V AC à 50 Hz, 100 à 264 V AC à 60 Hz, ainsi qu’en 90 à 350 V DC. Cette polyvalence est particulièrement utile dans les tableaux électriques et applications industrielles où les conditions d’alimentation peuvent différer selon les équipements en place.

Sortie 24 V réglable pour ajuster précisément l’alimentation des équipements

La tension de sortie nominale est de 24 V DC avec possibilité de réglage sur une plage de 18 à 29,5 V. Ce réglage permet d’adapter finement l’alimentation selon les besoins de l’installation, par exemple pour compenser des chutes de tension sur des longueurs de câble ou pour répondre à des exigences spécifiques de certains appareils. L’alimentation est stabilisée, ce qui contribue à maintenir une tension exploitable et régulière pour les circuits sensibles.

Réserve de courant utile au démarrage et en cas de défaut sélectif

Au-delà de son courant nominal de 10 A, cette alimentation QUINT POWER se distingue par sa capacité à fournir des pointes de courant élevées, avec jusqu’à 15 A selon les conditions de fonctionnement et jusqu’à 60 A sur un temps très court. Cet apport est particulièrement intéressant pour absorber les appels de courant au démarrage de charges exigeantes et pour favoriser le déclenchement sélectif des protections en aval. Dans une armoire de commande, cela aide à limiter l’impact d’un défaut sur l’ensemble de l’installation.

Fonctions de signalisation pour une meilleure exploitation du tableau

Le produit intègre des fonctions de surveillance utiles pour le diagnostic et l’exploitation. Il dispose d’une indication d’état par LED ainsi que de sorties de signalisation permettant de suivre la présence correcte de la tension de sortie et certaines conditions de charge. Cette approche simplifie le report d’état vers l’automate ou le système de supervision, tout en facilitant les opérations de maintenance dans les ensembles de distribution et de pilotage.

Montage sur profilé DIN avec raccordement à vis

Cette alimentation est prévue pour un montage sur barre profilée dans les enveloppes et armoires électriques. Son raccordement électrique à vis convient aux installations recherchant un serrage direct et lisible lors du câblage. Avec des dimensions de 60 mm de largeur, 130 mm de hauteur et 125 mm de profondeur, elle s’intègre dans de nombreux coffrets en conservant un encombrement maîtrisé pour une puissance de 240 W.

Protection intégrée et conception adaptée aux applications techniques

Le modèle est résistant aux courts-circuits et bénéficie d’un indice de protection IP20, adapté à une installation en environnement protégé à l’intérieur d’un tableau. La sortie peut être utilisée dans des montages techniques nécessitant une alimentation continue robuste pour les organes de commande et de distribution. Pour l’intégrateur comme pour le mainteneur, ce type d’alimentation 24 V DC rail DIN apporte une réponse précise aux besoins des ensembles électriques compacts, structurés et fortement sollicités.
