Alimentation à découpage 24 V DC conçue pour le rail DIN

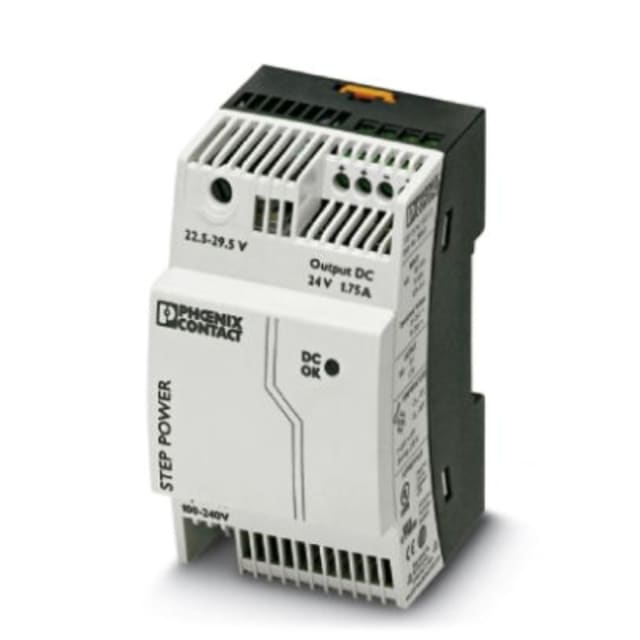

Cette alimentation à découpage STEP POWER est destinée au montage sur rail DIN dans les tableaux et coffrets électriques. Elle délivre une sortie nominale de 24 V DC avec un courant de 1,75 A, soit une puissance utile de 42 W. Son format compact en 3 modules facilite son intégration dans les ensembles de distribution, d’automatisme du bâtiment et d’alimentation de circuits auxiliaires.

Large plage d’entrée AC/DC pour une intégration souple

Ce modèle accepte une alimentation d’entrée en courant alternatif comme en courant continu, ce qui simplifie son emploi dans différentes architectures d’installation. Il fonctionne sur une plage de 85 à 264 V AC et de 95 à 250 V DC. Cette compatibilité AC/DC permet de l’utiliser sur de nombreuses armoires techniques tout en conservant une alimentation stabilisée en 24 V DC pour les équipements raccordés.

Tension de sortie réglable pour affiner l’alimentation des équipements

La tension de sortie est réglable de 22,5 à 29,5 V DC, ce qui permet d’ajuster précisément l’alimentation selon les besoins de l’installation, les longueurs de ligne ou les exigences de certains appareillages. Cette souplesse est particulièrement utile lorsqu’il faut compenser de faibles chutes de tension ou adapter le niveau de sortie à des charges de commande, de signalisation ou d’automatisme.

Format compact pour tableaux de distribution et coffrets techniques

Avec une largeur de 54 mm, une hauteur de 90 mm et une profondeur de 61 mm, cette alimentation DIN prend peu de place dans le coffret. Son encombrement réduit est un vrai avantage dans les tableaux où l’espace disponible est limité. Elle peut être clipsée sur profilé ou fixée sur une surface plane, ce qui offre plus de liberté lors de la conception ou de la rénovation d’une armoire électrique.

Raccordement à vis et mise en œuvre simple en armoire

Le raccordement électrique à vis convient aux montages soignés en environnement tertiaire et industriel léger. Il facilite une connexion claire et robuste des conducteurs d’entrée et de sortie. Cette exécution est adaptée aux interventions de câblage dans les tableaux de protection, de distribution et de commande, avec une prise en main immédiate pour les installateurs habitués aux architectures sur rail DIN.

Protection intégrée pour l’alimentation des circuits auxiliaires

Cette alimentation est stabilisée et résistante aux courts-circuits, ce qui en fait une solution adaptée à l’alimentation de charges 24 V DC dans un coffret. Elle intègre également une protection contre les surtensions transitoires côté entrée. Ce type de configuration contribue à maintenir une alimentation exploitable pour les organes de commande, interfaces, relais, capteurs ou autres équipements nécessitant une tension continue régulée.

Solution adaptée à l’automatisation du bâtiment et aux applications de tableau

La gamme STEP POWER a été développée pour les tableaux de distribution et les applications d’automatisation du bâtiment. Ce modèle convient lorsque l’on recherche une alimentation rail DIN compacte, à sortie 24 V DC réglable, capable de s’intégrer proprement dans un coffret modulaire. Son indice de protection IP20 le destine à une installation à l’intérieur d’une enveloppe adaptée, au plus près des équipements à alimenter.
