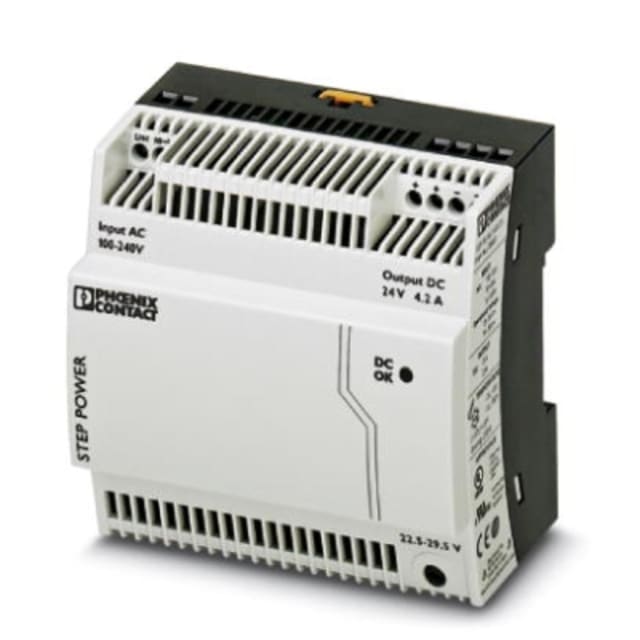

Alimentation à découpage sur rail DIN STEP POWER 2868664

Alimentation à découpage 24 V DC pensée pour le montage sur rail DIN

L’alimentation à découpage sur rail DIN STEP POWER 2868664 est conçue pour fournir une tension continue nominale de 24 V DC dans les tableaux et armoires où l’encombrement, la simplicité d’intégration et la stabilité d’alimentation sont essentiels. Cette version délivre un courant nominal de 4,2 A pour une puissance de sortie de 100,8 W, ce qui la rend particulièrement adaptée à l’alimentation d’automatismes, d’interfaces, de commandes, de capteurs, d’actionneurs et d’équipements de distribution technique.

Plage d’entrée large pour une intégration souple en environnement technique

Ce modèle accepte une alimentation en AC comme en DC, avec une large plage d’entrée de 85 à 264 V AC et de 95 à 250 V DC. Cette polyvalence facilite son intégration dans de nombreuses architectures électriques sans multiplier les références. En pratique, elle convient aux installations nécessitant une alimentation continue régulée à partir d’une entrée monophasée, tout en conservant une mise en œuvre cohérente dans les coffrets de distribution et les ensembles sur profilé.

Tension de sortie réglable pour affiner l’alimentation des équipements

La sortie est réglable de 22,5 à 29,5 V DC, avec une valeur nominale de 24 V DC. Ce réglage apporte une vraie souplesse pour compenser certaines longueurs de câblage, ajuster précisément la tension d’alimentation d’un circuit de commande ou adapter le niveau de sortie aux besoins de certains équipements en aval. L’alimentation reste stabilisée, ce qui contribue à maintenir une tension exploitable et régulière pour les applications sensibles à la qualité de l’alimentation continue.

Format compact pour tableaux, coffrets et distribution modulaire

Avec un format de 90 x 90 x 61 mm et une largeur équivalente à 5 unités de division, cette alimentation STEP POWER s’intègre facilement dans les espaces contraints. Elle est prévue pour un montage sur rail DIN et peut également être fixée sur paroi selon la configuration du tableau. Ce gabarit compact est particulièrement intéressant pour les installations de bâtiment, les coffrets divisionnaires, les tableaux techniques et les ensembles où chaque millimètre disponible compte.

Raccordement à vis pratique pour le câblage en armoire

Le raccordement électrique à vis permet une connexion claire et directe lors du câblage. Ce type de connexion convient bien aux interventions en tableau, notamment lorsqu’une maintenance simple, un serrage maîtrisé et une bonne lisibilité des départs sont recherchés. Pour l’installateur, cela facilite l’intégration dans des ensembles de distribution avec une logique de câblage propre, lisible et adaptée aux usages courants du matériel électrique modulaire.

Protection intégrée pour sécuriser l’alimentation du circuit

Cette alimentation est résistante aux courts-circuits et dispose d’une protection électronique côté secondaire. Elle intègre également une limitation adaptée à son fonctionnement pour protéger le départ alimenté et accompagner une exploitation plus sereine des circuits de commande en 24 V DC. La protection IP20 la destine à une installation à l’intérieur d’un coffret ou d’une enveloppe adaptée, conformément aux usages classiques des alimentations sur rail dans les tableaux électriques.

Une solution adaptée aux applications de bâtiment et d’automatisation

La gamme STEP POWER a été développée pour les besoins des tableaux de distribution et de l’automatisation du bâtiment. Cette référence convient particulièrement lorsqu’il faut alimenter proprement des équipements 24 V DC dans un format compact, avec un bon compromis entre puissance disponible, réglage de sortie, faible encombrement et flexibilité de montage. Pour une alimentation modulaire destinée aux coffrets techniques, aux commandes et aux équipements de terrain raccordés via tableau, ce modèle constitue un choix pertinent et facile à intégrer.
