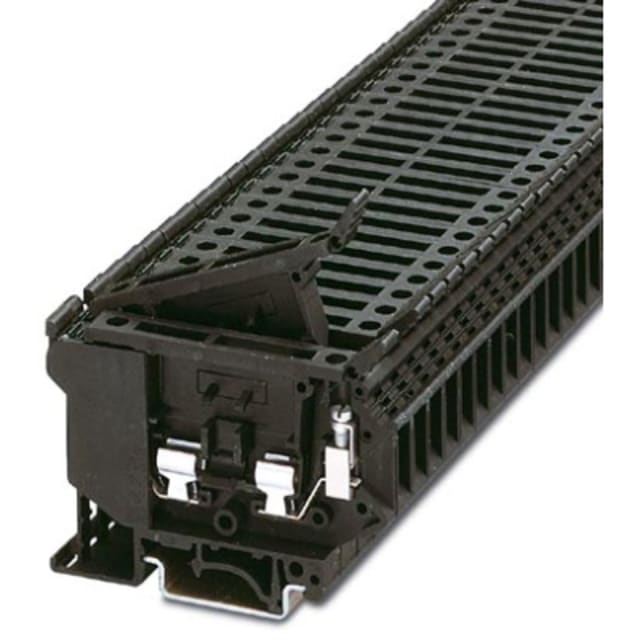

Bloc de jonction porte-fusible 24 V UK 5-HESILED 3004126

Bloc de jonction porte-fusible 24 V pour protection et raccordement sur rail DIN

Ce bloc de jonction porte-fusible 24 V UK 5-HESILED est conçu pour intégrer à la fois la connexion de conducteurs et la protection par fusible dans un encombrement réduit. Il se monte directement sur rail DIN 35 mm et convient aux montages d’armoires, tableaux et sous-ensembles de distribution où il faut protéger proprement une ligne de commande, de signalisation ou d’alimentation auxiliaire en 24 V.

Format porte-fusible orientable avec voyant LED de défaut

Son porte-fusible orientable facilite l’accès lors de l’installation et du remplacement de la cartouche, même dans des ensembles compacts. L’annonce de défaillance par LED apporte un repérage visuel immédiat du circuit concerné, ce qui simplifie les opérations de maintenance et limite le temps de diagnostic sur les équipements basse tension de commande.

Compatible avec fusibles G 5 x 30 mm et courant nominal 6,3 A

Le bloc accepte une cartouche fusible de format G 5 x 30 mm et est prévu pour un courant nominal de 6,3 A. Cette configuration en fait une solution adaptée à la protection de départs individuels lorsque l’on recherche une coupure fusible clairement identifiable, intégrée directement dans le bornier. La tension assignée de 24 V correspond aux applications de commande et d’automatisme utilisant une signalisation de défaut par LED.

Raccordement à vis pour conducteurs souples et rigides

Le raccordement à vis sur les deux côtés permet une mise en œuvre simple et précise avec différents types de conducteurs. Le bloc reçoit des sections monofilaire de 0,2 à 4 mm², des conducteurs souples sans gaine de 0,2 à 4 mm², des conducteurs souples avec gaine de 0,25 à 4 mm² ainsi que des conducteurs multibrins jusqu’à 1,5 mm². Cette plage de raccordement apporte de la souplesse pour le câblage de capteurs, d’actionneurs, de circuits de commande ou de protections intermédiaires.

Encombrement étroit pour optimisation du câblage en armoire

Avec une largeur de seulement 8,2 mm, ce bloc de jonction porte-fusible permet de densifier le montage sans compliquer le repérage des circuits. Sa hauteur de 72,2 mm et sa profondeur d’environ 72,5 mm favorisent une intégration nette dans les rangées de borniers. Ce format est particulièrement intéressant lorsque plusieurs départs protégés doivent être regroupés dans un espace limité tout en conservant un accès pratique au porte-fusible.

Solution adaptée aux circuits 24 V de commande et de distribution

Ce modèle trouve naturellement sa place dans les coffrets de commande, tableaux de distribution auxiliaire, armoires d’automatisme et ensembles de raccordement nécessitant une protection fusible individuelle. L’indication lumineuse de défaut est utile sur les installations où la continuité de service doit être contrôlée rapidement, notamment pour les boucles de signal, sorties d’automate, alimentations d’interface ou circuits de commande séparés.

Conception sans plaque de fermeture additionnelle à prévoir

Ce bloc est prévu sans plaque de fermeture nécessaire, ce qui simplifie le choix des composants au moment de l’équipement. Son corps isolant de coloris noir s’intègre facilement dans les ensembles de connexion et de protection. Pour l’installateur comme pour le tableautier, il s’agit d’une référence pratique pour créer des départs protégés, lisibles et compacts dans une architecture de câblage sur rail DIN.
