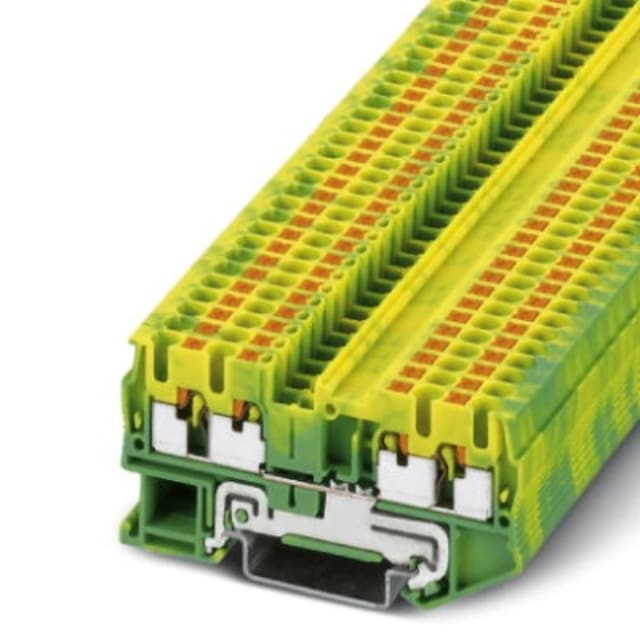

Bloc de jonction de terre pour rail DIN avec 4 points de raccordement

Ce bloc de jonction de terre pour rail DIN est conçu pour le raccordement du conducteur de protection dans les armoires, coffrets et ensembles de distribution. Son format à 1 étage avec 4 points de connexion permet de regrouper plusieurs conducteurs de terre sur une même borne, tout en conservant une implantation claire et rationnelle sur rail DIN 35 mm. Sa finition vert/jaune facilite l’identification immédiate de la fonction de mise à la terre dans le câblage.

Connexion Push-in pour un câblage rapide et net

Le produit appartient à la gamme PT 2,5-QUATTRO-PE et utilise un principe de connexion Push-in, particulièrement apprécié pour les opérations de câblage rapides et propres. Cette technologie permet l’insertion directe des conducteurs compatibles et contribue à simplifier le travail en atelier comme sur chantier. Pour l’installateur, cela se traduit par une mise en œuvre plus fluide, notamment lorsqu’il faut raccorder plusieurs départs de terre dans un espace réduit.

Plage de sections adaptée aux conducteurs courants en armoire

Cette borne de terre accepte une large plage de sections, de 0,14 à 4 mm² selon le type de conducteur. Elle convient aux conducteurs monofilares et multifilaires dans cette plage, ainsi qu’aux conducteurs souples avec embout jusqu’à 2,5 mm². Son calibre nominal de 2,5 mm² en fait une solution adaptée aux montages de contrôle-commande, aux tableaux de distribution et aux applications industrielles où la compacité et la polyvalence de raccordement sont recherchées.

Contact direct avec le rail DIN pour la fonction de terre

Ce bloc de jonction est prévu pour un montage sur rail DIN 35 mm avec contact direct au rail pour la liaison au potentiel de terre. Cette conception évite d’ajouter un câblage de mise à la terre séparé pour chaque borne et facilite l’organisation de la rangée de borniers. Dans un coffret, cela permet de construire un bornier de protection lisible, cohérent et efficace pour la reprise des conducteurs PE.

Format compact pour optimiser l’encombrement dans le coffret

Avec une largeur de seulement 5,2 mm, ce bloc de jonction de terre s’intègre facilement dans les installations où l’espace disponible sur rail est limité. Ses dimensions de 35,3 mm de hauteur et 72,2 mm de profondeur favorisent une implantation dense sans sacrifier l’accessibilité du raccordement. C’est un choix pertinent pour les tableaux compacts, les coffrets techniques et les ensembles de câblage où chaque millimètre sur rail DIN compte.

Tenue en température adaptée aux environnements techniques exigeants

Ce modèle est donné pour une température de service de -60 à 110 °C, ce qui permet son intégration dans des environnements techniques soumis à des conditions thermiques étendues. Cette amplitude d’utilisation le rend pertinent pour de nombreuses applications de câblage en environnement industriel, machine, process ou installation technique, là où la stabilité des composants de raccordement fait partie des critères de sélection.

Accessoirisation et finition de la rangée de borniers

Une plaque de fermeture est nécessaire pour compléter correctement l’ensemble selon la configuration retenue. Ce point est important lors de la préparation du bornier afin d’obtenir une finition propre et fonctionnelle. Pour l’intégrateur comme pour le mainteneur, ce bloc de jonction de terre constitue une base pratique pour réaliser une rangée de raccordement ordonnée, lisible et adaptée aux besoins de connexion du conducteur de protection.
