Bloc de jonction à fonction 500 V 20 A 3046142

Bloc de jonction à fonction pour sectionnement et câblage sur rail DIN

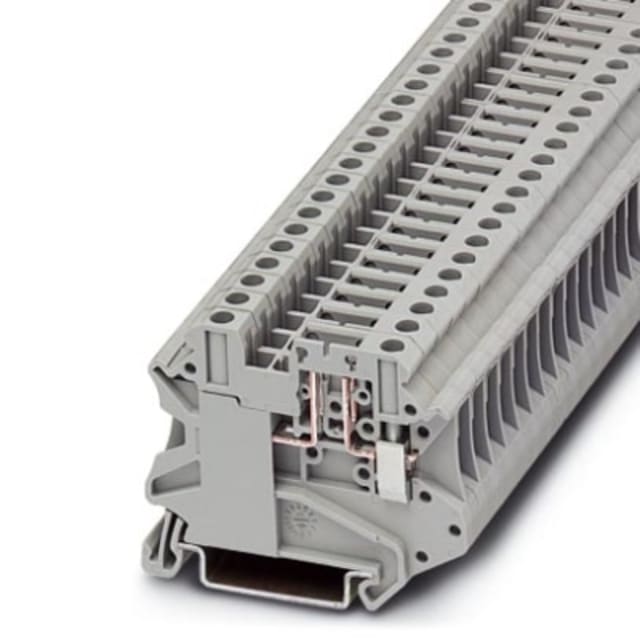

Ce bloc de jonction à fonction Phoenix Contact UT 4-TG est conçu pour les opérations de raccordement et de sectionnement dans les ensembles de câblage sur rail DIN 35 mm. Son format compact à un étage avec deux points de connexion par niveau permet d’intégrer une fonction de coupure dans un encombrement réduit, ce qui facilite l’organisation des potentiels dans les armoires, coffrets et équipements de commande.

Format compact 6,2 mm pour une implantation dense et lisible

Avec une largeur de seulement 6,2 mm, une hauteur de 57,8 mm et une profondeur de 47,5 mm, ce bornier s’intègre facilement dans les rangées de connexion où la place est comptée. Ce faible encombrement est particulièrement intéressant pour densifier le câblage sans compliquer l’accès aux conducteurs. Le montage sur rail DIN 35 mm simplifie l’installation dans les tableaux et permet une mise en place rapide dans les configurations standardisées.

Raccordement à vis adapté aux sections courantes jusqu’à 6 mm²

Le raccordement à vis convient aux applications de distribution, de commande et d’interface nécessitant un serrage mécanique précis. Ce modèle accepte les conducteurs monofilares et souples de 0,14 à 6 mm², ainsi que les conducteurs avec embout de 0,14 à 4 mm². Il prend également en charge certaines configurations multifilaires jusqu’à 1,5 mm². Cette polyvalence permet de raccorder facilement différents types de fils rencontrés dans les installations électriques et les câblages industriels.

Tension nominale 500 V et courant nominal 20 A pour circuits de commande et de distribution

Prévu pour une tension nominale de 500 V et un courant nominal de 20 A, ce bloc de jonction à fonction répond aux besoins des circuits nécessitant une borne de coupure compacte avec section nominale de 4 mm². Il convient lorsque l’on souhaite isoler, contrôler ou intervenir sur une ligne de manière claire au sein d’un bornier, tout en conservant une implantation propre et structurée.

Conception fonctionnelle avec étage ponté interne

Ce modèle dispose d’un étage ponté en interne, ce qui contribue à simplifier certaines architectures de câblage en limitant les accessoires additionnels dans les montages adaptés. La séparation longitudinale enfichable apporte de la souplesse pour organiser les potentiels selon les besoins du projet. L’absence de plaque de fermeture nécessaire facilite aussi l’intégration dans l’ensemble de raccordement, avec une mise en œuvre directe sur le rail.

Matériau isolant et tenue en température pour environnements techniques exigeants

Le corps isolant gris est réalisé en matériau technique de type polyamide, avec un comportement adapté aux contraintes de service habituelles en environnement électrotechnique. La plage de température de service de -60 à 105 °C permet son emploi dans des contextes soumis à de fortes variations thermiques. Cette caractéristique est utile pour les installations où la stabilité dimensionnelle et la tenue du bornier doivent rester compatibles avec des conditions d’exploitation soutenues.

Une solution claire pour le repérage, l’isolement et la maintenance de lignes

Dans une armoire de commande, un coffret ou un ensemble de distribution, un bloc de jonction à fonction comme ce modèle permet de structurer le câblage de manière plus lisible lorsqu’une ligne doit pouvoir être interrompue ou isolée à un point précis. Il s’adresse aux professionnels recherchant un bornier de sectionnement compact, à vis, simple à intégrer dans une rangée sur rail DIN, avec des capacités de raccordement compatibles avec de nombreuses sections de conducteurs utilisées au quotidien.
