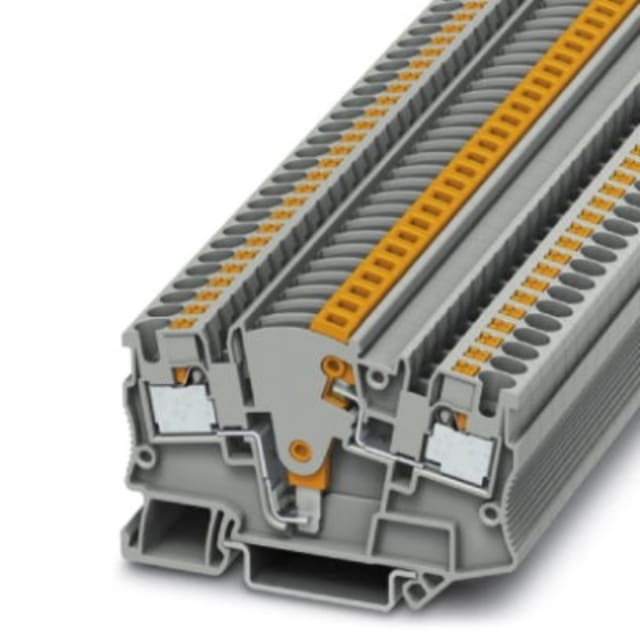

Bloc de jonction de sectionnement 500 V 3212139

Bloc de jonction de sectionnement 500 V pour circuits de mesure et de test

Ce bloc de jonction de sectionnement est conçu pour les opérations de test, de mesure et d’isolement fonctionnel dans les armoires et ensembles de câblage. Son format compact permet d’intégrer une fonction de coupure sur rail DIN sans alourdir l’encombrement du bornier. Il convient aux montages où il faut intervenir proprement sur un circuit tout en conservant une implantation claire et structurée.

Connexion Push-in pratique pour un câblage rapide et net

Le raccordement s’effectue par connexion Push-in, avec une borne enfichable adaptée aux interventions répétées et aux montages soignés. Cette conception facilite l’insertion des conducteurs et contribue à accélérer le câblage en atelier comme en maintenance. Le produit accepte les conducteurs rigides de 0,2 à 6 mm² ainsi que les conducteurs souples de 0,2 à 4 mm², avec embouts de 0,25 à 4 mm², ce qui couvre une plage d’usage très courante en installation électrique et en câblage de commande.

Capacité électrique adaptée aux montages de section nominale 4 mm²

Ce modèle est dimensionné pour une tension nominale de 500 V et un courant nominal de 24 A, avec une section nominale de 4 mm². Il répond ainsi aux besoins des circuits de raccordement et de sectionnement nécessitant un bon compromis entre compacité, tenue électrique et lisibilité de l’implantation. Avec ses deux points de connexion sur un seul étage, il s’intègre facilement dans les ensembles de bornes de passage et de contrôle.

Format étroit pour optimiser la place sur rail DIN

Avec une largeur de seulement 6,2 mm, ce bloc de jonction de sectionnement permet de densifier le câblage sans sacrifier l’accessibilité. Il est prévu pour un montage sur rail NS 35/7,5 ou NS 35/15, ce qui le rend compatible avec les configurations de tableau très répandues. Son gabarit fin est particulièrement intéressant lorsque l’espace disponible est limité ou lorsque plusieurs fonctions doivent être regroupées sur une même rangée de borniers.

Repérage clair et intégration cohérente dans un ensemble de borniers

Ce bloc appartient à une conception pensée pour une lecture simple des fonctions de raccordement et de sectionnement. Son corps isolant gris s’intègre facilement dans un bornier organisé par potentiels ou par fonctions. La présence d’une plaque de fermeture à prévoir permet de finaliser proprement les extrémités de rangée et de conserver une finition nette dans l’armoire.

Conçu pour les applications nécessitant une coupure fonctionnelle

Ce type de borne est particulièrement utile lorsqu’il faut séparer un circuit pour effectuer des essais, des contrôles ou des opérations de maintenance ciblées. Il aide à structurer les points de mesure et à rendre les interventions plus lisibles sur le terrain. Dans les ensembles de connexion et de câblage, il constitue une solution pertinente pour les circuits où la fonction de déconnexion doit être intégrée directement au bornier.

Dimensions et caractéristiques utiles pour préparer votre implantation

Le bloc présente une largeur de 6,2 mm, une profondeur de 70,5 mm selon les données disponibles, et une conception à 1 étage avec 2 connexions. Il ne comporte pas de pontage interne entre étages, ce qui le destine à une gestion précise du circuit raccordé. Pour le choix des accessoires et la préparation du rail, ces informations facilitent la vérification de compatibilité, l’organisation de la rangée de bornes et l’anticipation de l’encombrement dans le coffret.
