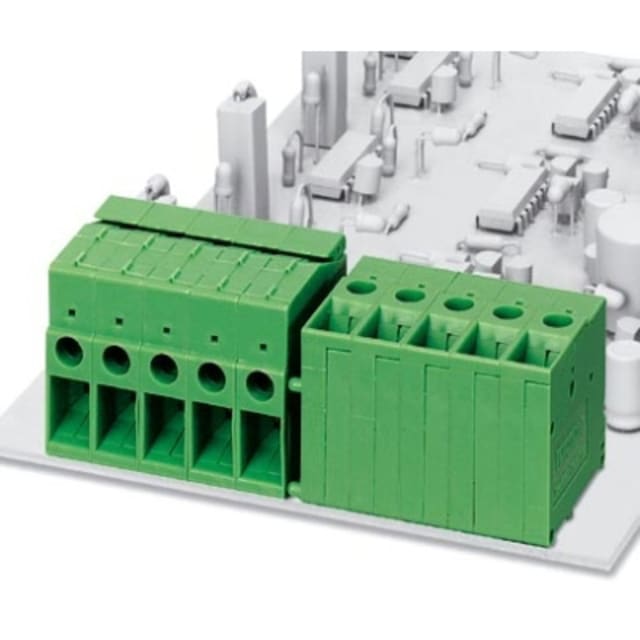

Bloc de jonction pour CI à vis 32 A 630 V 1703034

Bloc de jonction pour CI à vis 32 A 630 V pour raccordement direct sur carte

Ce bloc de jonction pour circuit imprimé est conçu pour réaliser un raccordement conducteur/carte simple, propre et accessible en façade. Son pas de 7,62 mm facilite son intégration sur les cartes électroniques et de puissance, tandis que son raccordement à vis frontal permet une intervention directe dans le même axe de câblage. Cette configuration convient particulièrement aux ensembles où l’accès au bornier doit rester pratique après montage dans le coffret ou dans l’équipement.

Connexion à vis frontale pensée pour un câblage lisible et maîtrisé

Le serrage par vis apporte une connexion adaptée aux montages nécessitant une mise en œuvre nette et un maintien précis du conducteur. L’entrée horizontale à 0°/180° simplifie le guidage des fils et contribue à une implantation ordonnée sur la carte. Ce bloc 1 pôle est bien adapté aux applications où chaque point de connexion doit rester clairement individualisé, que ce soit en fabrication, en maintenance ou lors du remplacement d’un sous-ensemble.

Capacité électrique adaptée aux applications de carte jusqu’à 32 A et 630 V

Avec un courant de dimensionnement de 32 A et une tension nominale de 630 V, ce bloc de jonction pour CI répond aux besoins de raccordement sur des équipements demandant une tenue électrique élevée dans un encombrement mesuré. Sa tension de choc de 6 kV, sa catégorie de surtension III et son degré de pollution 2 en font une solution cohérente pour les cartes électroniques et interfaces de puissance devant conjuguer compacité, séparation électrique et continuité de connexion.

Compatibilité conducteurs pour installation souple ou rigide

Ce modèle accepte les conducteurs monofiliaires de 0,5 à 6 mm², les conducteurs souples avec ou sans gaine de 0,5 à 4 mm², ainsi que les conducteurs multifilaires de 0,5 à 1,5 mm². Cette plage de raccordement offre une bonne souplesse de conception pour adapter le bornier aux sections réellement utilisées sur l’équipement. Le dimensionnement nominal en 4 mm² constitue un bon repère pour les montages où l’on recherche un équilibre entre tenue électrique, compacité sur carte et facilité de câblage.

Montage par soudage à la vague avec implantation linéaire sur le circuit imprimé

Le bloc se fixe sur la carte par soudage, avec connexion soudée côté circuit imprimé. Son implantation linéaire et sa longueur de pin de 5 mm favorisent l’intégration dans les procédés de fabrication adaptés au traversant. Le diamètre d’ergot enfichable de 1,3 mm et la présence de deux pins de soudure par potentiel participent à une insertion pensée pour la stabilité mécanique sur la carte, notamment sur les assemblages soumis à des manipulations répétées au câblage.

Format compact pour intégration dans les appareils et sous-ensembles

Avec une hauteur de 34,4 mm et une construction à un étage, ce bloc de jonction vert conserve un profil compatible avec de nombreux capotages et façades d’appareils. Son architecture de raccordement depuis une seule direction facilite son intégration à l’avant de l’équipement, sans imposer de trajectoire complexe au conducteur. C’est un choix pertinent pour les cartes d’interface, modules de commande, alimentations, coffrets techniques et petits ensembles d’automatisme.

Matériaux et tenue en service pour environnement technique maîtrisé

Le corps isolant en thermoplastique et la partie supérieure du raccordement en étain sont adaptés à un usage en environnement électrique technique, avec une température de service de -40 à 100 °C. En montage, l’indice de protection IP20 correspond à un composant destiné à être intégré dans un appareil ou un ensemble protégé. Ce bloc de jonction pour CI à vis constitue ainsi une solution précise pour réaliser une connexion soudée/câblée claire, accessible et bien adaptée aux contraintes d’intégration sur circuit imprimé.
