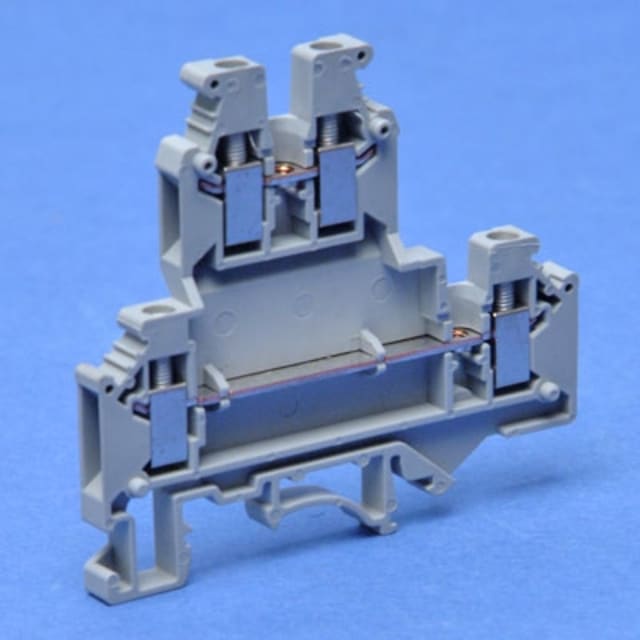

Bloc de jonction double étage à vis pour câblage compact sur rail DIN

Ce bloc de jonction double étage à vis est conçu pour le raccordement de conducteurs dans les armoires, coffrets et ensembles de distribution où l’optimisation de l’espace est essentielle. Sa conception à deux niveaux permet d’augmenter la densité de câblage sur rail DIN 35 mm tout en conservant une lecture claire des départs et arrivées. Avec une largeur de seulement 5,2 mm, il convient particulièrement aux installations où chaque millimètre compte.

Raccordement vissé précis pour conducteurs rigides et souples

Le raccordement à vis sur les deux étages apporte une solution adaptée aux montages nécessitant un serrage mécanique franc et une bonne tenue des conducteurs. Ce modèle accepte les conducteurs monofilaires de 0,2 à 4 mm² ainsi que les conducteurs souples sans gaine de 0,2 à 2,5 mm². Il permet ainsi de traiter aussi bien des liaisons de commande que des circuits de puissance légère, avec une plage de section utile pour de nombreux montages électriques industriels et tertiaires.

Format double niveau pour organiser les circuits sans élargir le bornier

Grâce à ses deux étages et à ses deux réglettes à bornes par niveau, ce bloc de jonction facilite l’organisation verticale du câblage sans multiplier l’encombrement latéral sur le rail. Cette architecture est intéressante pour séparer des circuits, simplifier les repérages et rationaliser le passage des conducteurs dans un espace réduit. C’est un choix pertinent pour les tableaux, coffrets de commande et applications de raccordement où la compacité doit rester compatible avec une implantation propre.

Caractéristiques électriques adaptées aux montages jusqu’à 500 V

Ce bornier gris est donné pour une tension nominale de 500 V et un courant nominal de 24 A. Sa section de référence de 2,5 mm² en fait un composant adapté aux liaisons courantes de distribution et de commande. Pour des conducteurs de plus forte section jusqu’à 4 mm², il permet de couvrir des besoins de raccordement élargis tout en restant dans un format étroit, ce qui en fait une solution technique intéressante pour les ensembles nécessitant densité et lisibilité.

Montage sur rail DIN 35 mm pour intégration simple en coffret

Prévu pour un montage sur rail DIN 35 mm, ce bloc de jonction s’intègre dans les configurations de rails les plus courantes, notamment NS 35/7,5, NS 35/15 et NS 32. Cette compatibilité facilite son intégration dans de nombreux coffrets et armoires existants. Son format linéaire et sa hauteur de 67 mm permettent une implantation cohérente avec les autres éléments de connexion et d’appareillage montés sur rail.

Utilisation dans des environnements techniques avec large plage de température

Sa plage de température de service de -60 à 105 °C permet d’envisager son emploi dans des environnements techniques exigeants, lorsque les conditions d’exploitation imposent une bonne tenue thermique du bornier. Le corps isolant, associé à une exécution pensée pour le câblage sur rail, répond aux besoins des installations où la stabilité du raccordement et la continuité d’implantation sont recherchées sur la durée d’exploitation.

Un bornier gris 4 mm² pertinent pour tableaux, armoires et raccordements de terrain

Ce bloc de jonction double étage à vis 4 mm² gris convient aux professionnels recherchant une solution de connexion compacte pour le raccordement aluminium/cuivre dans des ensembles de câblage structurés. Il s’utilise dans les installations de distribution, de commande, de signalisation ou de raccordement intermédiaire, dès lors qu’un bornier à deux niveaux permet de gagner de la place sans compliquer l’implantation. Son coloris gris facilite en outre l’harmonisation visuelle avec les autres borniers de passage dans un ensemble modulaire.
