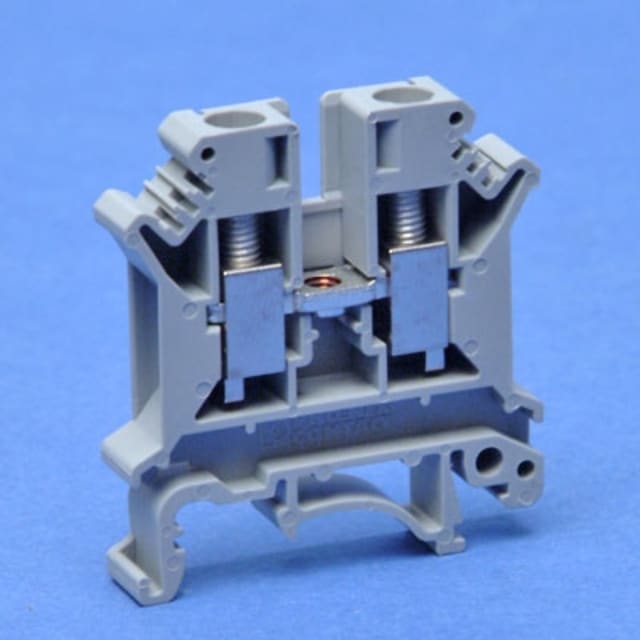

Bloc de jonction à vis universel pour câblage de puissance et de commande

Ce bloc de jonction à vis universel est conçu pour réaliser des raccordements de passage simples, nets et efficaces sur rail DIN. Il convient aussi bien aux circuits de commande qu’aux liaisons de distribution nécessitant une connexion fiable entre deux conducteurs. Son format étroit de 8,2 mm permet d’optimiser la place disponible dans l’armoire tout en conservant une capacité de raccordement confortable jusqu’à 10 mm².

Plage de raccordement étendue pour une grande souplesse d’installation

Ce modèle accepte les conducteurs monofilares de 0,2 à 10 mm², les conducteurs à brins fins sans gaine de 0,2 à 6 mm², les conducteurs à brins fins avec gaine de 0,25 à 6 mm² ainsi que les conducteurs multifilaires de 0,2 à 2,5 mm². Cette polyvalence facilite l’intégration dans de nombreuses configurations de câblage, que ce soit pour des départs, des prolongements de ligne ou des raccordements en coffret lorsque plusieurs types de fils sont utilisés sur une même installation.

Raccordement à vis pour un serrage franc et un repiquage direct

Le raccordement à vis convient particulièrement aux environnements où l’on recherche une connexion mécanique directe et un câblage maîtrisé. Avec ses 2 connexions sur un seul étage, ce bloc de jonction remplit une fonction de traversée claire et lisible dans le bornier. Il permet d’organiser les départs de manière propre, avec un accès adapté aux opérations de câblage, de contrôle et de maintenance.

Caractéristiques électriques adaptées aux tableaux et armoires

Avec une tension de dimensionnement de 800 V et un courant nominal de 41 A, ce bloc de jonction répond aux besoins de nombreuses applications de distribution et d’interconnexion dans les ensembles électriques. Sa section de référence de 6 mm² en fait un choix pertinent pour les lignes nécessitant un bon compromis entre compacité du bornier et capacité de passage du courant. Il s’intègre ainsi efficacement dans les montages où l’encombrement doit rester maîtrisé sans sous-dimensionner la connexion.

Montage rapide sur rail DIN 35 mm

Prévu pour un montage sur rail DIN 35 mm, ce bloc de jonction s’installe facilement dans les coffrets, tableaux et armoires de câblage. Il est compatible avec les profils NS 35/7,5 et NS 35/15, ainsi qu’avec le rail NS 32. Cette compatibilité facilite les remplacements, extensions de rangées et mises à niveau d’installations existantes sans revoir toute l’implantation mécanique du bornier.

Format compact pour densifier les rangées de bornes

Avec une largeur de 8,2 mm et une hauteur de 42,5 mm, ce bloc de jonction favorise une implantation rationnelle lorsque l’espace disponible est limité. Son corps isolant gris s’intègre naturellement dans les repérages classiques d’armoires électriques et permet de composer des ensembles homogènes et lisibles. Ce gabarit est particulièrement intéressant pour les tableaux où chaque millimètre compte, sans sacrifier l’accessibilité au raccordement.

Compatible aluminium et cuivre pour élargir les usages

Ce bloc de jonction est donné pour une utilisation avec des conducteurs en aluminium et en cuivre, ce qui élargit les possibilités de raccordement selon les contraintes du chantier ou de l’équipement. Il constitue ainsi une solution pratique pour les installateurs et câbleurs recherchant un bornier de passage universel, capable de s’adapter à différentes natures de conducteurs dans un ensemble de câblage structuré.
