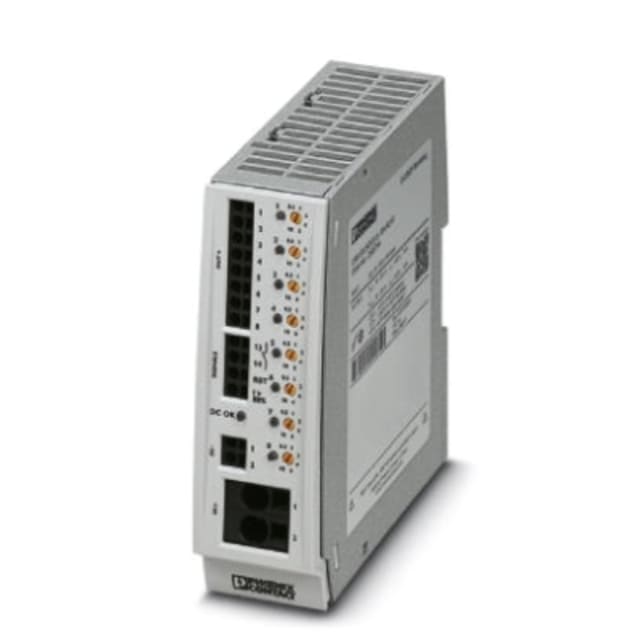

Protection électronique multicanal pour réseaux 24 V DC

Ce disjoncteur électronique multicanal à courant limité est conçu pour la protection sélective de circuits en 24 V DC contre les surcharges et les courts-circuits. Son architecture à 8 canaux permet de protéger plusieurs départs à partir d’un seul module, ce qui en fait une solution particulièrement adaptée aux armoires de commande, aux installations d’automatisme et aux distributions DC nécessitant une gestion propre et centralisée des départs.

Limitation active du courant pour une meilleure continuité de service

L’intérêt majeur de ce modèle réside dans sa limitation active de l’intensité. Elle contrôle le courant de défaut avant le déclenchement, ce qui aide à éviter les chutes de tension trop brutales sur l’alimentation 24 V DC et limite l’impact d’un incident sur les autres charges raccordées. Avec une limitation active à 1,5 x IN, ce disjoncteur est particulièrement pertinent lorsque la disponibilité des équipements en aval doit être préservée, même en cas de défaut sur un circuit.

Réglage par canal pour s’adapter à différents départs

Ce module autorise un réglage du courant nominal par sortie, avec des valeurs adaptées à des charges variées de 0,5 à 10 A selon le canal. Cette souplesse simplifie le dimensionnement dans les tableaux où cohabitent capteurs, actionneurs, interfaces, organes de commande ou sous-ensembles électroniques. L’assistant de courant nominal et le verrouillage électronique des réglages contribuent à sécuriser la configuration retenue en exploitation.

Format compact pour intégration dans les tableaux électriques

Avec une largeur de 41 mm, une hauteur de 130 mm et une profondeur de 121 mm, ce disjoncteur électronique multicanal offre un encombrement maîtrisé pour l’intégration dans les coffrets et armoires. Il est prévu pour une installation sur rail DIN, ce qui facilite son insertion dans une distribution existante ou dans un nouveau tableau. Son format monobloc permet de regrouper la protection de plusieurs départs sans multiplier les appareillages individuels.

Déclenchement très rapide pour protéger les charges sensibles

Le temps de désactivation très court, annoncé à 0,02 ms, favorise une coupure rapide en cas d’anomalie. Cette réactivité est un point important pour les équipements électroniques et les départs DC sensibles, car elle contribue à limiter les effets thermiques et électriques d’un défaut. Le principe de protection électronique est particulièrement pertinent lorsque la précision du comportement de déclenchement compte davantage qu’une protection classique de type fusible.

Conçu pour les applications industrielles en environnement exigeant

Ce modèle fonctionne sur une tension de service allant jusqu’à 30 V, pour des installations nominales en 24 V DC, avec un courant total pouvant atteindre 80 A. Il accepte une température ambiante de fonctionnement de -25 à +70 °C, ce qui le rend adapté à de nombreux environnements techniques. La présence d’un contact de télécommunication permet en outre de remonter l’état de l’appareil dans une logique de supervision, un atout apprécié dans les installations de pilotage et de maintenance.

Une solution pertinente pour la distribution sélective des départs DC

Ce disjoncteur électronique multicanal convient particulièrement aux intégrateurs, tableautiers et mainteneurs recherchant une protection sélective et lisible des circuits 24 V DC. Il permet de mieux organiser les départs, de limiter les perturbations en cas de défaut et d’optimiser la protection de plusieurs charges depuis un seul équipement. Pour les tableaux de distribution et protections électriques spécifiques, il constitue une réponse technique aboutie lorsque la maîtrise du courant et la sélectivité des départs sont prioritaires.
