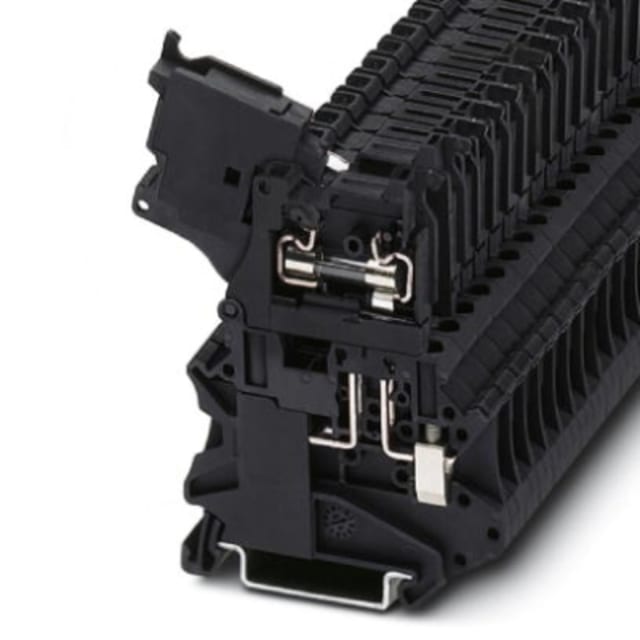

Bloc de jonction à fusible verre céramique 3046032

Bloc de jonction à fusible verre céramique pour protection sur rail DIN

Ce bloc de jonction à fusible verre céramique est conçu pour intégrer une protection fusible directement dans le câblage sur rail DIN 35 mm. Il accepte des fusibles au format G 5 x 20 mm et permet de réunir fonction de raccordement et protection dans un encombrement réduit. Cette configuration est particulièrement adaptée aux tableaux, armoires et ensembles de distribution où l’on recherche une protection sélective de circuits auxiliaires, de commandes ou de départs spécifiques.

Format étroit pour une intégration propre en coffret

Avec une largeur de seulement 6,2 mm, ce porte-fusible sur borne optimise la place disponible sur le rail tout en conservant une implantation claire. Sa hauteur de 57,8 mm et sa profondeur de 74,98 mm facilitent l’intégration dans les ensembles compacts sans compromettre l’accessibilité. Son montage sur rail DIN 35 mm simplifie la mise en œuvre dans les coffrets de commande, tableaux électriques et solutions de câblage industriel.

Compatible avec fusible G 5 x 20 mm et courant nominal 6,3 A

Le produit est prévu pour recevoir un fusible verre ou céramique de format 5 x 20 mm, un standard courant pour la protection de nombreux circuits. Sa tension assignée atteint 500 V et son courant nominal est de 6,3 A, ce qui en fait une solution pertinente pour protéger des lignes nécessitant une coupure par fusible dans une architecture de câblage sur borne. Le fusible n’est pas fourni de série, ce qui permet de sélectionner séparément le calibre le plus adapté à l’application.

Raccordement à vis pour conducteurs souples et rigides

Le raccordement à vis sur les deux côtés permet de câbler différents types de conducteurs avec une bonne polyvalence en atelier comme en maintenance. La borne accepte les conducteurs monofiliaires de 0,14 à 6 mm², les conducteurs souples sans gaine de 0,14 à 6 mm², les conducteurs souples avec gaine de 0,14 à 4 mm² ainsi que les conducteurs multifilaires jusqu’à 1,5 mm². Cette plage de sections facilite le raccordement de circuits de commande, de signalisation ou d’alimentation protégée dans un même environnement technique.

Porte-fusible orientable pour un accès plus pratique

Le porte-fusible orientable améliore la manipulation lors de l’insertion, du contrôle ou du remplacement du fusible. Cette conception rend les interventions plus pratiques dans les rangées de bornes denses, en limitant les contraintes d’accès dans le coffret. Pour les opérations de maintenance, ce type d’ouverture est particulièrement appréciable lorsqu’il faut intervenir rapidement sur un circuit protégé sans démonter l’ensemble du câblage.

Conçu pour le câblage de protection en environnement technique

Ce bloc de jonction-fusibles à un étage convient aux installations où la protection doit être intégrée au plus près du point de raccordement. Son corps isolant de couleur noire s’intègre facilement dans les ensembles de connexion et de distribution. L’absence d’annonce de défaillance et l’absence de tension de service pour afficheur en font une version simple, orientée vers une fonction de protection fusible directe, sans signalisation intégrée.

Un choix adapté aux tableaux, protections et raccordements spécifiques

Ce modèle répond aux besoins des professionnels recherchant une borne porte-fusible compacte pour la connexion et le câblage sur rail DIN. Il trouve naturellement sa place dans les tableaux électriques, les montages de protection spécifiques, les circuits de commande et les ensembles de raccordement nécessitant un fusible 5 x 20 mm. Sa température de service jusqu’à 105 °C constitue un atout supplémentaire pour les environnements techniques où la tenue en exploitation doit rester compatible avec des conditions d’intégration exigeantes.
