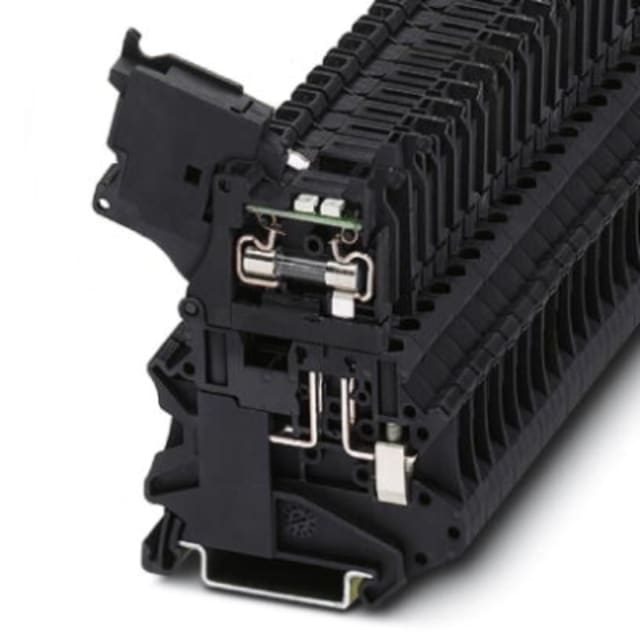

Bloc de jonction porte-fusible à levier noir 3046090

Bloc de jonction porte-fusible à levier pour fusible G 5 x 20 mm

Ce bloc de jonction porte-fusible à levier noir est conçu pour l’intégration d’un fusible de format G 5 x 20 mm dans un ensemble de distribution ou de protection sur rail DIN. Sa conception orientable facilite l’accès au fusible lors des opérations de contrôle ou de remplacement, tout en conservant un encombrement réduit dans l’armoire. Il constitue une solution claire et pratique pour protéger des circuits basse tension 24 V avec un courant nominal de 6,3 A.

Signalisation visuelle de défaut intégrée pour un diagnostic plus rapide

Ce modèle intègre une signalisation optique par LED prévue pour une plage de tension de 12 à 30 V AC/DC. Ce point est particulièrement utile pour repérer plus rapidement un fusible défectueux dans un bornier ou un coffret, sans devoir démonter l’ensemble ni multiplier les vérifications manuelles. Dans les installations de commande, d’automatisme ou de distribution, cette lecture visuelle apporte un vrai gain de confort au moment de la maintenance.

Raccordement à vis adapté aux conducteurs de petite et moyenne section

Le raccordement s’effectue par vis, avec deux points de connexion sur un seul étage. Le bloc accepte des conducteurs monofiliaires de 0,14 à 6 mm², des conducteurs souples sans gaine de 0,14 à 6 mm², des conducteurs souples avec gaine de 0,14 à 4 mm² et des conducteurs multifilaires jusqu’à 1,5 mm². Cette polyvalence permet de l’intégrer facilement dans de nombreux montages de commande et de protection, aussi bien en câblage neuf qu’en modification d’armoire.

Format étroit pour optimiser la place sur rail DIN 35 mm

Avec une largeur de seulement 6,2 mm, une hauteur de 57,8 mm et une profondeur d’environ 75 mm, ce porte-fusible se distingue par son faible encombrement. Son montage sur rail DIN 35 mm facilite son intégration dans les tableaux électriques et armoires où la densité de composants impose une implantation rigoureuse. Ce format compact permet de protéger plusieurs départs sans pénaliser l’espace disponible sur le rail.

Manipulation simplifiée grâce au levier orientable

Le levier orientable a été pensé pour rendre l’accès au fusible plus direct lors de l’exploitation. Cette conception contribue à limiter les gestes contraints dans les coffrets compacts et améliore le confort d’intervention lorsque plusieurs bornes sont alignées. Pour l’installateur comme pour le mainteneur, cela facilite le remplacement du fusible et la lecture de l’état du circuit dans un environnement de câblage dense.

Usage cohérent pour les circuits de commande et de protection 24 V

Prévu pour une tension nominale de 24 V, ce bloc de jonction porte-fusible convient particulièrement aux applications de commande, de signalisation et d’automatisation nécessitant une protection dédiée par fusible 5 x 20 mm. La présence d’une LED de défaut sur 12 à 30 V AC/DC renforce encore son intérêt dans les circuits où l’identification rapide d’une coupure est importante. Il s’intègre naturellement dans les ensembles de distribution électrique, les armoires de process et les coffrets techniques.

Caractéristiques techniques utiles pour une intégration précise

Le corps isolant noir est associé à une température de service annoncée jusqu’à 105 °C. Le bloc ne nécessite pas de plaque de fermeture et se destine à un montage simple sur rail DIN standard. Son courant nominal de 6,3 A, son format une voie et son raccordement à vis en font un porte-fusible de bornier particulièrement adapté aux montages exigeant à la fois compacité, lisibilité du câblage et accès rapide au fusible.
