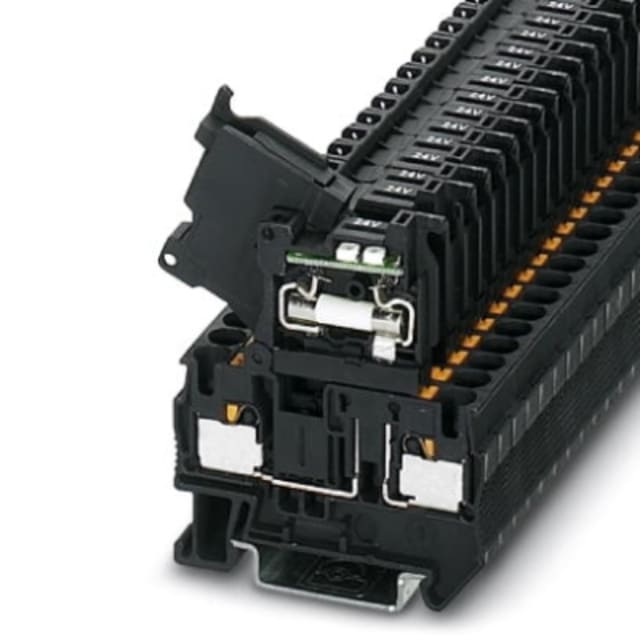

Bloc de jonction porte-fusible à levier 5 x 20 3211903

Bloc de jonction porte-fusible à levier pour cartouches 5 x 20

Ce bloc de jonction porte-fusible à levier est conçu pour l’intégration de cartouches de format 5 x 20 dans les armoires, coffrets et ensembles de distribution sur rail DIN. Son format étroit permet d’ajouter une protection spécifique directement au niveau du circuit, sans alourdir l’encombrement du bornier. Il convient particulièrement aux applications de commande, de signalisation et de protection de départs basse tension nécessitant une implantation propre et lisible.

Format compact pour tableaux et rangées de borniers denses

Avec une largeur de seulement 6,2 mm et une profondeur d’environ 56 mm, ce porte-fusible trouve facilement sa place dans les tableaux où chaque millimètre compte. Son montage sur rail DIN 35 mm facilite l’intégration dans une rangée existante ou dans une nouvelle implantation. Cette compacité permet de protéger un circuit par fusible sans sacrifier l’espace disponible pour les autres bornes, accessoires de repérage et éléments de distribution.

Connexion pratique pour conducteurs rigides et souples

Le produit accepte des sections adaptées aux besoins courants en câblage d’armoire, avec conducteurs monofiliaires raccordables de 0,2 à 6 mm² et conducteurs multibrins ou à brins fins jusqu’à 4 mm² selon le type de conducteur. Cette plage de raccordement apporte de la souplesse pour le câblage de circuits de commande comme pour des liaisons de protection dédiées. Le principe de connexion permet un câblage net et fonctionnel dans les environnements où la rapidité d’assemblage et la bonne tenue des conducteurs sont recherchées.

Protection par fusible 5 x 20 avec accès par levier orientable

Le porte-fusible orientable simplifie les opérations de remplacement et de maintenance sur les cartouches de type G 5 x 20. Ce point est particulièrement utile lorsque l’accès en façade du bornier doit rester confortable malgré une forte densité d’équipements. Le levier améliore la manipulation lors des interventions et permet d’identifier plus facilement le point de protection concerné, ce qui contribue à une maintenance plus directe sur les circuits protégés.

Signalisation LED de défaut pour une lecture rapide de l’état

Ce modèle intègre une annonce de défaillance par LED, alimentée en courant continu, avec une tension de service d’affichage de défaut de 12 à 30 V et une tension nominale de 24 V. Cette fonction apporte un réel intérêt dans les tableaux de commande et de distribution où le diagnostic visuel doit être immédiat. En cas d’anomalie liée au fusible, le repérage de la voie concernée devient plus rapide, ce qui facilite la recherche de défaut et limite le temps passé sur les opérations de contrôle.

Calibré pour les circuits de protection et de commande

Avec un courant nominal de 6,3 A, ce bloc de jonction porte-fusible est adapté à la protection de circuits nécessitant un niveau de courant maîtrisé, typiquement dans les applications industrielles, tertiaires ou techniques. Il permet de combiner fonction de raccordement et protection fusible dans un seul élément de bornier, ce qui simplifie l’organisation du câblage et évite de multiplier les composants séparés dans le tableau.

Conçu pour les environnements techniques exigeants

Sa plage de température de service étendue, de -60 à 105 °C, en fait une solution adaptée aux installations soumises à des conditions thermiques variables. Son corps isolant de couleur noire s’intègre proprement dans les ensembles de borniers techniques, tout en conservant une lecture claire de la fonction de protection. À noter également : ce modèle nécessite une plaque de fermeture, point important à anticiper lors de la préparation complète de la rangée de bornes et des accessoires associés.
