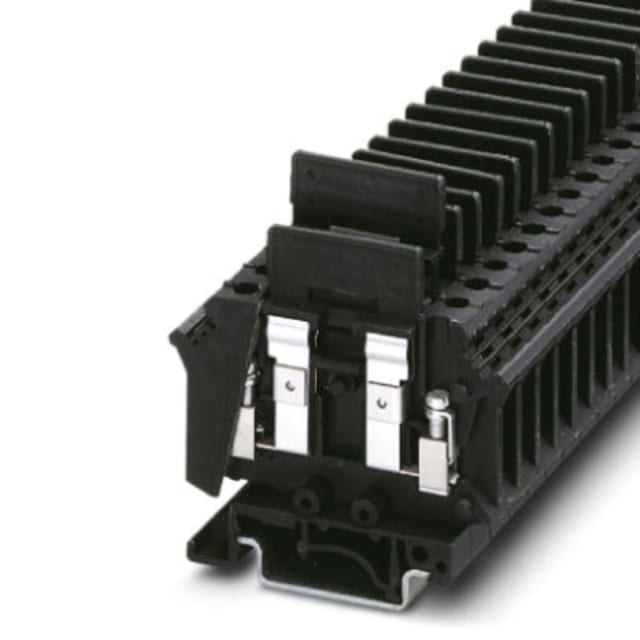

Bloc de jonction porte-fusible 0,2-4 mm² noir 3118012

Bloc de jonction porte-fusible pour protection compacte sur rail DIN

Ce bloc de jonction porte-fusible noir est conçu pour intégrer la protection du circuit directement dans le câblage sur rail DIN. Son format étroit facilite l’organisation des borniers dans les tableaux et armoires, tout en apportant une coupure par fusible adaptée aux circuits de commande, de signalisation ou d’alimentation auxiliaire. Sa conception à 1 étage permet une implantation claire et lisible lorsque l’espace disponible est compté.

Compatible avec fusibles G 5 x 20 et 5 x 25

Le porte-fusible enfichable accepte des cartouches de type G en format 5 x 20 mm et 5 x 25 mm. Cette double compatibilité simplifie le choix du consommable selon l’application et les habitudes de maintenance. Le remplacement du fusible reste pratique en exploitation, sans recourir à une protection modulaire plus encombrante lorsque seule une protection localisée du départ est recherchée.

Raccordement à vis pour conducteurs de 0,2 à 4 mm²

Ce modèle couvre une plage de raccordement utile pour de nombreux câblages d’armoire, avec une capacité de connexion de 0,2 à 4 mm² selon la nature du conducteur. Il convient aux conducteurs monofilares, aux conducteurs souples avec gaine ainsi qu’aux conducteurs à brins fins, ce qui en fait une solution adaptée aussi bien pour le câblage de commandes que pour des liaisons de distribution de faible intensité. Le raccordement à vis reste particulièrement apprécié lorsque l’on recherche un serrage franc et une reprise simple lors des opérations de modification ou d’entretien.

Format étroit pour une implantation ordonnée en tableau

Avec une largeur d’environ 8,15 mm, une hauteur de 59,5 mm et une profondeur de 56,4 mm, ce bloc de jonction porte-fusible s’intègre facilement dans les ensembles de borniers où la densité de montage est importante. Son encombrement réduit aide à conserver une implantation propre, à séparer les fonctions de protection et de connexion, et à maintenir une bonne lisibilité des départs dans les coffrets électriques.

Montage sur rail DIN 35 mm pour intégration standardisée

Prévu pour une pose sur rail DIN 35 mm, ce porte-fusible trouve naturellement sa place dans les armoires, coffrets et tableaux de distribution ou de commande. Cette compatibilité avec les profils de montage courants permet une intégration rapide dans des architectures existantes, sans adaptation particulière de l’environnement de pose. C’est un choix pertinent pour structurer des rangées de borniers protégés de manière homogène.

Caractéristiques électriques adaptées aux circuits de faible intensité

Ce bloc de jonction porte-fusible est donné pour une tension nominale de 400 V et un courant nominal de 6,3 A. Il convient donc aux circuits nécessitant une protection ciblée sans basculer vers des appareillages plus volumineux. L’absence d’annonce de défaillance oriente ce modèle vers des installations où l’essentiel est de disposer d’un point de protection simple, compact et directement accessible au niveau du bornier.

Un choix pertinent pour le câblage de commande, repiquage et protection locale

Grâce à son porte-fusible enfichable, à sa connexion à vis et à sa plage de sections polyvalente, ce bloc de jonction convient particulièrement aux applications de commande industrielle, aux départs auxiliaires, aux circuits de signalisation et aux protections locales au plus près du câblage. Sa finition noire facilite aussi l’identification visuelle dans certains ensembles de borniers, notamment lorsque le repérage fonctionnel du tableau fait partie des priorités d’installation.

Conçu pour les environnements de câblage techniques

Sa température de service jusqu’à 105 °C permet son emploi dans des environnements techniques où la tenue en température du matériel de raccordement constitue un critère important. Le corps isolant et l’architecture du bloc répondent ainsi aux besoins des monteurs et tableautiers recherchant un porte-fusible sur bornier compact, lisible et adapté aux contraintes courantes d’intégration en armoire.
