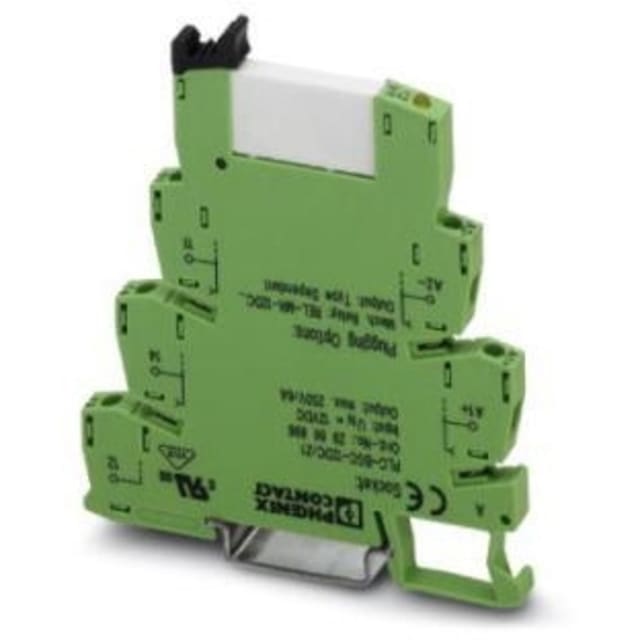

Interface relais PLC à vis avec embase PLC-BSC 2966207

Interface relais PLC monostable avec embase à vis pour montage sur rail DIN

Cette interface relais PLC avec embase PLC-BSC et raccordement à vis est conçue pour l’interface entre les signaux de commande et les circuits de puissance dans les armoires industrielles. Livrée complète avec son socle, elle associe un relais enfichable miniature et une embase compacte pour un câblage propre, lisible et rapide à intégrer sur rail DIN NS 35/7,5. Son format étroit de 6,2 mm permet de gagner de la place dans les coffrets tout en conservant une implantation claire des fonctions de commande.

Commande AC/DC 230 V pour une intégration simple dans les circuits d’automatisme

Cette version fonctionne avec une tension de commande 230 V AC / 220 V DC, avec une plage de mesure compatible en 50 Hz, 60 Hz et en courant continu. Elle convient ainsi aux applications de commande courantes nécessitant une interface de relais compacte pour isoler, commuter ou adapter un signal. Son fonctionnement monostable et non polarisé facilite l’intégration dans de nombreux schémas électriques sans complexifier le repérage ni le raccordement.

1 contact inverseur 6 A pour la commutation de charges de commande

L’interface dispose d’un contact inverseur simple, adapté aux fonctions de commutation usuelles en environnement industriel. Avec un courant nominal de 6 A, elle répond aux besoins classiques de pilotage de charges de commande, de reports d’état ou d’interfaçage entre automate, capteurs et actionneurs. Cette configuration à 1 commutateur apporte une vraie souplesse dans les montages, notamment lorsqu’il faut disposer d’un basculement de contact dans un encombrement réduit.

Raccordement à vis pratique pour le câblage et la maintenance

Le raccordement électrique à vis reste un choix apprécié pour les installations recherchant un serrage simple, direct et visuellement contrôlable. Cette conception convient particulièrement aux tableaux et coffrets où la facilité de reprise, de remplacement ou de vérification du câblage est importante. L’ensemble embase + relais enfichable permet aussi d’intervenir plus facilement sur le module sans revoir toute l’implantation du bornier.

Signalisation LED intégrée pour un contrôle visuel immédiat

Une LED jaune de visualisation de la tension de commande est intégrée afin de repérer rapidement l’état d’activation du relais. Cet affichage est utile lors du câblage, des essais de mise en service et des opérations de diagnostic, en permettant de confirmer immédiatement la présence de la commande. Dans une armoire électrique, ce détail améliore la lecture fonctionnelle de l’installation sans ajouter d’accessoire externe.

Format fin pour coffrets compacts et montage en rangée

Avec une largeur de 6,2 mm, une hauteur de 80 mm et une profondeur de 94 mm, cette interface relais est pensée pour les installations où chaque module compte. Son faible encombrement la rend particulièrement adaptée aux rangées d’interfaces de commande, aux armoires d’automatisme denses et aux applications nécessitant de multiplier les voies sans pénaliser l’espace disponible. Le montage sur rail DIN autorise une intégration propre dans les architectures industrielles standard.

Conçue pour l’interface de commande en environnement industriel

Ce module convient aux usages d’interfaçage dans les équipements industriels, les coffrets de commande, les tableaux de process et les installations d’automatisme. Son indice de protection IP20 le destine à une mise en œuvre à l’intérieur d’une enveloppe adaptée. Il constitue une solution pertinente pour séparer la commande et la puissance, sécuriser la transmission d’un ordre électrique et rationaliser le câblage dans les ensembles techniques professionnels.
