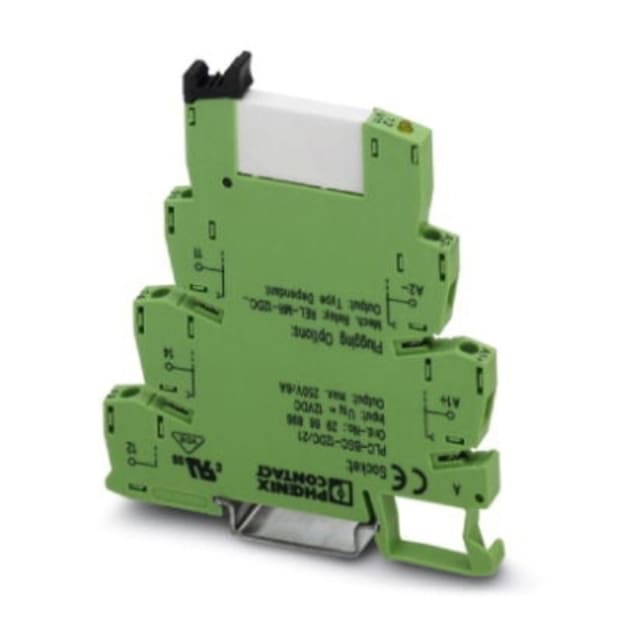

Interface PLC avec module de base à vis 2966265

Interface PLC compacte pour l’isolement et l’adaptation des signaux d’automatisme

Cette interface PLC avec module de base à vis est conçue pour assurer l’interface entre les sorties de commande et les circuits de terrain dans les armoires d’automatisme. Elle intègre un module complet avec socle, prêt à être monté sur rail DIN, dans un format particulièrement étroit de 6,2 mm. Cette faible largeur permet de densifier le câblage sans compliquer l’implantation, ce qui en fait une solution adaptée aux tableaux où chaque millimètre compte.

Configuration 24 V DC avec relais miniature enfichable

Le module fonctionne en commande 24 V DC, avec une plage d’alimentation de 18,5 à 33,6 V DC, ce qui facilite son intégration dans les architectures de commande industrielles courantes. Il est équipé d’un relais miniature enfichable à fonctionnement monostable et d’un contact simple de type commutateur. Cette configuration est bien adaptée aux fonctions d’interface, de découplage électrique et de transmission d’ordres entre automate, carte d’E/S et actionneur.

Raccordement à vis pour un câblage net et maîtrisé

Le raccordement électrique à vis convient particulièrement aux environnements où l’on recherche un serrage direct, lisible et facile à reprendre lors des opérations de câblage ou de maintenance. Le module est livré en version complète avec son socle, ce qui simplifie la mise en œuvre en atelier comme en rénovation d’armoire. L’absence de bornes amovibles oriente ce produit vers une installation fixe, stable et bien structurée.

Contact doré pour les signaux de faible niveau

Le contact bénéficie d’une surface en or, un choix pertinent pour la commutation de faibles courants et de signaux sensibles. Avec un courant nominal de 0,05 A, cette interface PLC est particulièrement indiquée pour les échanges de signaux de commande, d’état ou de retour d’information, là où la stabilité de contact sur de petites charges est recherchée. C’est un point important pour les applications d’automatisme qui manipulent des signaux discrets plutôt que de la puissance.

Visualisation par LED pour un diagnostic immédiat

La présence d’un affichage LED permet de visualiser rapidement l’état de commande du relais. Cette indication simplifie les contrôles en façade, accélère le diagnostic lors des essais et aide à repérer plus vite un ordre actif dans une rangée de modules. Dans un coffret d’automatisme, ce type d’information visuelle apporte un vrai confort d’exploitation, en particulier lors de la mise en service ou des interventions de repérage.

Format rail DIN optimisé pour les armoires industrielles

Avec des dimensions de 6,2 mm de large, 80 mm de haut et 94 mm de profondeur, ce relais d’interface s’intègre facilement dans les ensembles de raccordement d’automatisme compacts. Son indice de protection IP20 le destine à une installation en enveloppe ou en armoire. Ce format mince est intéressant pour constituer des rangées de modules homogènes dans les applications de commande, de report d’état, d’interfaçage automate ou de séparation galvanique fonctionnelle entre circuits.

Un choix adapté aux modules de raccordement PLC et relais d’interface

Ce modèle répond aux besoins des intégrateurs, câbleurs et mainteneurs qui recherchent une interface PLC étroite, en 24 V DC, avec contact commutateur et raccordement à vis. Il convient naturellement aux ensembles de raccordement d’automatisme, aux coffrets industriels et aux applications de relais d’interface où la compacité, la lisibilité du câblage et la gestion de signaux de faible intensité sont des critères déterminants. Sa conception en module complet facilite aussi l’identification du bon composant dans les projets de remplacement ou d’extension d’installation.
