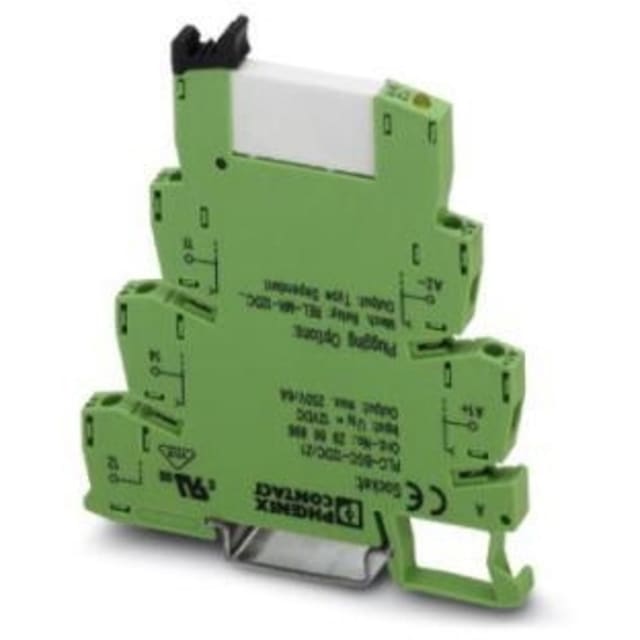

Interface PLC avec relais à vis 2966184

Interface PLC compacte pour le raccordement d’automatisme

Cette interface PLC avec relais à vis est conçue pour assurer l’interface entre les signaux de commande et les circuits de puissance dans les armoires industrielles. Livrée complète avec son socle et son relais enfichable, elle permet une intégration directe sur rail DIN NS 35/7,5. Son format étroit de 6,2 mm en fait une solution particulièrement adaptée aux installations où la densité de montage est un critère important.

Relais monostable 24 V AC/DC pour commandes polyvalentes

Le module fonctionne avec une tension de commande 24 V AC/DC, avec une plage mesurée de 19,4 à 33,6 V en courant alternatif comme en courant continu. Cette polyvalence simplifie le choix du produit dans les environnements d’automatisme où les alimentations peuvent varier selon les équipements. Son entraînement monostable et non polarisé facilite l’exploitation sur de nombreux circuits de commande standards.

1 contact inverseur pour l’interfaçage des signaux

Cette interface relais dispose d’un contact simple de type inverseur, utile pour transmettre, isoler ou commuter un signal de commande vers un autre circuit. Avec un courant nominal de 6 A, elle convient aux fonctions d’interface industrielles qui demandent une commutation nette dans un encombrement réduit. Cette configuration est particulièrement intéressante pour les automatismes, les tableaux de commande et les modules de raccordement PLC.

Connexion à vis pratique pour un câblage net et maîtrisé

Le raccordement électrique à vis permet une mise en œuvre claire et structurée, appréciée dans les coffrets et armoires où la lisibilité du câblage compte autant que la tenue mécanique des connexions. Le module intègre une embase de la gamme PLC-BSC avec relais enfichable, ce qui facilite l’organisation des conducteurs et le remplacement du relais sans revoir l’ensemble du câblage de base.

Format mince avec voyant LED pour un contrôle visuel immédiat

Grâce à sa largeur de seulement 6,2 mm, pour une hauteur de 80 mm et une profondeur de 94 mm, cette interface PLC s’intègre facilement dans les zones de montage serrées. La présence d’un affichage LED apporte un retour visuel utile sur l’état de la commande, ce qui aide à accélérer le repérage en maintenance, en test ou lors des interventions sur une chaîne d’automatisme.

Isolation fonctionnelle et intégration adaptée aux armoires industrielles

Ce module d’interface est destiné aux applications industrielles nécessitant une séparation fonctionnelle entre la partie commande et la partie contact. Sa conception en relais d’interface pour montage sur rail DIN répond bien aux besoins des intégrateurs, tableautiers et mainteneurs qui recherchent une solution compacte pour centraliser les commandes d’E/S, les reports d’état ou les liaisons entre automate et actionneurs.

Protection IP20 pour montage en coffret ou tableau

Avec un indice de protection IP20, ce relais d’interface est prévu pour une installation dans un environnement protégé tel qu’un coffret, une armoire électrique ou un tableau de commande. Cette configuration correspond à l’usage courant des modules de raccordement PLC en matériel industriel, où la protection est assurée par l’enveloppe de l’installation plutôt que par le produit seul.
