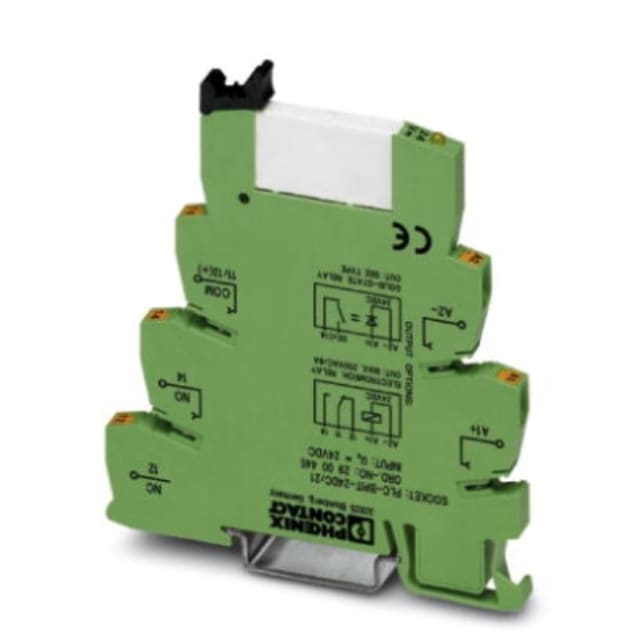

Interface PLC module de base Push PLC-BPT/21 2900299

Module d’interface relais compact pour automatisme et câblage d’armoire

L’interface PLC module de base Push PLC-BPT/21 2900299 est conçue pour réaliser une interface simple, compacte et claire entre la commande et la puissance dans les installations industrielles. Cette version fait partie de la famille PLC-INTERFACE et associe un socle à raccordement Push-in avec un relais miniature enfichable à contact de puissance. Son format étroit de 6,2 mm permet de densifier le montage sur rail DIN NS 35/7,5 sans alourdir l’implantation dans le coffret.

Commande en 24 V DC avec visualisation d’état intégrée

Ce module fonctionne avec une tension d’entrée nominale de 24 V DC, avec une plage de fonctionnement de 18,5 à 33,6 V DC, ce qui facilite son intégration dans les circuits de commande courants en automatisme. L’affichage par LED jaune permet de visualiser immédiatement l’état de la commande, un avantage pratique pour le repérage rapide, les essais de mise en service et les opérations de maintenance. La commande monostable polarisée convient aux architectures de pilotage recherchant une commutation nette et lisible.

1 contact inverseur pour l’interface entre signal de commande et charge

Le module dispose d’un contact inverseur unique, particulièrement adapté aux fonctions d’interface entre automate, capteur, actionneur ou organe de commutation. Avec un courant nominal de 6 A, il répond à de nombreux besoins de commutation en environnement industriel. Ce type de configuration permet de gérer aussi bien des fonctions de report, de découplage, d’adaptation de signal que de commande de petites charges dans une armoire électrique bien structurée.

Raccordement Push-in pour un câblage rapide et propre

Le socle intègre un raccordement Push-in, apprécié pour accélérer le câblage tout en conservant une implantation propre dans les borniers d’interface. Cette technologie simplifie l’insertion des conducteurs et contribue à gagner du temps lors du montage en série. Le module accepte des sections usuelles en câblage d’automatisme, ce qui le rend particulièrement pertinent pour les tableaux industriels, les machines, les armoires de distribution de signaux et les ensembles de commande compacts.

Format fin pour optimiser l’espace sur rail DIN

Avec une largeur de seulement 6,2 mm, une hauteur de 80 mm et une profondeur de 94 mm, cette interface relais est pensée pour les installations où chaque millimètre compte. Son encombrement réduit aide à organiser des rangées de relais d’interface denses, tout en conservant une lecture claire des fonctions. Ce profil compact est un atout concret dans les coffrets techniques, les armoires de process et les montages modulaires nécessitant une forte concentration de points de commutation.

Protection intégrée côté bobine pour une intégration plus sereine

Le module intègre un circuit de protection côté commande, avec protection contre l’inversion de polarité et diode de roue libre pour l’écrêtage des surtensions. Cette conception facilite l’association avec des sorties de commande électroniques en limitant les effets parasites liés à la coupure de la bobine. Pour l’intégrateur et le tableautier, cela représente une solution d’interface prête à mettre en œuvre, bien adaptée aux montages répétitifs et aux chaînes de commande en 24 V DC.

Une solution adaptée aux armoires industrielles et aux montages d’interface

Ce module d’interface relais convient aux applications universelles de l’industrie : séparation galvanique entre commande et charge, adaptation de niveaux, commutation de signaux, report d’état ou pilotage intermédiaire. Son montage sur rail DIN, son relais enfichable, sa LED d’état et son format très fin en font un choix pertinent pour les professionnels recherchant une interface relais compacte, lisible et pratique à intégrer dans un environnement de câblage industriel.
