Module relais push-in avec LED et 2 contacts 2905292

Module relais industriel prééquipé pour commande 230 V AC

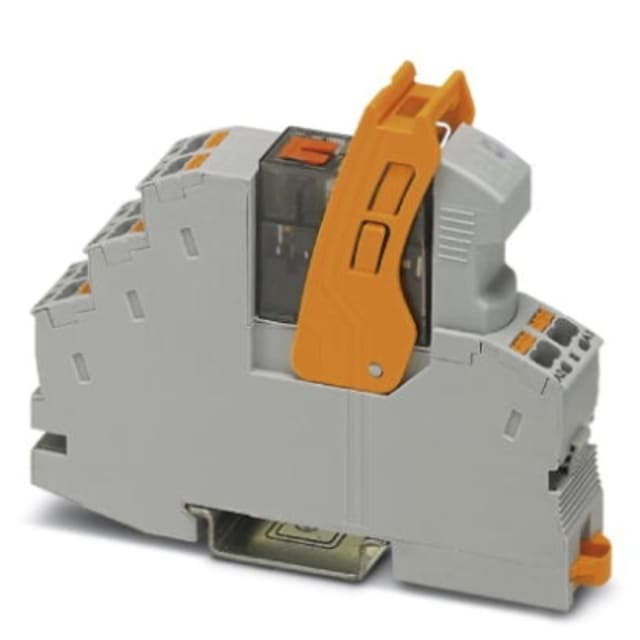

Ce module relais push-in avec LED est un ensemble préassemblé destiné aux interfaces et relais industriels. Il intègre l’embase, l’étrier de fixation, le module antiparasite enfichable et le relais de puissance dans un format compact prêt à être monté. Sa commande en 230 V AC 50/60 Hz convient aux armoires et équipements de pilotage nécessitant une commutation nette, avec fonctionnement monostable et polarisation adaptée à une exploitation en environnement industriel.

Raccordement push-in pour un câblage plus direct en coffret

Le raccordement push-in facilite l’insertion des conducteurs et contribue à accélérer le câblage lors de l’intégration dans les tableaux et coffrets. Ce principe est particulièrement apprécié pour les montages répétitifs, les remplacements rapides et les installations où la place est comptée. Le module accepte des sections de conducteurs adaptées aux usages courants en automatisme, ce qui en fait une solution pratique pour la réalisation de liaisons de commande propres et lisibles.

Deux contacts inverseurs pour des fonctions de commutation polyvalentes

Le relais dispose de 2 contacts inverseurs, ce qui permet de gérer plusieurs états de commutation dans un même module. Cette configuration offre davantage de souplesse pour le report d’état, l’isolement d’une commande, l’interface entre automate et actionneur ou la duplication d’un signal vers plusieurs circuits. Pour l’intégrateur, cela permet de limiter l’encombrement tout en conservant une architecture de câblage claire et fonctionnelle.

LED intégrée et touche de test pour un contrôle visuel immédiat

La LED de statut intégrée permet d’identifier rapidement l’état d’alimentation de la bobine, ce qui simplifie les opérations de mise en service et de diagnostic. La touche de test intégrée est également un vrai atout pour vérifier le comportement du relais sans avoir à modifier le câblage de l’installation. Sur le terrain, ces éléments améliorent la lisibilité de fonctionnement et aident à intervenir plus efficacement lors des contrôles ou des opérations de maintenance.

Plage de commande adaptée aux réseaux 230 V AC

Le module est conçu pour une tension de commande nominale de 230 V AC, avec une plage de fonctionnement de 184 à 253 V en 50/60 Hz. Son courant nominal de commande de 3,5 mA contribue à une sollicitation maîtrisée du circuit de pilotage. Cette plage d’entrée permet son intégration dans de nombreux schémas de commande où la stabilité de fonctionnement et la compatibilité avec les tensions usuelles de pilotage sont recherchées.

Format compact pour intégration en armoire électrique

Avec une largeur de 16 mm, une hauteur de 96 mm et une profondeur de 75 mm, ce module relais industriel est dimensionné pour une implantation rationnelle sur rail dans les espaces techniques. Son format étroit permet d’optimiser la densité de montage dans les armoires sans compromettre l’accessibilité. C’est un choix pertinent pour les ensembles de commande où l’organisation du coffret, la compacité et la lisibilité des interfaces relais sont essentielles.

Caractéristiques techniques utiles pour l’exploitation

Ce module relais est livré complet avec son socle et présente un indice de protection IP20 pour une installation dans un environnement adapté de coffret ou d’armoire. Il fonctionne avec une commande de type AC, sans bornes amovibles, et avec affichage LED intégré. Sa conception en fait une solution cohérente pour les applications de commutation, d’interface et d’isolement de signaux dans les installations industrielles recherchant un module prêt à poser, compact et simple à exploiter.
