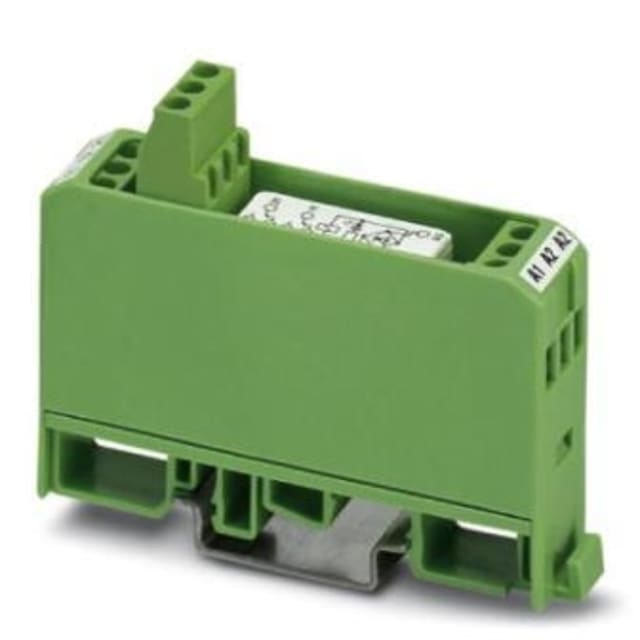

Module porte-relais miniature contact AgNi 2940391

Module porte-relais miniature pour interface industrielle compacte

Ce module porte-relais miniature est conçu pour l’interfaçage de commandes et de signaux dans les installations industrielles. Son format compact de 17,5 mm de large permet une intégration propre dans les armoires électriques où l’optimisation de l’espace sur rail DIN est essentielle. Livré complet avec son socle, il simplifie la mise en œuvre pour les applications de commande, d’isolement et de commutation de charges moyennes à relativement élevées.

Commande 24 V AC/DC adaptée aux circuits de pilotage courants

Le relais fonctionne avec une tension de commande 24 V AC/DC, avec une plage de service de 19,2 à 26,4 V en 50 Hz, 60 Hz et courant continu. Cette polyvalence facilite son intégration dans de nombreux environnements d’automatisme et de contrôle. Son fonctionnement monostable polarisé convient aux usages où une commutation nette et reproductible est attendue dans les chaînes de commande industrielles.

Deux contacts inverseurs pour une commutation souple

Équipé de 2 contacts sous forme de commutateurs, ce module permet de gérer différentes logiques de commande avec une grande souplesse de câblage. Son contact en AgNi est adapté à la commutation de charges de type moyen à élevé, ce qui le rend pertinent pour de nombreuses fonctions d’interface entre automates, capteurs, actionneurs et équipements de signalisation. Le courant nominal de 5 A apporte une capacité de commutation adaptée aux besoins fréquents en coffret industriel.

Raccordement à vis et intégration simple en armoire

Le raccordement électrique à vis reste un choix apprécié pour les installations nécessitant un serrage direct, lisible et facile à contrôler lors du montage ou de la maintenance. Le module se monte sur rail DIN et peut être installé en rangée sans espacement, ce qui favorise une implantation rationnelle dans les tableaux. Ses dimensions de 75 mm de hauteur et 62,5 mm de profondeur permettent de l’intégrer facilement dans les enveloppes et coffrets techniques courants.

Visualisation par LED pour un contrôle rapide de l’état

La présence d’un affichage LED améliore le repérage de l’état de commande du relais directement en façade. Cet indicateur visuel facilite les vérifications lors du câblage, de la mise en service et du diagnostic, en particulier dans les ensembles où plusieurs interfaces sont regroupées. C’est un vrai avantage pour gagner en lisibilité sur les circuits de commande sans ajouter d’accessoire externe.

Circuit d’entrée intégré et séparation sûre des circuits

Le module intègre son circuit d’entrée ainsi qu’un circuit d’antiparasitage, ce qui contribue à une exploitation propre dans les applications de commande. Il dispose d’une séparation sûre entre la bobine et le côté contact, un point important pour les fonctions d’interface entre électronique de pilotage et circuits commutés. Cette conception répond bien aux besoins des environnements industriels où l’on recherche une architecture de commande claire et bien dissociée.

Format technique pensé pour les applications industrielles de commande

Avec son indice de protection IP20, ce module est destiné à une installation en environnement protégé, typiquement en armoire ou coffret. L’absence de bornes amovibles oriente ce modèle vers une implantation fixe et ordonnée. Pour l’acheteur professionnel, il s’agit d’une solution adaptée lorsqu’il faut un module relais compact, visible, facile à câbler et compatible avec les besoins classiques d’interface en 24 V AC/DC dans l’industrie.
