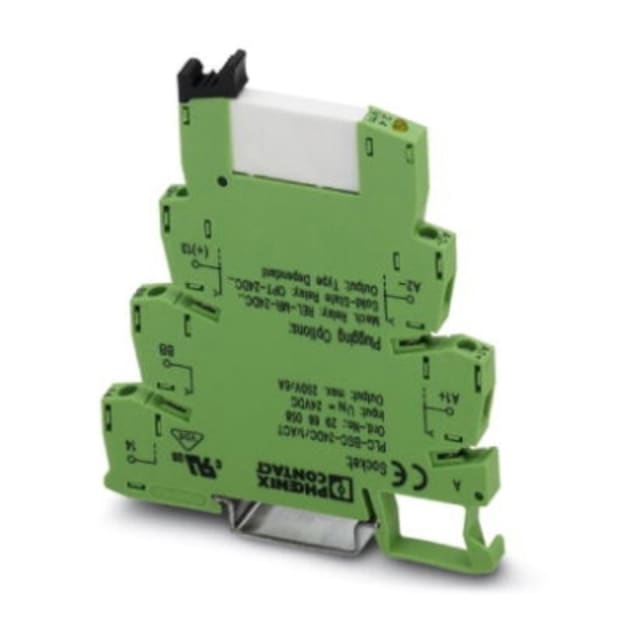

Interface automate de sortie PLC avec module de base 2966210

Interface automate de sortie compacte pour raccordement d’automatisme

Cette interface automate de sortie PLC est conçue pour l’interfaçage propre et direct entre une commande 24 V DC et un actionneur sur rail DIN. Elle associe un module de base avec raccordement à vis et un relais miniature enfichable à contact de puissance, dans un format particulièrement fin. Son encombrement réduit facilite l’intégration dans les armoires et coffrets où la densité de câblage est élevée, tout en gardant une lecture claire des points de connexion.

Configuration adaptée aux fonctions de sortie en 24 V DC

Le produit fonctionne avec une tension de commande en courant continu de 18,5 à 33,6 V, avec une valeur nominale de 24 V DC. Cette plage d’utilisation le rend parfaitement adapté aux sorties d’automates et aux architectures de commande industrielle courantes. Sa fonction monostable polarisée convient aux applications de commutation simples et nettes, avec un contact de fermeture unique destiné au pilotage d’une charge depuis une logique de commande.

Relais intégré avec 1 contact de fermeture pour commande d’actionneur

Cette version est équipée d’un seul contact à fermeture, sans contact inverseur ni contact à ouverture. Elle répond ainsi aux besoins de commutation les plus fréquents sur les chaînes de sortie : transmission d’un ordre vers un actionneur, isolement fonctionnel entre la commande et la charge, ou adaptation d’interface dans un câblage d’automatisme. Le courant nominal de 6 A permet de couvrir de nombreuses commandes d’équipements auxiliaires et de charges compatibles avec ce calibre.

Raccordement à vis pour un câblage simple et lisible

Le raccordement électrique à vis reste une solution recherchée dans les environnements industriels pour sa mise en œuvre directe et sa bonne lisibilité lors du repérage, du serrage et de la maintenance. Ici, le module est fourni complet avec son socle, ce qui simplifie le choix du bon ensemble pour l’intégration. L’absence de bornes amovibles convient aux installations où l’on privilégie une implantation fixe, compacte et rationnelle au plus près des cartes ou des faisceaux de commande.

Format étroit pour optimiser l’espace sur rail DIN

Avec une largeur de 6,2 mm, une hauteur de 80 mm et une profondeur de 94 mm, cette interface automate de sortie trouve facilement sa place dans les tableaux où chaque millimètre compte. Ce format fin est particulièrement intéressant pour multiplier les voies de sortie sur une longueur de rail limitée, sans alourdir le câblage. Pour l’intégrateur comme pour le mainteneur, cela permet de conserver une architecture ordonnée et plus facile à exploiter dans le temps.

Signalisation LED pour un contrôle visuel immédiat

La présence d’un affichage LED apporte un confort d’exploitation très utile au quotidien. L’état de la commande peut être identifié rapidement lors de la mise en service, des essais ou du diagnostic, sans recourir immédiatement aux instruments de mesure. Dans les ensembles d’automatisme, cette indication visuelle contribue à accélérer les contrôles de séquence et le repérage des voies actives.

Protection IP20 et usage en environnement de tableau

Son indice de protection IP20 destine ce module à une intégration à l’intérieur d’une enveloppe ou d’une armoire adaptée. Il répond ainsi à l’usage attendu d’un module de raccordement PLC installé en tableau, au sein d’un ensemble de commande structuré. Cette conception s’inscrit dans les applications de raccordement d’automatisme où l’on recherche une interface compacte, claire à câbler et directement exploitable pour les fonctions de sortie.

Un choix pertinent pour les modules de raccordement PLC en automatisme

Pour une fonction de sortie simple en 24 V DC, ce modèle constitue une solution précise, peu encombrante et pratique à intégrer. Son contact de fermeture 6 A, son format étroit, son socle inclus et sa signalisation LED répondent aux attentes des monteurs d’armoires, tableautiers et automaticiens qui souhaitent une interface dédiée au raccordement d’automatisme sans complexité inutile. C’est un composant particulièrement adapté aux montages industriels où la compacité et la clarté de câblage sont prioritaires.
