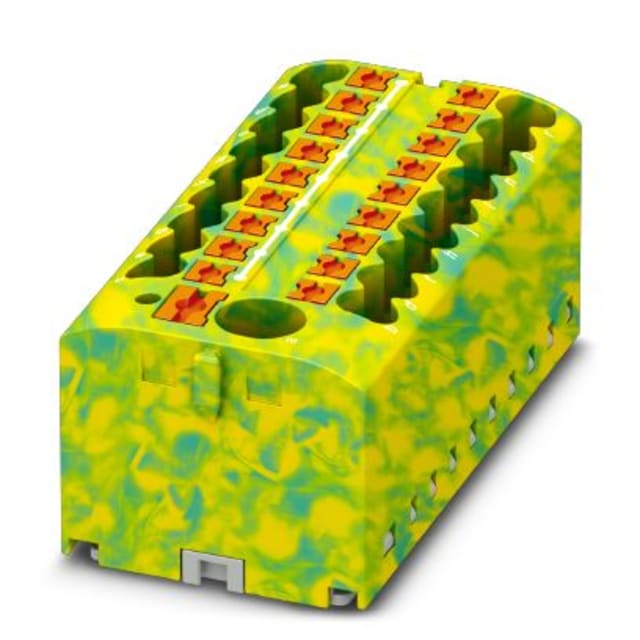

Bornier de répartition terre PTFIX 6/18X2,5 GNYE 1091670

Bornier de répartition terre compact pour distribution claire et rapide

Le bornier de répartition terre PTFIX 6/18X2,5 GNYE de PHOENIX CONTACT est conçu pour simplifier la distribution de conducteurs dans les armoires, coffrets et ensembles de câblage où l’identification vert/jaune est recherchée. Son format compact permet d’organiser proprement la répartition d’un potentiel sur plusieurs départs, tout en gardant une implantation lisible et rationnelle dans les installations de raccordement.

19 points de connexion pour centraliser plusieurs départs

Ce modèle dispose de 19 connexions sur un seul étage, ce qui en fait une solution pratique pour regrouper plusieurs conducteurs autour d’un même point de distribution. Il convient particulièrement aux montages où l’on souhaite limiter les pontages manuels et gagner en clarté de câblage. Cette configuration favorise une distribution structurée, utile aussi bien en fabrication de coffrets qu’en maintenance ou en extension d’installation.

Technologie Push-in pour un câblage plus direct

Le raccordement par technologie Push-in permet une connexion rapide des conducteurs compatibles sans recours systématique à l’outillage pour l’insertion. Cette conception accélère les opérations de câblage et facilite les interventions répétitives en atelier comme sur site. Le bornier accepte côté répartition des conducteurs monofilaire de 0,14 à 4 mm² ainsi que des conducteurs souples de 0,14 à 2,5 mm² avec ou sans gaine, ce qui couvre de nombreux besoins de câblage courant.

Entrée principale en 6 mm² pour alimentation de la répartition

Le PTFIX 6/18X2,5 GNYE est prévu avec une entrée principale de section nominale 6 mm², adaptée à l’alimentation de la répartition, tandis que les sorties sont dimensionnées en 2,5 mm² nominal. Cette architecture permet d’amener une alimentation de section supérieure puis de la redistribuer efficacement vers plusieurs conducteurs de départ. C’est une configuration particulièrement utile lorsqu’il faut alimenter plusieurs circuits à partir d’un seul point de connexion de manière propre et compacte.

Caractéristiques électriques adaptées aux ensembles de distribution

Ce bornier affiche une tension de dimensionnement de 450 V et un courant nominal de 24 A sur les points de distribution. Ces valeurs le destinent aux applications de connexion et de répartition nécessitant une solution compacte et bien dimensionnée. Son usage s’intègre naturellement dans les ensembles de câblage où la cohérence des sections, la lisibilité du repérage et la densité de raccordement comptent autant que l’encombrement.

Format compact pour intégration dans les espaces contraints

Avec une largeur de 56,5 mm et une hauteur de 28,6 mm, ce bornier de répartition terre s’intègre facilement dans les configurations où la place disponible doit être optimisée. Son gabarit facilite l’implantation dans les coffrets électriques, sous-ensembles de connexion et zones de raccordement denses. Il permet d’obtenir une distribution ordonnée sans multiplier les accessoires de liaison, ce qui contribue à un montage plus net et plus facile à lire.

Conçu pour fonctionner dans des environnements techniques exigeants

Sa plage de température de service de -60 à 105 °C permet son intégration dans des environnements techniques soumis à de fortes variations thermiques. Cette amplitude étend les possibilités d’utilisation dans les équipements électriques installés en ambiance contrôlée ou plus contraignante. Pour l’installateur comme pour le tableautier, cela apporte une solution de répartition adaptée aux montages où la tenue thermique des composants fait partie des critères de sélection.
