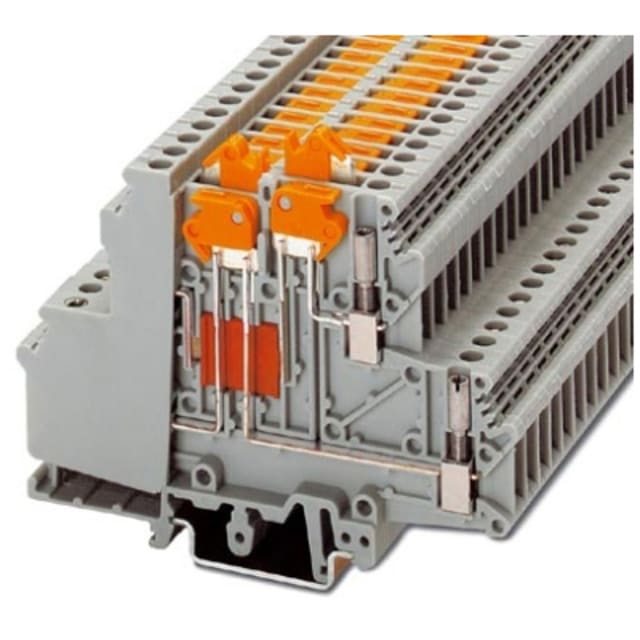

Bloc de jonction sectionnable à vis gris UDMTK 5-P/P

Borne de jonction sectionnable à vis pour circuits de mesure et de maintenance

Le bloc de jonction sectionnable à vis gris UDMTK 5-P/P est conçu pour les applications de raccordement où l’isolement temporaire d’un circuit doit rester simple, propre et accessible. Son principe de coupure par couteau permet de séparer rapidement le circuit lors des opérations de contrôle, de test ou de maintenance, sans modifier l’organisation du câblage. Ce type de borne est particulièrement adapté aux armoires électriques, aux circuits de signal, de mesure et aux installations nécessitant une intervention claire sur le point de raccordement.

Double étage compact pour optimiser l’encombrement sur rail DIN

Avec ses 2 étages et sa largeur de seulement 6,2 mm, ce bloc de jonction permet de concentrer davantage de connexions sur une même longueur de rail DIN 35 mm. Cette configuration est intéressante pour les tableaux et coffrets où la densité de câblage doit être maîtrisée sans sacrifier l’accessibilité. Le format vertical apporte une bonne exploitation de l’espace disponible tout en conservant une lecture logique des départs et arrivées de conducteurs.

Raccordement à vis adapté aux conducteurs jusqu’à 4 mm²

Ce modèle reçoit des conducteurs monofilares de 0,2 à 4 mm², des conducteurs souples de 0,2 à 4 mm², ainsi que des conducteurs multifilaires jusqu’à 1,5 mm² selon la configuration de raccordement indiquée. Le raccordement à vis sur les deux niveaux convient aux montages demandant un serrage franc et un repérage net des liaisons. Sa section nominale de 4 mm² en fait une solution polyvalente pour de nombreux câblages de commande et de distribution auxiliaire.

Fonction sectionnable avec douille d’essai intégrée

L’un des atouts de cette borne réside dans sa douille d’essai intégrée, prévue pour l’insertion de points de test. Cette conception facilite les vérifications électriques, les mesures et les opérations de diagnostic sans démontage fastidieux. La fonction sectionnable permet en parallèle d’interrompre le circuit de manière visible, ce qui améliore la lisibilité des interventions et simplifie les procédures de contrôle sur installation équipée.

Caractéristiques électriques adaptées aux circuits de raccordement usuels

Le bloc de jonction UDMTK 5-P/P est donné pour une tension de dimensionnement de 400 V et un courant de dimensionnement de 10 A. Il répond ainsi aux besoins courants des circuits de raccordement et de distribution de faible section dans les ensembles électriques. Ce positionnement technique le rend pertinent lorsqu’il faut combiner compacité, fonction de sectionnement et possibilité de test sur une même borne.

Montage simple sur rail DIN avec implantation lisible

Prévu pour une fixation sur rail DIN 35 mm, ce bloc de jonction s’intègre facilement dans les architectures standards d’armoires et de coffrets. Sa hauteur de 93 mm et son corps gris favorisent une implantation ordonnée dans les rangées de bornes. L’absence de plaque de fermeture nécessaire simplifie encore la mise en œuvre, tandis que la séparation longitudinale orientable apporte davantage de souplesse pour organiser le repérage ou isoler visuellement certaines zones de raccordement.

Un choix pertinent pour le câblage de commande, de test et de séparation

Cette borne à vis sectionnable convient particulièrement aux professionnels recherchant une solution dédiée aux circuits nécessitant à la fois raccordement, contrôle et possibilité de coupure. Elle trouve naturellement sa place dans les équipements de commande, les armoires industrielles, les circuits de signalisation et les installations où les points de mesure doivent rester facilement accessibles. Son architecture à deux niveaux, sa fonction de coupure intégrée et son format étroit en font un composant technique efficace pour structurer un câblage propre et fonctionnel.
