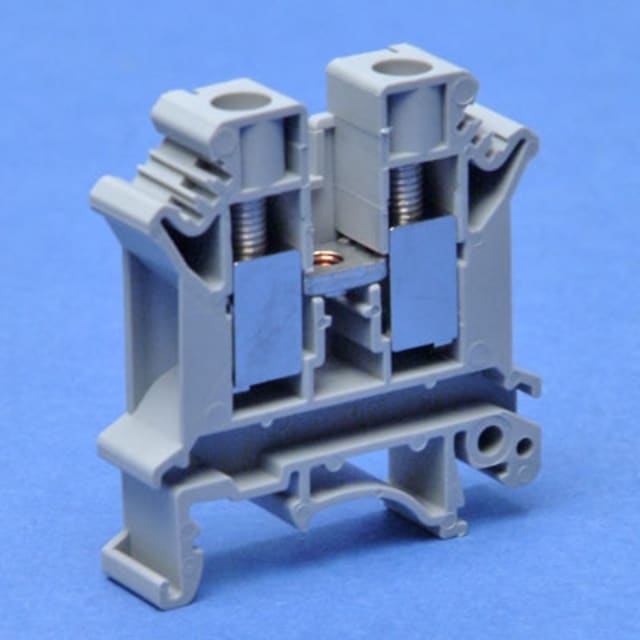

Borne de jonction à vis 10 mm² sur rail DIN 3005073

Borne de jonction à vis 10 mm² sur rail DIN pour tableaux électriques

Cette borne de passage 10 mm² à raccordement vissé est conçue pour le câblage propre et structuré des tableaux électriques. Son format sur rail DIN permet une intégration directe dans les coffrets et armoires, avec une implantation nette et lisible. Avec 2 connexions sur 1 niveau, elle convient parfaitement aux liaisons de puissance, aux distributions internes et aux repiquages simples dans les ensembles de protection et de répartition.

Raccordement vissé adapté aux conducteurs rigides et souples

Cette borne accepte une large plage de sections pour s’adapter aux besoins courants en câblage d’armoire. Elle prend en charge les conducteurs de 0,5 à 10 mm², les conducteurs rigides de 0,5 à 16 mm² ainsi que les conducteurs souples sans embout de 0,5 à 10 mm². Ce spectre d’utilisation facilite le raccordement aussi bien sur des circuits de commande renforcés que sur des départs de distribution demandant une section plus importante. Le serrage par vis reste un choix apprécié lorsque l’on recherche un maintien franc du conducteur et une connexion simple à contrôler lors du montage.

Capacité électrique pensée pour la distribution en coffret

Avec une tension nominale de 800 V et une intensité nominale de 57 A, cette borne de jonction répond aux usages de transit et de distribution dans les tableaux électriques nécessitant une borne de passage compacte mais capable de gérer des sections élevées. Son calibre 10 mm² en fait une solution pertinente pour organiser des circuits d’alimentation, des départs vers appareillages ou des liaisons internes entre modules, tout en conservant une lecture claire du câblage.

Montage sur rails DIN standards avec encombrement maîtrisé

Prévue pour les rails NS 35/7,5, NS 35/15 et NS 32, cette borne offre une bonne compatibilité avec les configurations courantes d’armoires et de coffrets. Sa largeur de 10,2 mm permet de conserver une implantation dense sans compliquer le passage des conducteurs. Sa longueur de 42,5 mm et sa hauteur variable selon le rail utilisé facilitent l’intégration dans des tableaux où l’optimisation de l’espace reste essentielle, notamment lorsque plusieurs bornes de passage sont alignées sur une même rangée.

Isolation en polyamide et tenue au feu UL 94 V0

Le corps isolant en PA convient aux environnements de câblage technique où la tenue des matériaux est un point important dans la conception d’un tableau. La classification d’inflammabilité UL 94 V0 constitue un repère utile pour les intégrateurs recherchant une borne adaptée aux ensembles électriques avec exigences de comportement au feu du matériau isolant. Le coloris gris s’intègre naturellement dans les repérages classiques d’armoire et favorise une présentation sobre et professionnelle du bornier.

Format de borne de passage pratique pour l’organisation du câblage

Le principe de borne traversante à 2 connexions permet de réaliser des liaisons directes et ordonnées entre arrivée et départ. Ce type de borne est particulièrement adapté pour structurer les chemins électriques dans un tableau, séparer proprement les circuits et simplifier les interventions de câblage ou d’évolution. Dans une distribution modulaire, elle aide à obtenir un bornier clair, cohérent et plus facile à suivre lors des opérations de repérage, de contrôle ou de maintenance.

Un choix pertinent pour armoires, coffrets et ensembles de distribution

Cette borne de jonction à vis sur rail DIN trouve sa place dans de nombreuses applications de câblage : tableaux de répartition, armoires de commande, coffrets techniques, ensembles de distribution électrique et interfaces de raccordement internes. Son équilibre entre capacité de section, intensité admissible et faible largeur en fait une borne de passage particulièrement intéressante pour les professionnels qui recherchent une solution nette et efficace pour organiser des conducteurs jusqu’à 10 mm² dans un espace maîtrisé.
