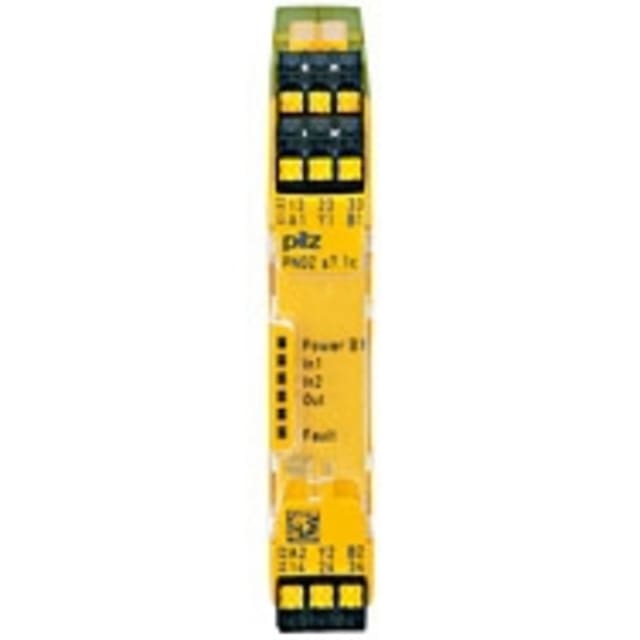

Module d’extension de contacts de sécurité 24 V pour architecture PNOZsigma

Ce module d’extension de contacts de sécurité 24 V est conçu pour compléter une chaîne de commande dédiée à la sécurité machine au sein de la gamme PNOZsigma. Il s’utilise comme appareil d’extension afin d’augmenter les possibilités de sortie d’un relais de sécurité compatible, sans modifier la logique de sécurité existante. Cette approche permet d’adapter plus facilement une installation lorsque plusieurs organes doivent être commandés à partir d’une même fonction de sécurité.

Extension de contacts avec 3 sorties de sécurité à fermeture

Cette version intègre 3 sorties de sécurité à fermeture, ce qui en fait une solution pertinente pour piloter plusieurs circuits liés à l’arrêt sécurisé d’une machine, d’un convoyeur, d’un capot de protection ou d’une zone d’accès. Le module est prévu pour fonctionner en association avec des parties de commande relatives à la sécurité et permet d’étendre le nombre de contacts disponibles de manière claire et structurée dans l’armoire.

Fonction de mise en cascade pour les besoins d’extension

La possibilité de mise en cascade facilite l’extension progressive d’une installation lorsque le nombre de contacts requis augmente. Ce point est particulièrement utile dans les ensembles industriels évolutifs, où il faut alimenter des contacteurs, remonter des états de sécurité ou répartir des ordres sur plusieurs départs. Le raccordement de tension supplémentaire prévu sur ce module permet justement l’alimentation de blocs de contacts additionnels dans une configuration d’extension cohérente.

Alimentation 24 V DC et évaluation à un canal

Le module fonctionne sous 24 V en courant continu pour son alimentation principale et s’intègre dans des schémas de sécurité avec évaluation des entrées à un canal. Il convient aux applications où la conception du système impose une extension de contacts simple et maîtrisée, en restant alignée avec un niveau de performance jusqu’au niveau e selon l’EN ISO 13849-1 lorsque l’ensemble de l’architecture est conçu en conséquence. Il ne s’agit pas d’un module destiné à la surveillance de capteurs tactiles ni à des fonctions de muting.

Format étroit pour montage sur rail dans les armoires industrielles

Avec une largeur de seulement 17,5 mm, pour une hauteur de 98 mm et une profondeur de 120 mm, ce module d’extension trouve facilement sa place dans les tableaux et coffrets où l’espace disponible est limité. Le montage sur barre profilée simplifie son intégration dans une armoire industrielle neuve ou en rétrofit. Son encombrement réduit aide à densifier proprement les fonctions de sécurité sans surcharger l’implantation.

Raccordement à vis pour un câblage net et maîtrisé

Le raccordement électrique par vis répond aux attentes des environnements industriels recherchant un serrage franc et une lecture claire du câblage. Cette exécution convient bien aux opérations de pose en atelier, de maintenance et de repérage en coffret. Le module est donné avec des borniers à vis débrochables dans la description fabricant, ce qui favorise une intervention plus pratique lors du remplacement ou de la préparation du câblage.

Intégration dans les circuits de réaction et de commande de sécurité

La présence d’un circuit de réaction permet son intégration dans des schémas de contrôle adaptés aux fonctions de sécurité, notamment lorsque la surveillance de l’état des organes de coupure fait partie de la logique retenue. Ce module ne prévoit pas de sorties de signalisation temporisées ni de sorties semiconducteur retardées, ce qui le destine avant tout à une extension de contacts de sécurité franche, lisible et orientée commande.

Un choix pertinent pour l’extension des relais de sécurité machine

Dans une installation de sécurité machine, ce module d’extension de contacts PNOZsigma constitue une réponse précise lorsque le relais principal doit disposer de contacts supplémentaires sans changer de famille produit. Son format compact, ses 3 contacts de sécurité à fermeture, sa compatibilité avec les montages en cascade et son alimentation 24 V DC en font un composant adapté aux armoires de commande industrielles où l’on recherche une extension de sorties simple à intégrer et techniquement cohérente.
