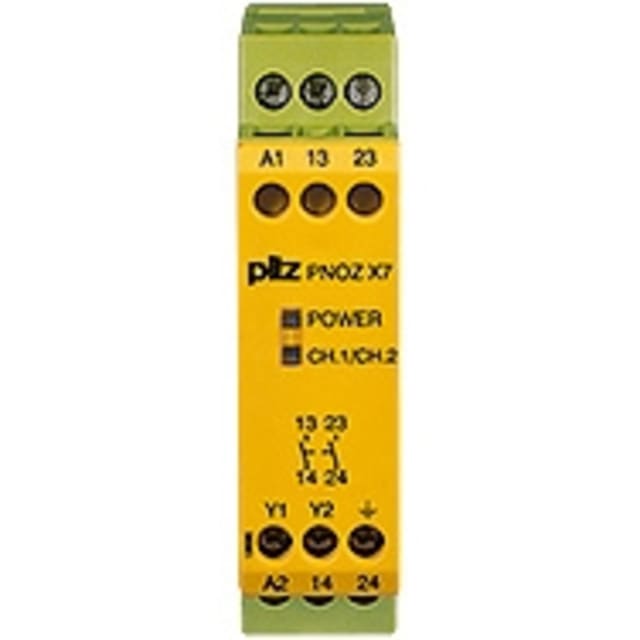

Relais de sécurité arrêt d’urgence 24 V AC/DC 774059

Relais de sécurité d’arrêt d’urgence conçu pour les circuits machine 24 V AC/DC

Ce relais de sécurité arrêt d’urgence 24 V AC/DC de la série PNOZ est un appareil de base autonome dédié à la surveillance des fonctions de sécurité machine. Il est prévu pour le contrôle des circuits d’arrêt d’urgence et des protecteurs mobiles, avec une alimentation en 24 V en courant alternatif ou continu. Son format compact en fait une solution adaptée aux armoires de commande où l’intégration doit rester claire et rationnelle.

Surveillance monocanale pour fonctions d’arrêt de catégorie 0

Le produit travaille avec une évaluation des entrées à un canal, ce qui le destine aux architectures de sécurité compatibles avec ce mode de câblage. Il est indiqué pour les arrêts de catégorie 0 selon IEC 60204, c’est-à-dire un arrêt par coupure immédiate de l’énergie. Cette configuration répond aux besoins des applications où l’arrêt rapide de la machine constitue la fonction de sécurité recherchée, sans temporisation de sortie.

Deux sorties de sécurité instantanées pour la coupure de la chaîne

Le relais dispose de 2 sorties de sécurité non retardées à contacts, utiles pour piloter la coupure d’actionneurs ou de circuits de commande liés à la mise en sécurité. L’absence de sorties temporisées et de sorties de signalisation en fait un choix orienté vers une fonction simple, directe et lisible dans le schéma électrique. Ce positionnement convient particulièrement aux montages où l’objectif est de sécuriser l’arrêt sans ajouter de logique superflue.

Réarmement automatique ou manuel selon la logique de l’installation

Ce modèle est prévu pour un réarmement automatique ou manuel, ce qui facilite son adaptation à la stratégie de remise en service retenue sur la machine. L’intégrateur peut ainsi choisir une exploitation cohérente avec le fonctionnement du poste, le niveau de contrôle attendu après déclenchement et l’organisation générale de la chaîne de sécurité.

Format étroit 22,5 mm pour intégration propre en armoire

Avec une largeur de 22,5 mm, une hauteur de 87 mm et une profondeur de 122 mm, ce relais de sécurité s’intègre facilement sur barre profilée DIN. Son encombrement réduit permet d’optimiser la place disponible dans le coffret tout en conservant une implantation structurée des organes de sécurité. Ce gabarit est particulièrement apprécié dans les ensembles industriels où chaque module doit rester accessible sans alourdir l’architecture.

Raccordement à vis intégré pour un câblage net et durable

L’appareil est équipé d’un raccordement électrique à vis avec borniers intégrés non amovibles. Cette exécution convient aux environnements de câblage où la tenue mécanique des connexions et la lisibilité du repérage sont importantes. Pour l’électricien ou l’automaticien, cela simplifie la mise en œuvre sur des circuits de sécurité classiques avec une approche de câblage directe et maîtrisée.

Relais de sécurité adapté aux arrêts d’urgence et protecteurs mobiles

Ce modèle est destiné à la surveillance des circuits d’arrêt d’urgence et des protecteurs mobiles. En revanche, il n’est pas conçu pour la surveillance de vannes, de capteurs tactiles, d’équipements de protection optoélectroniques, de détecteurs de proximité, de commutateurs magnétiques ou de commutateurs de position. Ce ciblage fonctionnel permet de choisir un relais réellement adapté à l’application, sans confusion avec des variantes prévues pour d’autres technologies de détection.

Niveau de performance élevé pour les architectures de sécurité machine

Le relais atteint un niveau de performance e selon EN ISO 13849-1 et convient aux conceptions de sécurité exigeantes lorsque l’architecture globale de la machine est correctement définie. Il bénéficie également d’agréments reconnus, notamment UL et BG BIA, pour accompagner les projets industriels recherchant un composant clairement identifié dans la chaîne de sécurité. C’est un choix pertinent pour les intégrations où la fonction d’arrêt d’urgence doit rester simple, compacte et techniquement bien cadrée.
