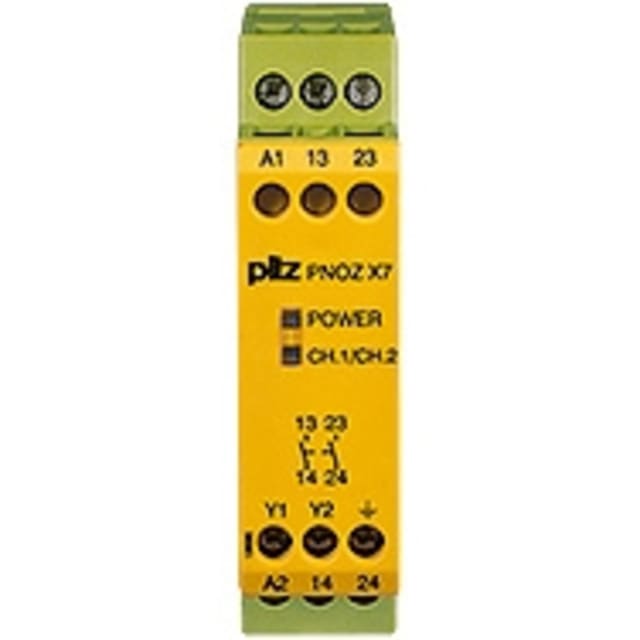

Relais de sécurité arrêt d’urgence 230 V AC PNOZ X7 774056

Relais de sécurité pour arrêt d’urgence et protecteurs mobiles

Le PNOZ X7 est un relais de sécurité autonome conçu pour la surveillance des circuits d’arrêt d’urgence et des protecteurs mobiles. Cette version en alimentation 230 V AC convient aux architectures de machine où l’on recherche une fonction de coupure de sécurité claire, câblée et dédiée. Son principe de fonctionnement en fait une solution adaptée pour piloter l’arrêt sûr d’une machine ou d’un équipement via deux sorties de sécurité à contacts.

Configuration monocanal avec 2 sorties de sécurité

Ce modèle fonctionne avec une évaluation des entrées à un canal et dispose de 2 sorties sûres non temporisées à contacts NO. Cette configuration répond bien aux applications de sécurité machine simples à intermédiaires, lorsque la logique attendue consiste à détecter une demande d’arrêt puis à ouvrir la chaîne de commande de manière immédiate. L’absence de temporisation sur les sorties permet une réaction directe, utile pour les fonctions d’arrêt d’urgence et de surveillance d’accès.

Alimentation 230 V AC pour intégration en environnement industriel

Avec une tension d’alimentation de 230 V AC en 50/60 Hz, ce relais de sécurité s’intègre facilement dans des armoires et installations industrielles utilisant cette tension de commande. Il évite l’ajout d’une alimentation spécifique lorsque l’environnement de câblage est déjà prévu en courant alternatif. Cette caractéristique simplifie le choix dans les projets de maintenance, de remplacement ou de mise en conformité d’équipements existants.

Réarmement automatique ou manuel selon la logique de la machine

Le produit est prévu pour fonctionner avec un réarmement automatique ou manuel, ce qui permet d’adapter le comportement du circuit de sécurité à l’exploitation réelle de la machine. En pratique, cela offre davantage de souplesse pour concevoir une remise en service cohérente avec l’application : redémarrage conditionné à une action volontaire de l’opérateur, ou logique plus directe lorsque le schéma de sécurité le permet.

Format compact pour montage sur rail

Grâce à sa largeur de 22,5 mm, ce relais PNOZ X7 prend peu de place dans l’armoire électrique tout en conservant une implantation lisible. Il est prévu pour le montage sur barre profilée, avec raccordement à vis intégré. Ce format compact facilite les remplacements dans les coffrets existants, l’optimisation de l’encombrement et une organisation propre du câblage en façade. Ses dimensions de 22,5 x 87 x 122 mm aident également à anticiper précisément l’intégration dans un tableau industriel.

Utilisation ciblée sans fonctions annexes inutiles

Ce relais se concentre sur une fonction de sécurité bien définie : la surveillance d’arrêt d’urgence et de protecteurs mobiles. Il n’est pas destiné à la surveillance de capteurs tactiles, de capteurs magnétiques, de détecteurs de proximité, de vannes ou d’équipements de protection optoélectroniques. Ce positionnement évite les confusions au moment du choix et convient particulièrement aux installations recherchant un relais de sécurité dédié, simple à identifier et cohérent avec une architecture de commande filaire.

Niveau de performance élevé pour la sécurité machine

Le PNOZ X7 est donné pour un niveau de performance e selon EN ISO 13849-1. Pour l’intégrateur ou le mainteneur, cela oriente le produit vers des applications où la fonction de sécurité doit s’inscrire dans une démarche de réduction de risque exigeante. Les homologations mentionnées, notamment UL et BG BIA, apportent un repère supplémentaire pour les environnements industriels qui demandent une identification claire des composants de sécurité utilisés dans la chaîne de commande.
