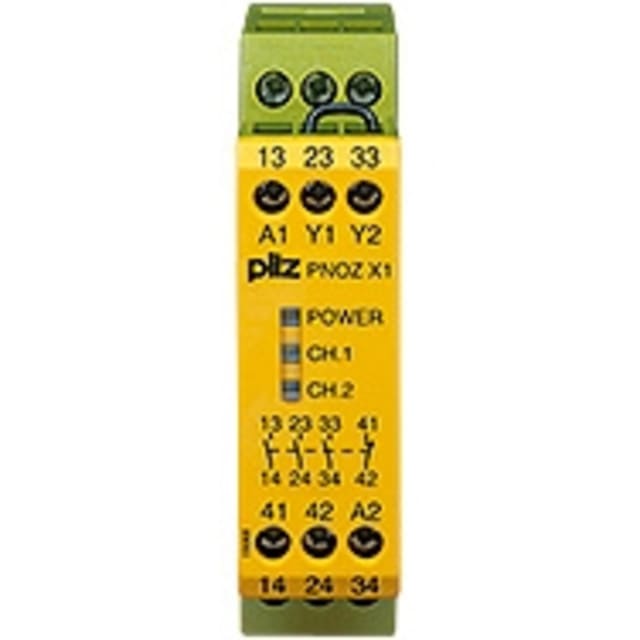

Relais de sécurité arrêt d’urgence 24 V AC/DC 774300

Relais de sécurité dédié à l’arrêt d’urgence en 24 V AC/DC

Ce relais de sécurité arrêt d’urgence 24 V AC/DC est conçu pour la surveillance des circuits d’arrêt d’urgence avec une architecture simple et efficace. En version appareil de base, il convient aux fonctions de coupure immédiate de catégorie d’arrêt 0, c’est-à-dire à l’arrêt par suppression directe de l’énergie sur la machine. Son alimentation en 24 V AC/DC facilite son intégration dans de nombreuses armoires de commande, aussi bien sur des installations existantes que sur des ensembles neufs.

Configuration monocanal pour fonctions de sécurité clairement identifiées

L’évaluation des entrées en un canal répond aux besoins des chaînes de sécurité où le schéma de câblage impose une logique monocanale. Ce format est particulièrement adapté à la surveillance d’un arrêt d’urgence et peut également s’intégrer dans certaines fonctions liées aux protecteurs mobiles lorsque l’architecture de commande est prévue en ce sens. Le produit dispose d’une entrée de départ et accepte un réarmement automatique ou manuel selon la logique de fonctionnement retenue sur la machine.

3 sorties de sécurité et 1 sortie de signalisation pour une commande nette

Le relais met à disposition 3 sorties de sécurité non temporisées à contacts et 1 sortie de signalisation non temporisée. Cette combinaison permet de piloter plusieurs circuits d’autorisation tout en conservant un retour d’état exploitable pour la commande, la signalisation ou le diagnostic de fonctionnement. L’absence de temporisation sur les sorties de sécurité convient aux applications où la coupure doit être immédiate, sans délai ajouté au cycle d’arrêt.

Niveau de performance élevé pour les applications de sécurité machine

Ce modèle atteint le niveau de performance PL e selon EN ISO 13849-1, ce qui le destine aux fonctions de sécurité machine exigeantes lorsqu’il est intégré correctement dans la chaîne de sécurité. Il est prévu pour les applications de surveillance d’arrêt d’urgence et s’inscrit dans une logique de protection des opérateurs et de maîtrise de l’arrêt de la machine. Son homologation UL constitue un point utile pour les environnements industriels où cette conformité est demandée dans la documentation projet.

Format étroit 22,5 mm pour optimiser l’espace dans l’armoire

Avec une largeur de 22,5 mm, une hauteur de 87 mm et une profondeur de 121 mm, ce relais de sécurité s’intègre facilement dans les coffrets et armoires où l’encombrement est compté. Son montage sur barre profilée permet une implantation rapide dans les rangées d’appareillage, tout en conservant une lecture claire du câblage et une organisation propre des fonctions de sécurité au tableau.

Raccordement à vis intégré pour un câblage industriel direct

L’exécution du raccordement électrique par bornes à vis répond aux habitudes de câblage industrielles et permet une connexion directe des conducteurs sans accessoire de bornier amovible. Cette conception est appréciée dans les environnements où la tenue mécanique du serrage et la simplicité d’intervention au câblage sont recherchées. Elle s’adapte bien aux opérations de maintenance comme aux remplacements à l’identique dans une armoire existante.

Un choix pertinent pour les arrêts d’urgence et protecteurs mobiles

Ce relais de sécurité convient particulièrement aux machines nécessitant une surveillance dédiée de l’arrêt d’urgence avec sorties de sécurité à contacts, alimentation universelle 24 V AC/DC et commande de réarmement adaptée au fonctionnement de l’installation. Son positionnement technique en fait une solution cohérente pour les automatismes industriels recherchant un module compact, lisible au câblage et directement orienté vers la fonction de mise en sécurité de la machine.
