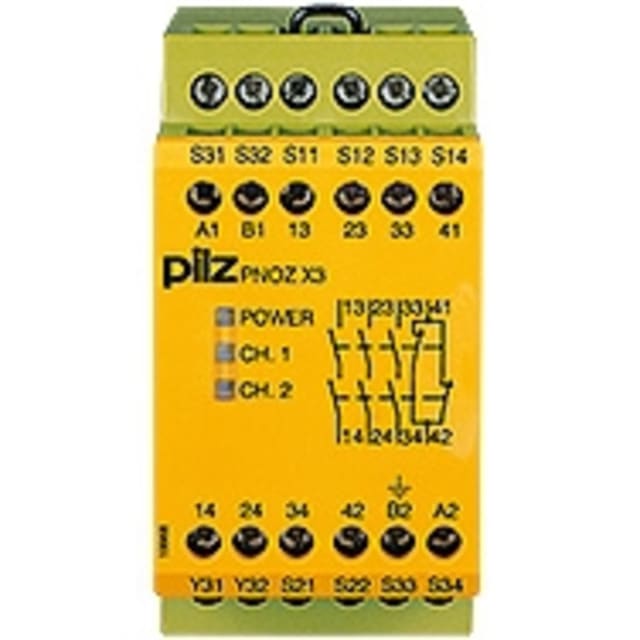

Relais de sécurité arrêt d’urgence 24 V AC/DC 774310

Relais de sécurité autonome pour fonctions d’arrêt et de protection machine

Ce relais de sécurité arrêt d’urgence 24 V AC/DC appartient à la gamme PNOZ et se présente comme un appareil de base autonome destiné à la surveillance de fonctions de sécurité sur machine. Il convient aux architectures de commande où l’on recherche une logique de sécurité câblée, claire à intégrer et adaptée aux circuits de coupure immédiate de catégorie d’arrêt 0. Son format compact permet de l’intégrer dans des armoires industrielles sans alourdir l’encombrement global.

Configuration d’entrées à deux canaux pour une surveillance de sécurité structurée

Le produit prend en charge une évaluation des entrées à deux canaux, avec câblage monocanal ou bicanal selon l’application, avec ou sans détection des courts-circuits entre contacts selon le schéma retenu. Cette conception le rend pertinent pour la surveillance de protecteurs mobiles, de commutateurs de position, de capteurs tactiles ainsi que de certaines fonctions liées aux vannes. Il dispose également d’une entrée de départ et d’un circuit de réaction, utiles pour construire une chaîne de sécurité cohérente avec contrôle du réarmement et prise en compte des organes externes.

Sorties de sécurité adaptées à la coupure immédiate des circuits

Ce modèle intègre 3 sorties de sécurité instantanées à contacts ainsi qu’une sortie de signalisation instantanée supplémentaire. Cette configuration facilite la coupure de plusieurs voies de commande tout en conservant un retour d’état exploitable pour la supervision ou l’interface automate. L’absence de temporisation sur les sorties de sécurité convient particulièrement aux applications où l’arrêt doit être exécuté sans délai, conformément à une logique de coupure franche des actionneurs.

Alimentation universelle 24 V AC/DC pour intégration simplifiée

Grâce à son alimentation en 24 V aussi bien en courant alternatif qu’en courant continu, ce relais de sécurité s’intègre facilement dans des installations industrielles existantes. Cette souplesse réduit les contraintes lors du remplacement d’un appareil en place ou lors de la standardisation d’une armoire. Le raccordement électrique à vis avec borniers intégrés apporte une solution pratique pour les environnements où l’on privilégie un câblage direct, robuste et lisible lors de la mise en service comme de la maintenance.

Niveau de performance élevé pour les circuits de sécurité machine

Le relais est donné pour un niveau de performance e selon EN ISO 13849-1, ce qui le positionne pour des fonctions de sécurité exigeantes lorsqu’il est intégré dans une architecture conforme. Il est également associé à une catégorie d’arrêt 0 selon IEC 60204, adaptée aux fonctions nécessitant une mise à l’arrêt immédiate par suppression de l’énergie. Pour le concepteur de machine, cela en fait un choix pertinent lorsque la priorité est la coupure rapide et la surveillance fiable des organes de sécurité câblés.

Format d’implantation pratique pour armoire électrique industrielle

Avec une largeur de 45 mm, une hauteur de 87 mm et une profondeur de 121 mm, ce relais de sécurité offre un gabarit bien adapté aux armoires de commande où chaque module doit rester identifiable et accessible. Son exécution en appareil de base convient aux montages où l’on souhaite une fonction dédiée, simple à repérer dans la chaîne de sécurité, sans recourir à une solution programmable plus complexe lorsque celle-ci n’est pas nécessaire.

Une solution pertinente pour protecteurs mobiles et organes de commande de sécurité

Ce relais PNOZ est particulièrement indiqué pour la surveillance de protecteurs mobiles et d’organes de commande de sécurité nécessitant un traitement câblé immédiat. Il répond bien aux besoins des machines industrielles, cellules techniques et équipements automatisés où l’on souhaite associer logique de sécurité, réarmement surveillé ou automatique selon le schéma, et sorties de coupure dédiées. Pour l’acheteur professionnel, c’est une solution claire à sélectionner lorsqu’il faut un relais de sécurité 24 V AC/DC avec sorties de sécurité instantanées, encombrement maîtrisé et intégration simple dans une armoire de commande.
