Raccord femelle MC4-Evo 2 PV-KBT4-EVO 2A/10II

Raccord femelle MC4-Evo 2 pour câblage photovoltaïque en 10 mm²

Le raccord femelle MC4-Evo 2 PV-KBT4-EVO 2A/10II est conçu pour le raccordement des câbles solaires de section 10 mm² dans les installations photovoltaïques. Son format femelle avec système de connexion MC4-Evo 2 permet une intégration cohérente dans les chaînes DC nécessitant un connecteur adapté aux fortes intensités et aux sections de câble élevées. Il convient particulièrement aux configurations où la continuité électrique et la compatibilité mécanique du connecteur sont déterminantes.

Compatibilité précise avec câble solaire de 10 mm²

Ce connecteur est prévu pour une section de câble de 10 mm², avec une plage de diamètre extérieur admissible de 6,4 à 8,4 mm. Cette compatibilité ciblée facilite le choix du bon raccord pour les liaisons photovoltaïques de puissance, tout en évitant les approximations sur le maintien du câble et l’adaptation au presse-étoupe. Pour l’installateur, c’est un point essentiel afin d’obtenir un montage propre et conforme à la géométrie attendue par le connecteur.

Conçu pour les circuits photovoltaïques jusqu’à 1 500 V DC

Le PV-KBT4-EVO 2A/10II est donné pour une tension assignée de 1 500 V DC, ce qui le destine aux applications photovoltaïques modernes fonctionnant sur des chaînes à courant continu élevées. Cette valeur permet son emploi dans des architectures solaires où la tenue en tension du connecteur fait partie des critères de sélection importants, aussi bien en neuf qu’en remplacement sur une ligne équipée du même système de connexion.

Capacité de courant élevée pour lignes solaires fortement sollicitées

Avec un courant assigné de 69 A, ce raccord femelle MC4-Evo 2 répond aux besoins des liaisons photovoltaïques nécessitant une forte capacité de passage du courant. Cette caractéristique le rend pertinent pour les installations où la section 10 mm² est retenue pour accompagner des niveaux d’intensité élevés, limiter les contraintes sur la liaison et conserver une connexion adaptée au dimensionnement du câble.

Connexion par sertissage avec contact à broche de 4 mm

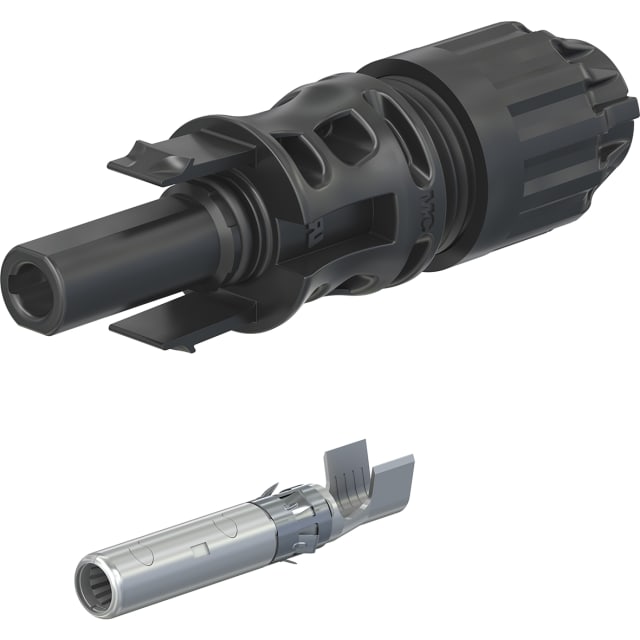

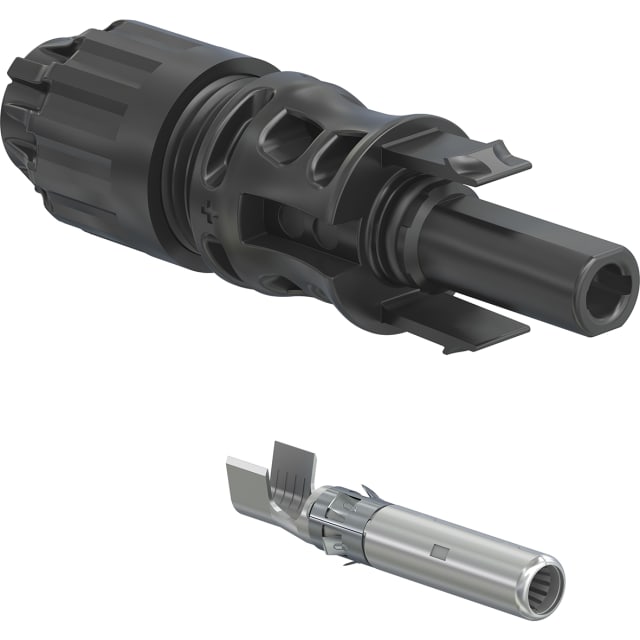

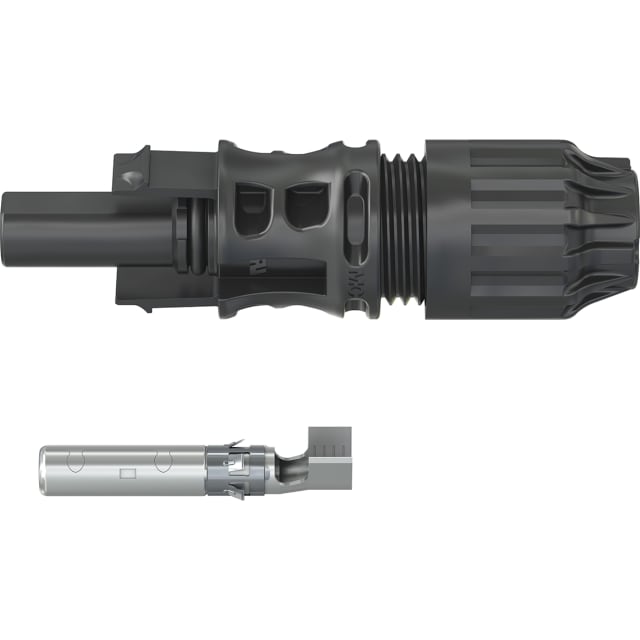

Le connecteur est associé à un contact à broche de 4 mm et à une ouverture de sertissage de 6,5 mm. Cette configuration s’adresse aux montages réalisés avec outillage de sertissage approprié, afin d’obtenir une liaison électrique et mécanique adaptée au câble solaire concerné. La présence du contact séparé visible sur le produit aide aussi à identifier clairement un raccord pensé pour un assemblage technique précis, et non pour un simple raccordement standardisé hors contexte photovoltaïque.

Format MC4-Evo 2 adapté aux assemblages solaires homogènes

Le système de connecteur MC4-Evo 2 est recherché lorsqu’il faut conserver une famille de connexion homogène sur une installation solaire. En choisissant un raccord femelle spécifiquement identifié MC4-Evo 2, l’acheteur sécurise la cohérence de son assemblage lors d’une extension, d’une maintenance ou du remplacement d’un élément usé. Cela aide à sélectionner le bon composant dans les univers photovoltaïques où plusieurs générations de connecteurs peuvent coexister.

Un choix pertinent pour maintenance, remplacement ou extension d’installation

Ce raccord femelle s’adresse aussi bien aux professionnels qui câblent une nouvelle ligne photovoltaïque qu’à ceux qui interviennent sur une installation existante équipée en MC4-Evo 2. Son positionnement sur des câbles solaires de 10 mm², sa capacité de 69 A et son admissibilité jusqu’à 1 500 V DC en font une solution adaptée aux besoins de remplacement à l’identique, d’extension de string ou de préparation de liaisons DC avec des contraintes de section et de courant clairement définies.
