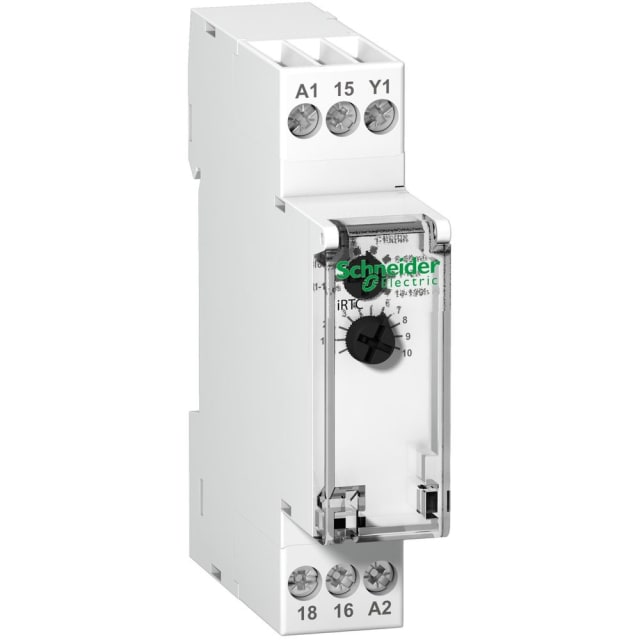

Relais temporisé mise hors tension 24-240V A9E16067

Relais temporisé modulaire pour temporisation à la mise hors tension

Le relais temporisé mise hors tension 24-240V A9E16067 est conçu pour retarder la coupure d’une charge après l’ouverture d’un contact de commande. Ce fonctionnement convient particulièrement aux circuits où l’arrêt ne doit pas être immédiat, par exemple pour maintenir un éclairage, une ventilation ou une commande auxiliaire pendant une durée définie. Le cycle démarre au relâchement du contact auxiliaire, puis la charge est coupée à la fin du temps réglé.

Grande souplesse de réglage pour les applications de tableau

Ce modèle couvre une plage de temporisation étendue de 0,1 seconde à 100 heures, ce qui permet d’adapter précisément le comportement du circuit selon l’usage recherché. Son réglage analogique à fonction simple facilite une mise en service rapide, sans programmation complexe. Pour l’installateur comme pour l’exploitant, c’est une solution pratique lorsqu’il faut obtenir une temporisation lisible, directe et facile à ajuster en façade.

Alimentation large plage AC/DC pour intégration simplifiée

Le A9E16067 accepte une tension d’alimentation et de commande de 24 à 240 V en courant alternatif 50/60 Hz, ainsi que 24 V en courant continu. Cette large compatibilité permet de l’intégrer dans de nombreux schémas de commande sans multiplier les références. Il répond ainsi aux besoins courants des tableaux électriques modulaires, en rénovation comme en équipement neuf, dès lors qu’une temporisation à la coupure est recherchée.

Format modulaire compact pour montage sur rail DIN

Avec une largeur de 18 mm, soit 2 pas de 9 mm, ce relais temporisé prend peu de place dans l’enveloppe électrique. Son montage sur rail DIN 35 mm facilite son intégration dans les coffrets et tableaux de distribution. Ce faible encombrement est un atout lorsque l’espace disponible est limité ou lorsqu’il faut conserver une implantation claire entre protections, appareillages modulaires et organes de commande.

Contact inverseur pour piloter une charge avec temporisation

L’appareil intègre un contact inverseur 1 C/O, adapté au pilotage de circuits de commande ou de petites charges dans un environnement modulaire. Le courant assigné de commutation est donné pour 8 A à 250 V en AC comme en DC, avec un comportement pensé pour les usages de temporisation dans les armoires et tableaux. Ce type de contact apporte de la souplesse au câblage lorsqu’il faut exploiter une sortie temporisée en ouverture ou en fermeture selon le schéma retenu.

Lecture simple de l’état de temporisation en exploitation

Une signalisation lumineuse par LED clignotante accompagne la temporisation, ce qui permet d’identifier rapidement l’état de fonctionnement de l’appareil. Cette indication visuelle est utile lors des opérations de réglage, de contrôle ou de maintenance, notamment dans les tableaux où plusieurs fonctions modulaires cohabitent. La précision de temporisation annoncée permet en outre de conserver un comportement cohérent pour les séquences de commande usuelles.

Une solution adaptée aux automatismes simples en environnement modulaire

Ce relais temporisé de la famille Acti9 iRTC, iRBN, iRLI, iRC répond aux besoins de temporisation simple dans les installations tertiaires, techniques et résidentielles exigeant un appareillage modulaire compact. Il convient particulièrement lorsque l’on souhaite prolonger brièvement l’alimentation d’un circuit après action sur un bouton-poussoir ou un contact auxiliaire. Son principe de fonctionnement, son encombrement réduit et sa plage de tension étendue en font un choix pertinent pour les commandes temporisées intégrées au tableau électrique.
