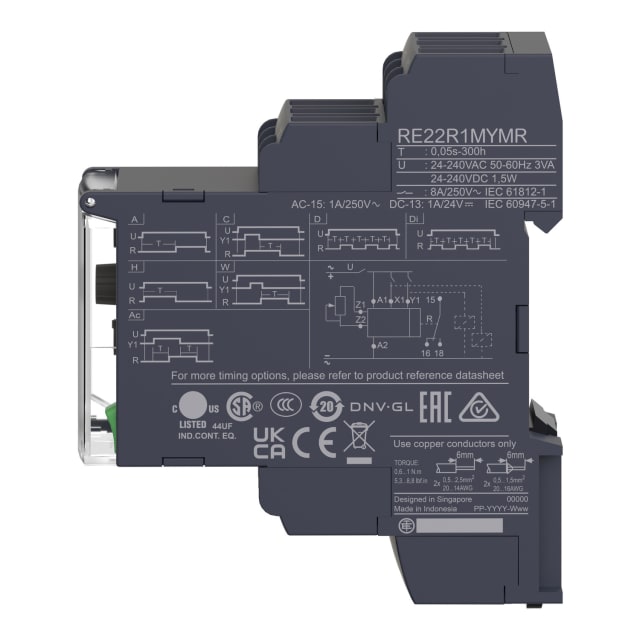

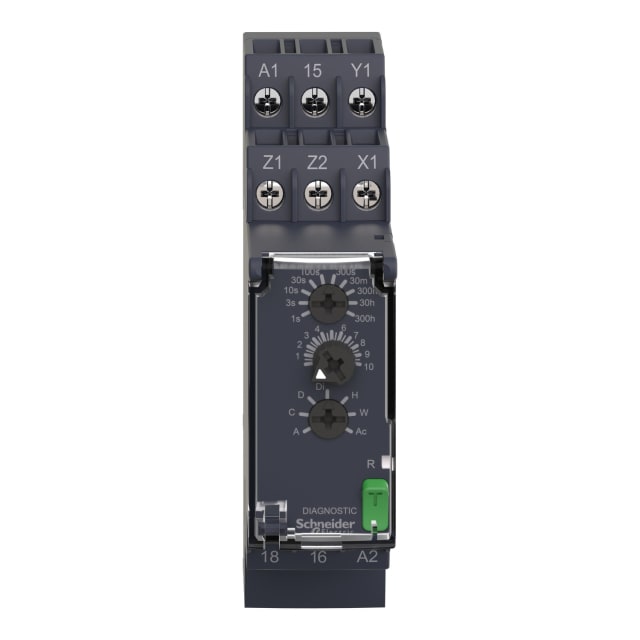

Relais temporisé multifonction 24-240V CA/CC RE22R1MYMR

Relais temporisé multifonction pour automatismes et commande modulaire

Le relais temporisé multifonction RE22R1MYMR est conçu pour piloter des séquences de commande avec précision dans les armoires et tableaux électriques. Ce modèle modulaire de la gamme Harmony Timer Relays fonctionne sous 24 à 240 V en CA/CC et s’intègre facilement dans les applications de temporisation courantes en automatisme, gestion d’équipements, commande de charges ou enchaînement d’ordres électriques.

Large plage d’alimentation pour une intégration simplifiée

Grâce à son alimentation universelle 24 à 240 V AC/DC, ce relais temporisé s’adapte à de nombreux schémas de commande sans multiplier les références. Il accepte les tensions de commande en 50 Hz, 60 Hz et courant continu, ce qui facilite son emploi lors d’une rénovation de coffret, d’un remplacement de relais existant ou d’une conception neuve avec plusieurs environnements de tension.

Temporisation étendue pour réglages fins ou longues séquences

Son domaine de temporisation de 0,05 seconde à 300 heures permet aussi bien les réglages très courts que les temporisations longues. Cette amplitude est particulièrement utile pour gérer un retard à l’enclenchement, un maintien temporaire, des cycles répétitifs ou des enchaînements de fonctionnement sur machine, ventilation, éclairage technique, pompage ou commande auxiliaire.

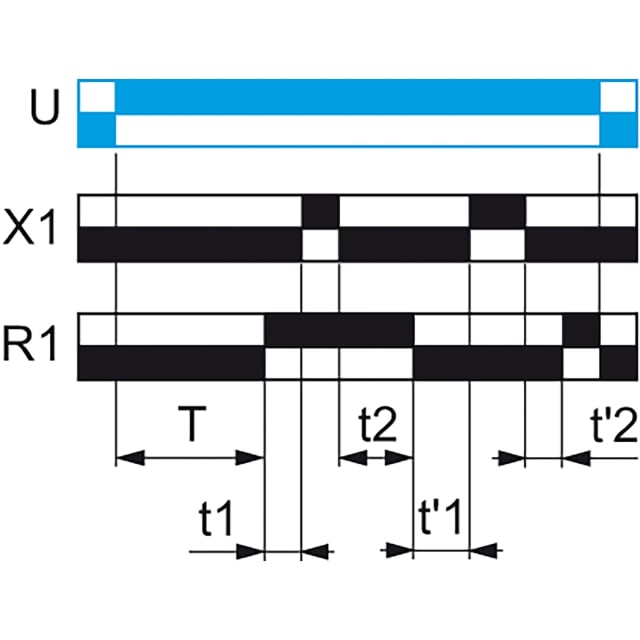

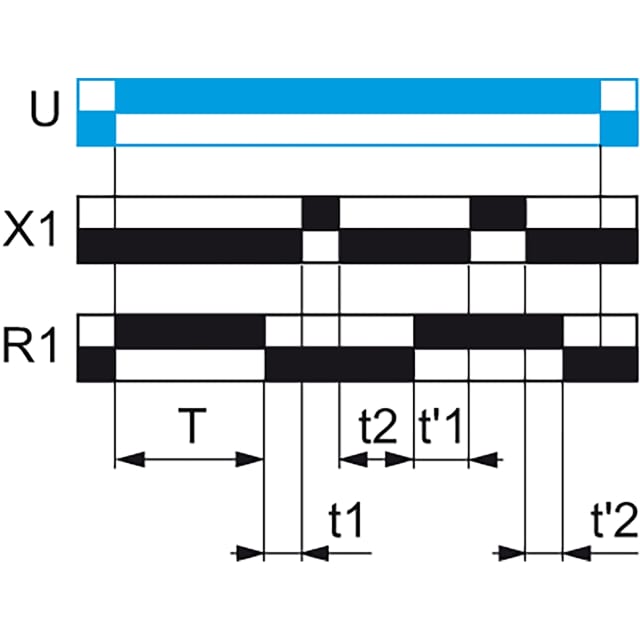

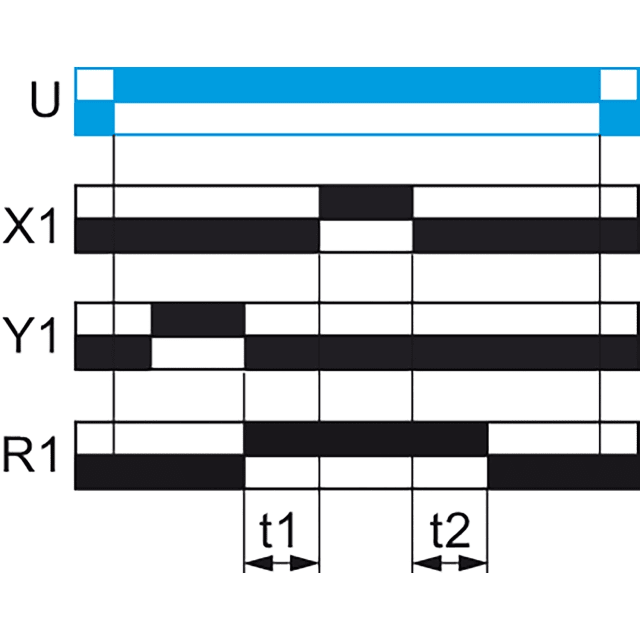

Plusieurs fonctions utiles dans un seul relais

Ce relais temporisé multifonction réunit plusieurs modes de fonctionnement pratiques pour répondre à différents besoins sans changer d’appareil. Il prend notamment en charge le retard à l’enclenchement, le retard à la retombée, le passage à l’enclenchement ainsi que les fonctions clignotantes à temps fixe, avec démarrage par pause ou par impulsion. Cette polyvalence permet d’optimiser l’encombrement dans le tableau tout en simplifiant le choix du matériel.

Sortie temporisée 1 inverseur pour une commande claire et polyvalente

Le RE22R1MYMR dispose d’une sortie temporisée 1 inverseur avec un courant nominal de 8 A. Cette configuration offre une grande souplesse de câblage pour commander un circuit selon une logique d’ouverture ou de fermeture temporisée. Elle convient aux usages où l’on recherche un relais de temporisation compact capable de transmettre un ordre temporisé propre vers un contacteur, une signalisation, une entrée de commande ou une charge compatible.

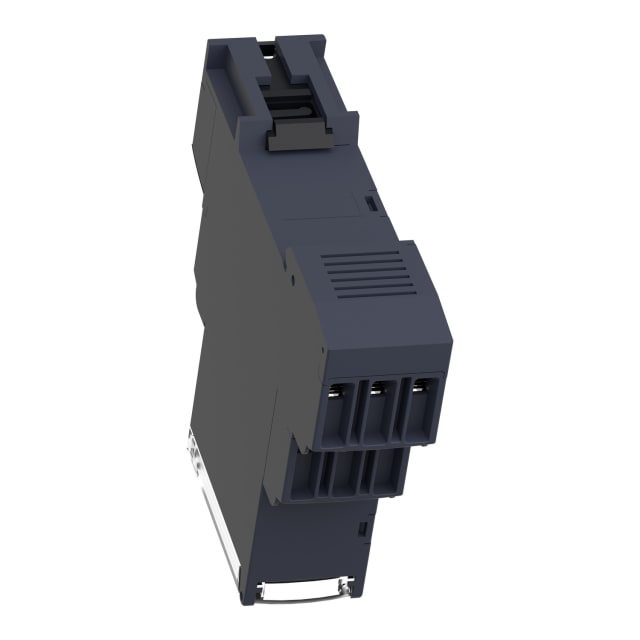

Format modulaire compact pour rail DIN

Avec une largeur de 22,5 mm, une hauteur de 90 mm et une profondeur de 73 mm, ce relais trouve facilement sa place dans les enveloppes et coffrets où l’espace est compté. Il est adapté au montage sur profilé chapeau, ce qui en fait une solution pratique pour les tableaux de distribution et de commande. Son format étroit permet de conserver une implantation ordonnée tout en intégrant une fonction de temporisation évoluée.

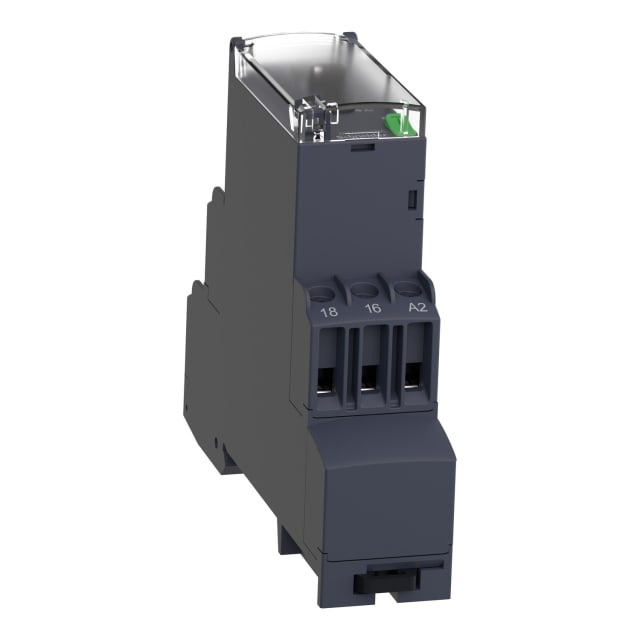

Raccordement à vis pour une mise en œuvre structurée

Le raccordement électrique à vis facilite une connexion nette et sécurisée dans les installations modulaires. Ce type de connexion reste particulièrement apprécié pour les opérations de câblage, de maintenance et de repérage en armoire. Pour les professionnels qui recherchent un relais temporisé multifonction 24-240V CA/CC simple à intégrer dans une logique de tableau, ce modèle constitue une réponse précise, lisible et adaptée aux besoins de commande temporisée.
