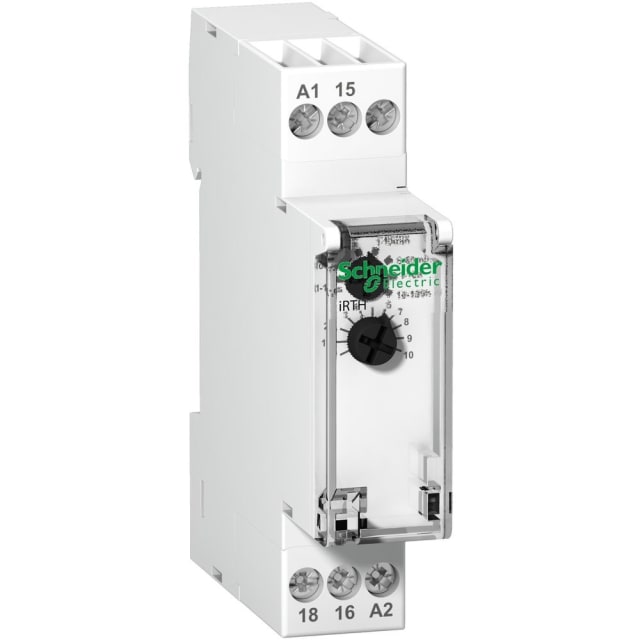

Schneider Distribution – Relais iRTH – ap. une tempo. à la mise H.T. d’1 charge-1C/O-Uc 24-240V CA/24V CC – A9E16068

Ce produit iRTH est un relais de temporisation. La plage de temporisation va de 0,1s à 360000s. Elle retarde la mise hors tension d’une charge lors de l’ouverture d’un contact auxiliaire (bouton-poussoir). La charge est hors tension à la fin de la temporisation T. La fréquence de fonctionnement est de 50 Hz ou 60 Hz. La tension d’alimentation et de contrôle Uc est de 24VCA à 240VCA +/-10% et de 24VCC +/-10%. Le cycle de temporisation simple démarre uniquement lors de la relâchement d’un contact auxiliaire (bouton-poussoir). La précision de l’appareil est de +/- 10% de l’échelle complète. La durée minimale de l’impulsion de commande est de 100 ms. Le temps de réinitialisation maximum par interruption de tension est de 100 ms. Le courant nominal de commutation est de 21 A à 250 VCA. La résistance mécanique sous catégorie AC1 est supérieure à 5 x 10exp6 opérations de commutation. L’autonomie électrique dans la catégorie AC1 est supérieure aux opérations de commutation 10exp5. Le type d’excitation est analogique (ou analogique) avec une fonction unique. L’appareil clignote pendant la temporisation. Elle comprend un contact inverseur. La largeur en pas de 9 mm est de 2. Le degré de protection est IP20. Les dimensions sont (W) 18 mm x (H) 93 mm x (D) 72 mm. Le poids est de 65 g. La température de fonctionnement est de -5°C à 55°C. La température de stockage est de -40°C à 70°C.
