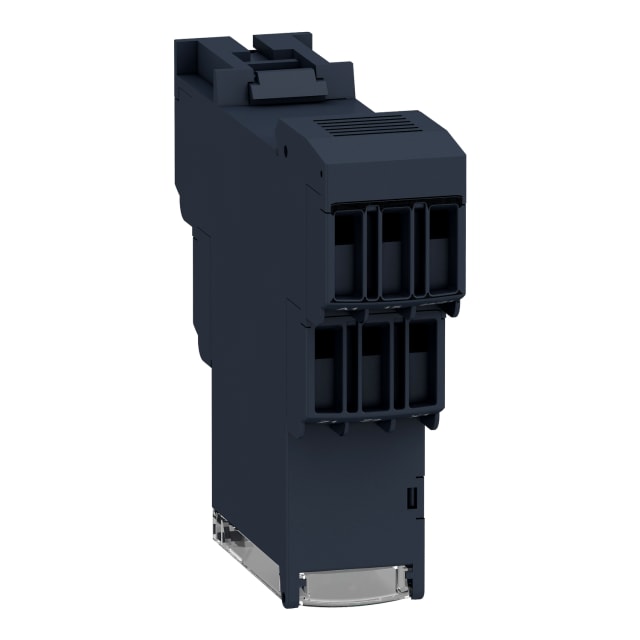

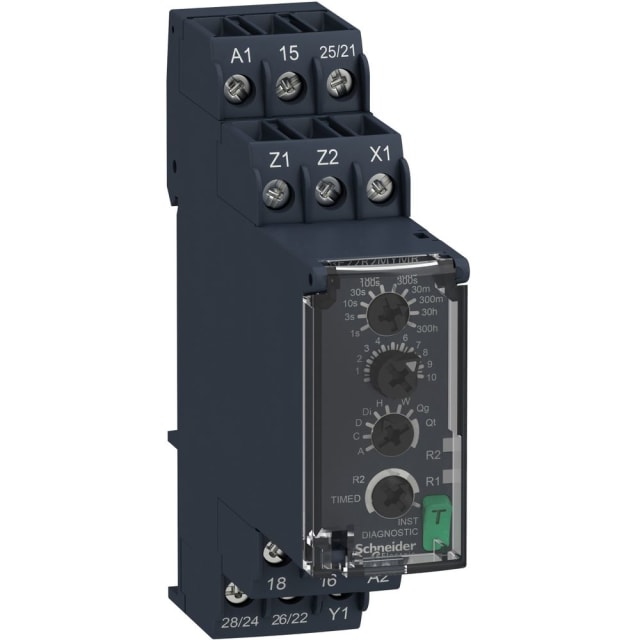

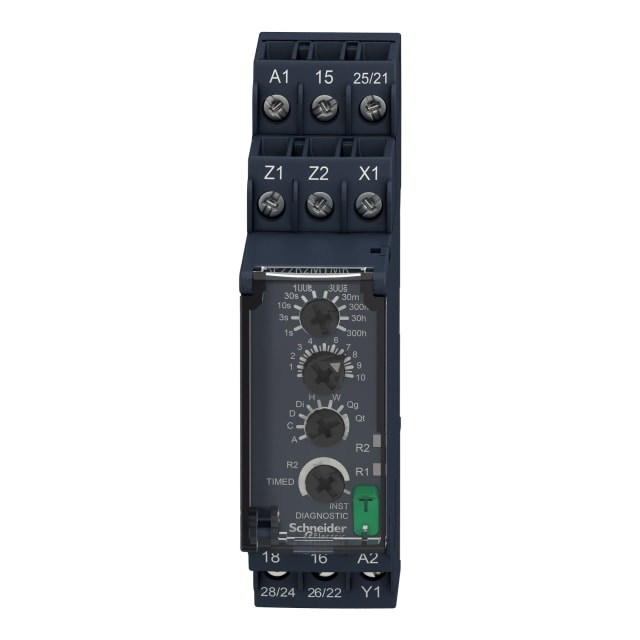

Relais temporisé multifonction 24-240V 2RT RE22R2MYMR

Relais temporisé multifonction pour automatiser plusieurs séquences avec un seul module

Le relais temporisé multifonction 24-240V 2RT RE22R2MYMR est conçu pour piloter des temporisations variées dans les armoires et tableaux électriques. Ce modèle de la gamme Harmony Timer Relays réunit plusieurs fonctions utiles dans un format modulaire compact, ce qui permet de couvrir différents besoins de commande sans multiplier les références. Il convient particulièrement aux applications de gestion de démarrage, de commutation différée, d’alternance de cycles ou de temporisation sur équipements techniques.

Plage d’alimentation étendue en AC/DC pour une intégration plus souple

Grâce à son alimentation universelle 24 à 240 V en courant alternatif comme en courant continu, ce relais temporisé s’intègre facilement dans de nombreux circuits de commande. Cette large compatibilité simplifie le choix du produit lors d’une création d’armoire, d’une maintenance ou d’un remplacement, tout en limitant les risques d’erreur entre différentes tensions de commande. C’est un vrai avantage pour les installations mixtes ou évolutives.

Temporisation très large pour les besoins courts comme les cycles longue durée

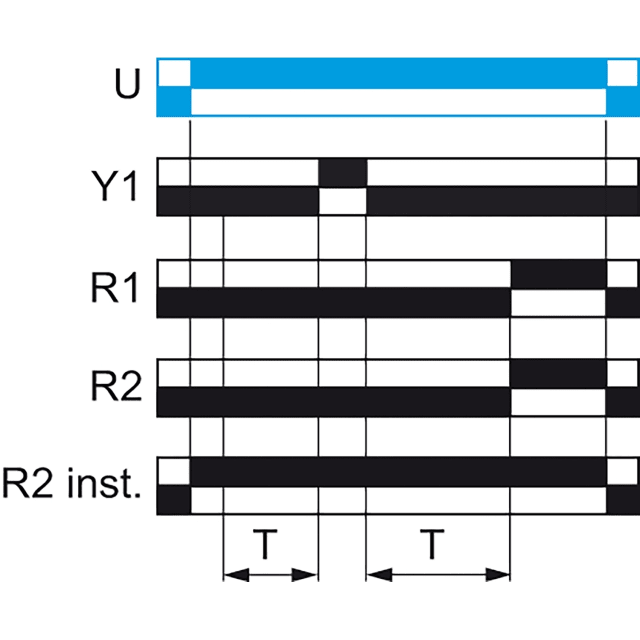

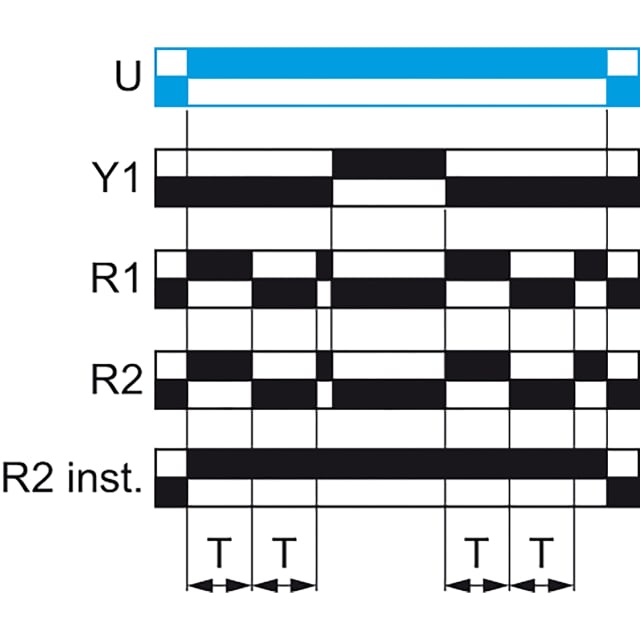

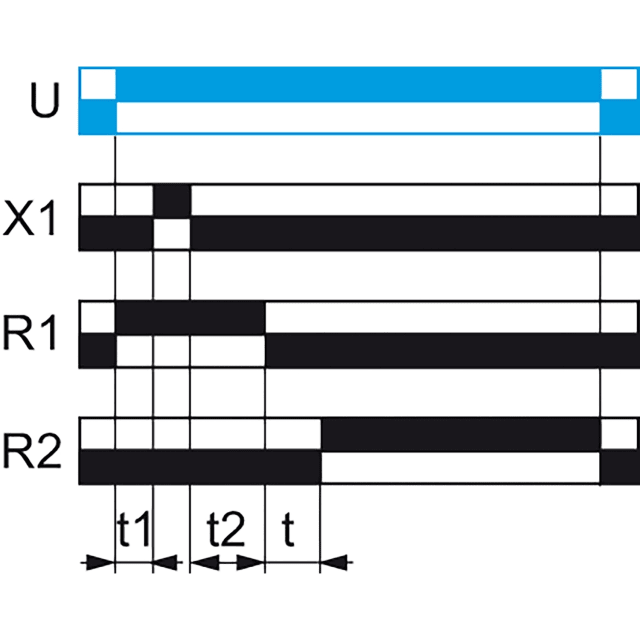

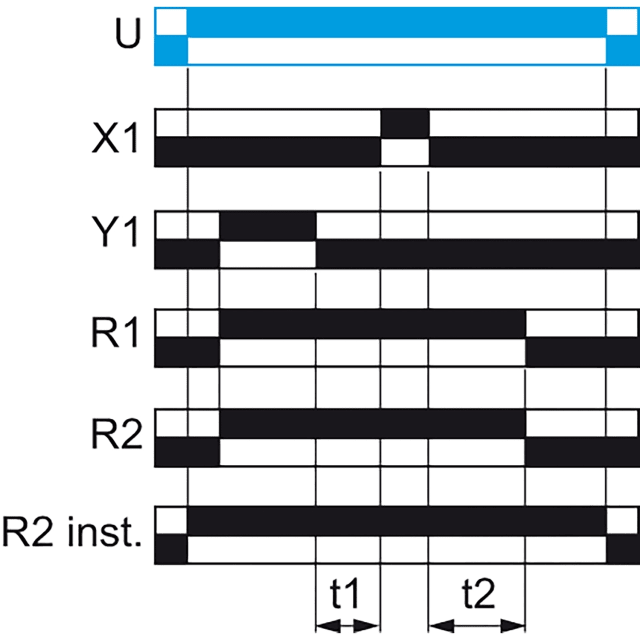

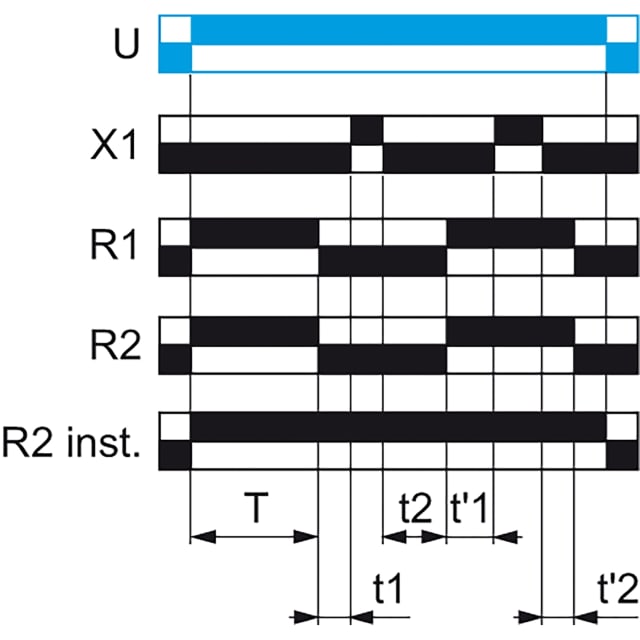

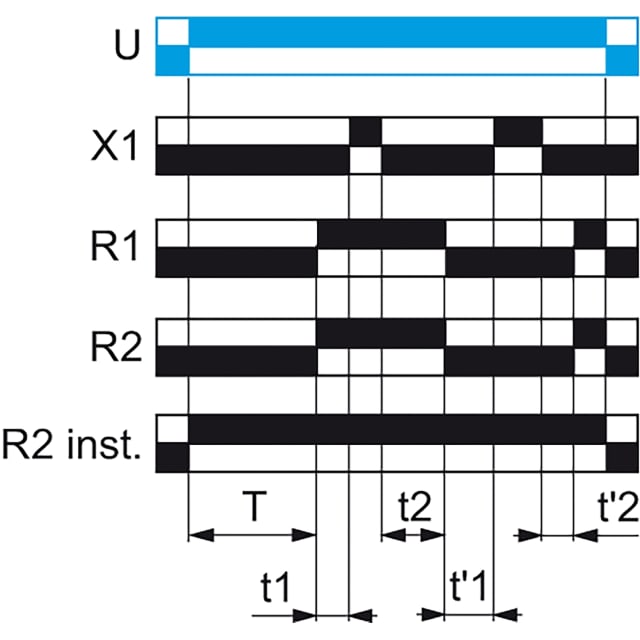

Ce relais couvre une plage de temporisation de 0,05 seconde à 300 heures, soit un domaine particulièrement large pour s’adapter aussi bien aux séquences rapides qu’aux temporisations longues. Il permet de traiter des besoins de retard à l’enclenchement, de retard à la retombée, de fonction étoile/triangle, de clignotement commençant par pause, de clignotement commençant par impulsion ou encore de passage à l’enclenchement. Cette polyvalence en fait un choix pertinent pour centraliser plusieurs usages courants de temporisation dans un seul appareil.

Deux contacts inverseurs pour une commande flexible des circuits

Le RE22R2MYMR dispose de 2 sorties inverseuses temporisées, avec un courant nominal de 8 A, pour piloter différents organes de commande selon le scénario retenu. Cette configuration facilite la gestion de plusieurs états de commutation sur un même relais, par exemple pour des automatismes simples, des reports d’état, des commandes de contacteurs ou des séquences de bascule. Le fait de disposer de sorties commutables de façon différée ou non différée apporte encore plus de souplesse dans la conception du câblage.

Format modulaire compact pour montage sur rail DIN

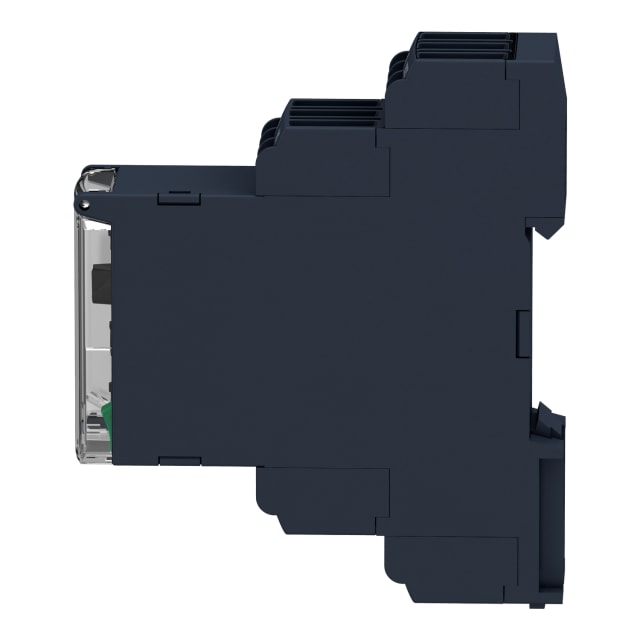

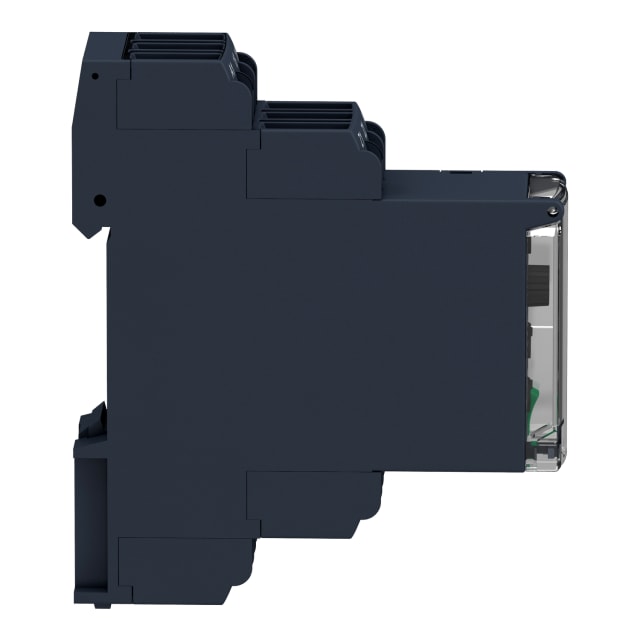

Avec une largeur de 22,5 mm, une hauteur de 90 mm et une profondeur de 73 mm, ce relais temporisé prend peu de place dans le tableau tout en restant adapté à une implantation propre et rationnelle. Son montage sur profilé chapeau permet une intégration simple dans les coffrets et armoires électriques. Ce format étroit est particulièrement apprécié lorsque l’espace disponible est limité ou lorsque plusieurs fonctions de commande doivent être regroupées sur une même rangée.

Raccordement à vis pour un câblage net et maîtrisé

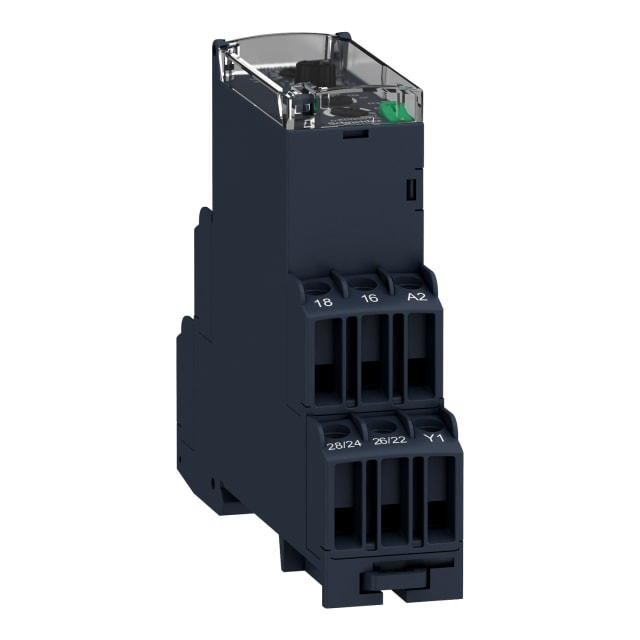

L’appareil est équipé d’un raccordement électrique à vis, une solution appréciée dans les environnements de câblage industriel et tertiaire pour sa simplicité de mise en œuvre. Ce type de connexion convient aux opérations d’installation, d’entretien ou de remplacement lorsque l’on recherche une fixation conducteurs directe et claire dans le tableau. Il s’intègre facilement dans les habitudes de câblage des professionnels sur les circuits de commande et de distribution associés.

Un choix adapté aux automatismes de tableau et aux commandes temporisées courantes

Ce relais temporisé multifonction est particulièrement adapté aux applications où plusieurs logiques de temporisation peuvent être nécessaires selon l’évolution du besoin. Il trouve sa place dans les tableaux de commande, la gestion de cycles machine, les séquences de ventilation, l’éclairage technique, les commandes moteur avec fonction étoile/triangle ou encore les automatismes de distribution nécessitant des délais précis. Son association entre alimentation large, fonctions multiples, 2 inverseurs et format modulaire en fait une solution efficace pour structurer une commande temporisée sans complexifier inutilement l’installation.
