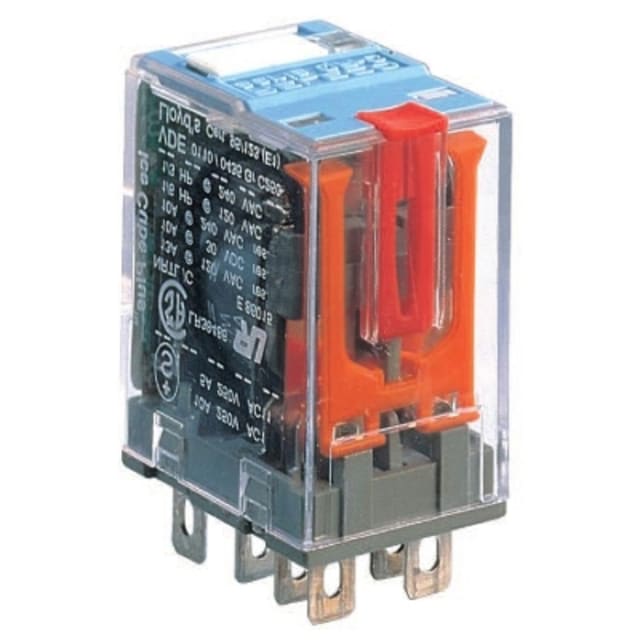

Relais électromécanique 2 inverseurs 24 V AC LED C7-A20X/AC24V

Relais électromécanique 2 inverseurs 24 V AC pour commande et interface

Ce relais électromécanique monostable 24 V AC est conçu pour les fonctions de commande, de report et d’interface dans les tableaux électriques et les montages d’automatisme. Sa configuration à 2 inverseurs permet de basculer deux circuits distincts à partir d’un même ordre de commande, ce qui en fait une solution adaptée aux besoins de commutation, de séparation d’informations ou de pilotage auxiliaire.

Bobine 24 V AC avec signalisation LED intégrée

Alimenté en 24 V AC en 50 Hz comme en 60 Hz, ce relais convient aux installations utilisant une tension de commande alternative standard. La présence d’une LED intégrée facilite le contrôle visuel de l’état de la bobine au moment de la mise sous tension. Ce repérage immédiat est particulièrement utile lors du câblage, des essais fonctionnels et des opérations de maintenance dans une armoire ou un coffret.

Deux contacts inverseurs pour une commutation souple

Grâce à ses 2 contacts inverseurs, ce relais offre une vraie souplesse d’exploitation pour gérer des changements d’état, des reports de défaut, des autorisations ou des asservissements simples. Le courant nominal de 10 A permet son intégration dans de nombreux circuits de commande et d’auxiliaires, tout en conservant un format compact. Sa fonction monostable assure un retour à l’état initial dès la disparition de la tension de commande.

Format enfichable à raccordement par broches

Le raccordement électrique à broches destine ce modèle à un montage sur embase ou socle compatible, selon l’architecture retenue dans l’installation. Cette exécution enfichable simplifie le remplacement du relais sans reprise complète du câblage, ce qui est apprécié en maintenance préventive ou corrective. Le produit est livré sans socle, ce qui permet de sélectionner séparément l’embase adaptée au montage souhaité.

Encombrement réduit pour intégration en tableau

Avec une largeur de 21 mm, une hauteur de 28 mm et une profondeur de 37,5 mm, ce relais électromécanique s’intègre facilement dans les espaces contraints des tableaux, coffrets et ensembles de distribution. Son gabarit compact permet d’optimiser l’implantation des organes de commande tout en conservant une lecture claire de l’appareillage dans les rangées ou sur les platines techniques.

Utilisation adaptée aux automatismes et circuits auxiliaires

Ce relais 24 V AC à 2 inverseurs convient aux applications de commande dans les équipements modulaires, les armoires de pilotage, les interfaces entre automatismes et les circuits auxiliaires de distribution électrique. Il peut être utilisé lorsque l’on recherche une commutation électromécanique simple avec visualisation d’état, notamment pour piloter des ordres, transmettre des informations ou isoler électriquement une commande d’un circuit d’utilisation.

Un choix clair pour remplacer ou compléter un relais de commande

Pour l’installateur comme pour le mainteneur, ce modèle répond à un besoin précis : relais enfichable, commande en 24 V AC, 2 inverseurs, voyant LED et calibre de 10 A. Cette définition technique claire permet de sécuriser le choix du bon composant lors d’un remplacement à l’identique ou de l’ajout d’un relais de contrôle dans un tableau existant, sans introduire de fonction superflue ni de contrainte d’intégration inutile.
