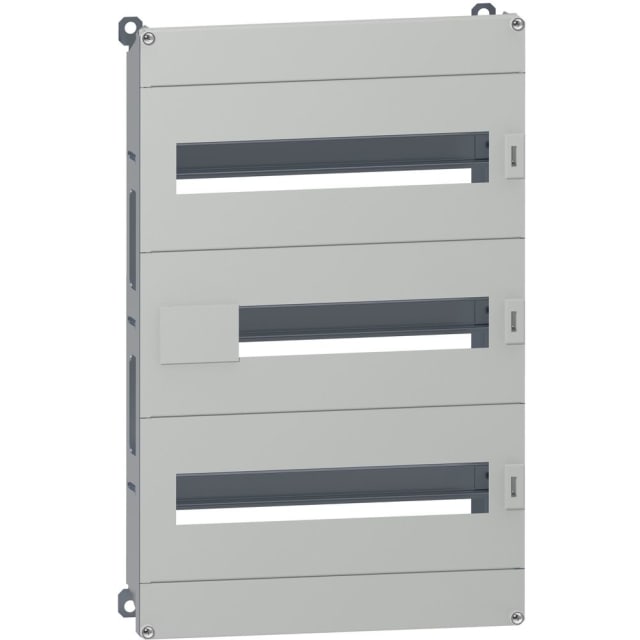

Châssis modulaire pour coffret 600 x 400 mm NSYDLM48P

Châssis modulaire 48 modules pour coffret 600 x 400 mm

Ce châssis modulaire est conçu pour équiper un coffret 600 x 400 mm avec une implantation claire et fonctionnelle des appareillages modulaires. Il permet de créer une distribution électrique structurée dans un format compact, avec une capacité totale de 48 modules de 18 mm répartis sur 3 rails DIN. Cette configuration convient particulièrement aux tableaux nécessitant une organisation lisible, évolutive et propre en façade.

Compatible avec les coffrets de la gamme Spacial CRN

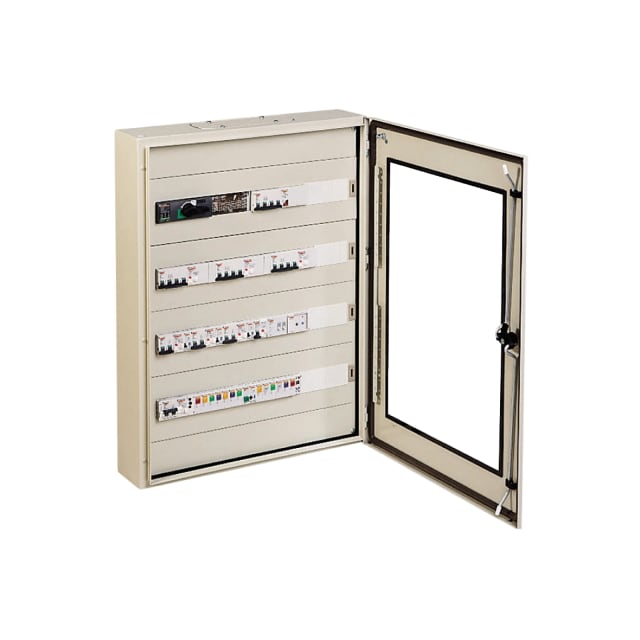

Issu de l’univers Spacial, ce châssis DLM est prévu pour une intégration dans les coffrets compatibles de la gamme Spacial CRN, ainsi que dans d’autres enveloppes associées à cette architecture de montage. Son implantation en face avant du coffret facilite la réalisation d’un tableau modulaire cohérent, avec une présentation adaptée aux besoins de distribution et de protection électrique en environnement tertiaire, industriel ou technique.

Organisation pratique avec 3 rails DIN de 16 modules

La présence de 3 rails DIN de 35 mm, chacun prévu pour 16 modules, simplifie l’agencement des disjoncteurs, interrupteurs différentiels, protections divisionnaires et autres appareils modulaires. Cette répartition en trois rangées aide à séparer les départs, à hiérarchiser les circuits et à rendre le coffret plus lisible au câblage comme à la maintenance. Pour l’installateur, cela apporte un vrai confort dans la composition du tableau.

Montage avant avec réglage en hauteur du rail DIN

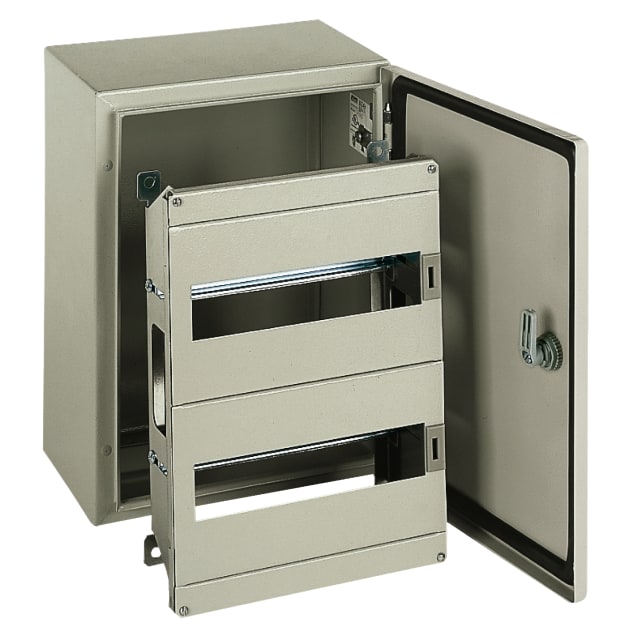

Le châssis se monte à l’avant du coffret et intègre un système de glissière crantée permettant un réglage en hauteur des rails DIN de 40 à 85 mm. Cette possibilité d’ajustement est utile pour adapter l’implantation aux contraintes de câblage, à l’encombrement des appareils ou à la finition en façade. Elle permet d’obtenir une installation plus nette et plus facile à exploiter lors du raccordement.

Façade équipée avec capots de finition et couverture découpée

Le produit est livré avec couverture et découpes de façade afin d’assurer une présentation ordonnée des appareillages modulaires une fois installés. Les 3 faces avant associées aux rails DIN, complétées par 2 capots de finition, participent à une intégration propre du tableau dans le coffret. Ce type de configuration est particulièrement adapté lorsque l’on recherche une façade mieux structurée, avec accès direct aux organes modulaires sans montage improvisé.

Bornier neutre et terre inclus pour faciliter la distribution

Ce châssis modulaire intègre également un bornier neutre/terre, ce qui permet de centraliser plus simplement les raccordements correspondants dans le coffret. La composition fournie comprend un bornier 2 x 16 mm² et 5 x 6 mm², pratique pour organiser les connexions de protection et de neutre sans ajouter d’accessoires séparés dès le départ. C’est un point utile pour gagner en lisibilité interne et préparer un câblage plus méthodique.

Construction acier et format adapté aux intégrations techniques

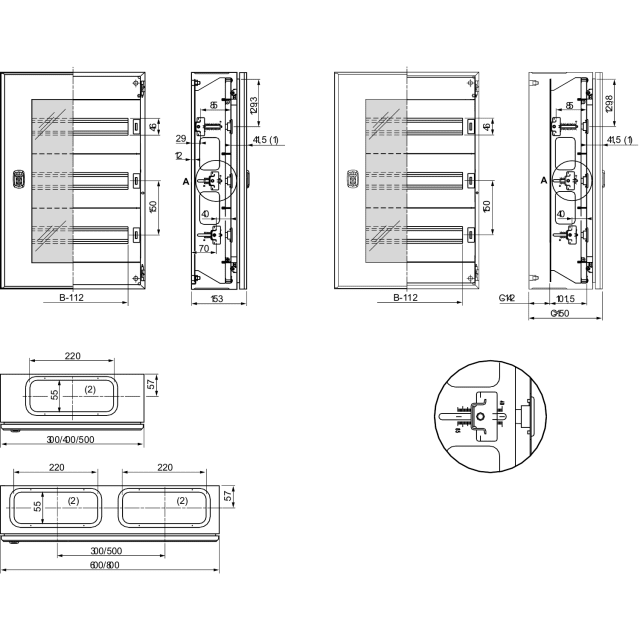

Fabriqué en acier avec finition grise RAL 7035, ce châssis présente des dimensions de 553 mm de hauteur, 355 mm de largeur et 101,5 mm de profondeur. Il s’intègre dans une logique d’équipement de coffret mural avec un encombrement adapté au format 600 x 400 mm. L’absence de plaque de montage oriente clairement le produit vers un usage modulaire sur rails DIN, avec une architecture pensée pour la distribution plutôt que pour le montage sur fond de coffret.
