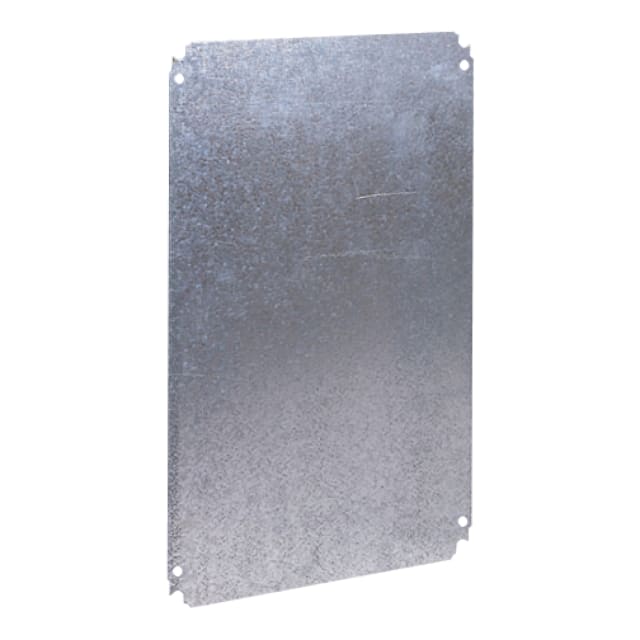

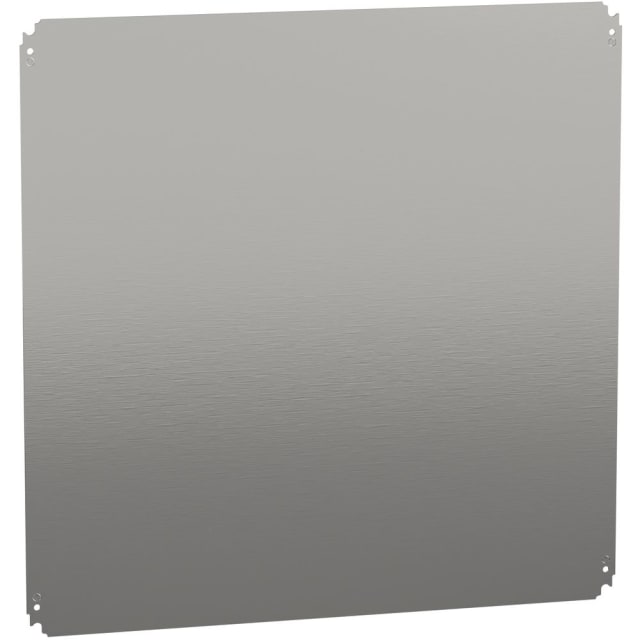

Châssis plein métallique 800 x 800 mm NSYMM88

Châssis plein métallique 800 x 800 mm pour intégration dans coffret de distribution

Ce châssis plein métallique 800 x 800 mm est conçu comme accessoire de montage pour les coffrets de la gamme Spacial CRN, ainsi que pour les enveloppes compatibles S3D, S3X et PLM. Il permet de créer une surface de fixation pleine à l’intérieur du coffret afin d’installer proprement des équipements électriques, des appareillages, des borniers, des composants de commande ou des accessoires techniques nécessitant un support rigide et continu.

Format adapté aux coffrets 800 x 800 mm avec surface utile optimisée

Prévu pour des enveloppes de dimensions nominales 800 x 800 mm, ce modèle offre une surface de montage utile de 750 x 750 mm. Ce dimensionnement facilite l’implantation des composants tout en respectant l’architecture interne du coffret. Il constitue une solution pertinente pour organiser un tableau de distribution, préparer un câblage structuré ou réaliser un montage technique nécessitant une implantation nette et lisible.

Montage polyvalent pour configuration sur mesure

Ce châssis plein est conçu pour un usage multi-application. Il peut être installé par fixation directe sur les plots arrière avec vis M8, ou en positionnement pas à pas selon la configuration de l’enveloppe. Cette souplesse de montage permet d’adapter l’agencement intérieur aux contraintes du projet, qu’il s’agisse d’intégrer des protections, des rails, des interfaces de commande ou des ensembles de raccordement dans un coffret mural.

Construction en acier galvanisé pour un support technique fonctionnel

Réalisé en acier avec traitement de surface galvanisé, ce châssis apporte une base métallique pleine adaptée aux environnements où l’on recherche une fixation stable des équipements. L’absence de poinçonnage laisse une liberté totale pour le perçage, l’implantation et l’usinage selon les besoins réels du chantier ou de l’atelier. C’est un avantage concret pour les intégrateurs qui souhaitent composer eux-mêmes leur plaque de montage sans contrainte de perforations prédéfinies.

Capacité de charge élevée pour appareillages et équipements internes

Avec une charge admissible jusqu’à 150 kg, ce châssis plein métallique convient aux montages intégrant des composants de masse significative. Il peut ainsi recevoir des ensembles techniques plus exigeants qu’une simple platine légère, tout en conservant une implantation cohérente dans le coffret. Cette capacité est particulièrement intéressante pour les applications de distribution électrique, d’automatisme ou de commande nécessitant un support robuste pour plusieurs équipements regroupés.

Compatibilité avec les enveloppes Spacial CRN, S3D, S3X et PLM

Ce modèle est destiné aux installateurs et tableautiers qui travaillent sur plusieurs familles de coffrets et souhaitent conserver une logique d’accessoires homogène. Sa compatibilité avec les séries Spacial CRN, Spacial S3D, Spacial S3X et Thalassa PLM simplifie le choix du bon support de montage lors de la préparation d’un tableau ou de l’aménagement d’une enveloppe. Cela aide à sécuriser la sélection du produit et à gagner du temps lors de l’équipement intérieur.

Un accessoire utile pour organiser l’intérieur du tableau électrique

Dans un coffret de distribution, le châssis plein joue un rôle essentiel pour structurer l’espace disponible et préparer une implantation claire des composants. Il permet de séparer les fonctions, de disposer les appareils de manière rationnelle et de faciliter le passage des câbles ainsi que les opérations de maintenance. Livré à l’unité, ce châssis métallique 800 x 800 mm constitue une base de montage pratique pour les professionnels recherchant une solution nette, adaptable et pensée pour l’équipement intérieur des coffrets.
