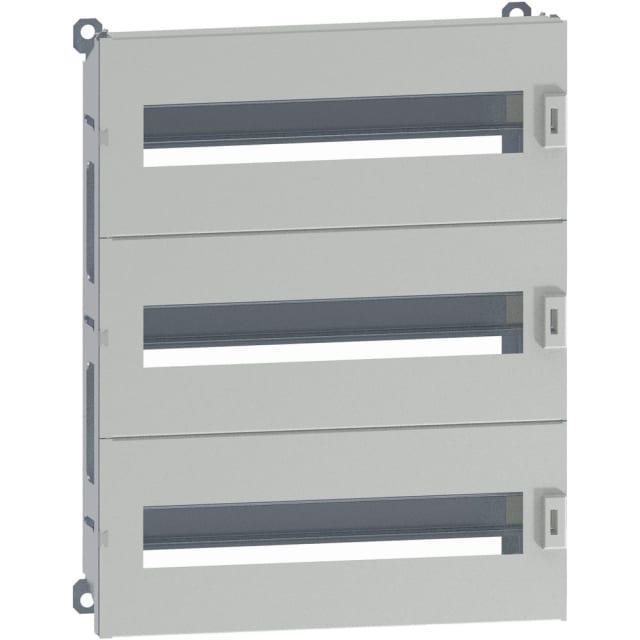

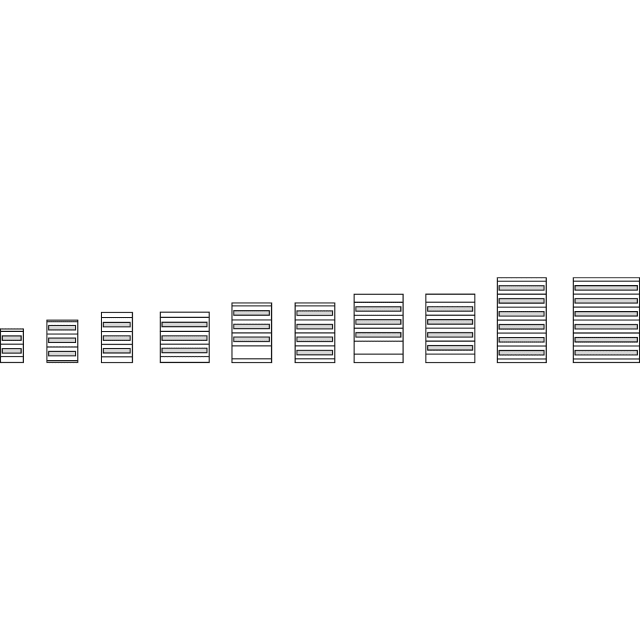

Châssis modulaire 48 modules pour coffret H500xL400 NSYDLM48

Châssis modulaire 48 modules pour coffret H500xL400 : une base claire pour la distribution

Ce châssis modulaire 48 modules est conçu pour équiper un coffret mural au format H500 x L400 avec une implantation nette et directement adaptée à la distribution modulaire. Sa configuration sur 3 rails DIN de 16 modules permet d’organiser proprement les appareillages de protection, de commande et de répartition dans un volume cohérent, tout en conservant une lecture simple du tableau au moment du câblage comme lors des interventions ultérieures.

Compatibilité pensée pour les coffrets de la série Spacial CRN

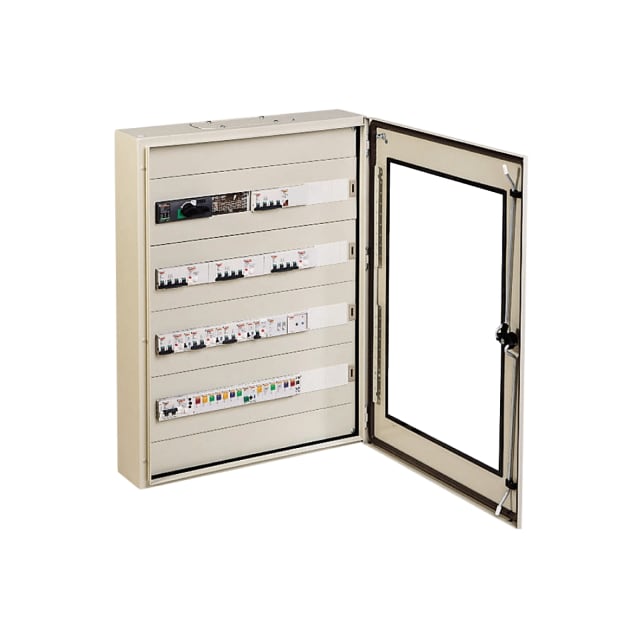

Ce modèle s’intègre dans les coffrets compatibles de la série Spacial CRN au format 500 x 400 mm. Il convient particulièrement lorsque l’objectif est de transformer un coffret nu en tableau modulaire fonctionnel, sans recourir à une plaque de montage pleine. Pour l’installateur, cela simplifie le choix du bon accessoire et évite les adaptations approximatives sur chantier.

Implantation 48 modules sur 3 rails DIN pour une organisation plus lisible

Avec 48 modules au total répartis sur 3 rails DIN, ce châssis permet de structurer l’appareillage par rangée selon les usages : protections terminales, départs spécialisés, commande ou auxiliaires. Cette répartition favorise une meilleure séparation des fonctions dans le coffret, améliore la lisibilité en face avant et facilite les évolutions d’équipement lorsque le tableau doit être complété ou réorganisé.

Réglage de profondeur et montage avant pour faciliter l’intégration

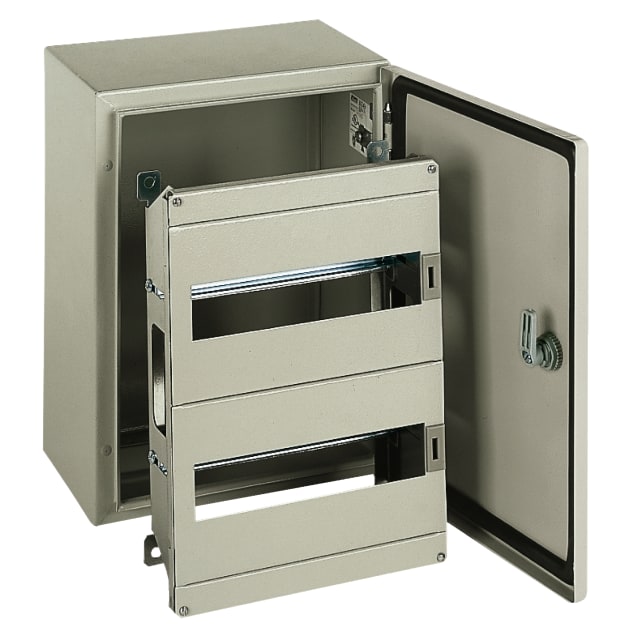

Le châssis est prévu pour un montage avant dans le coffret, avec un réglage en profondeur des rails DIN permettant d’ajuster la position entre 40 et 85 mm. Ce point est particulièrement utile pour aligner correctement les appareils avec la face avant, gérer l’encombrement de certains modules et préserver un passage de câbles plus rationnel. La présence d’une couverture avec découpe contribue à une présentation plus propre de l’ensemble une fois les appareillages installés.

Équipement complet pour une finition de tableau plus propre

La conception intègre une couverture, des faces avant pour rails DIN ainsi qu’un bornier neutre/terre, ce qui permet de constituer un ensemble modulaire plus directement exploitable. La présence des bornes N/PE est un atout pratique pour centraliser les raccordements de conducteurs associés, limiter les ajouts dispersés dans le coffret et améliorer l’ordonnancement intérieur du tableau.

Dimensions adaptées à l’intégration sans surcharge du coffret

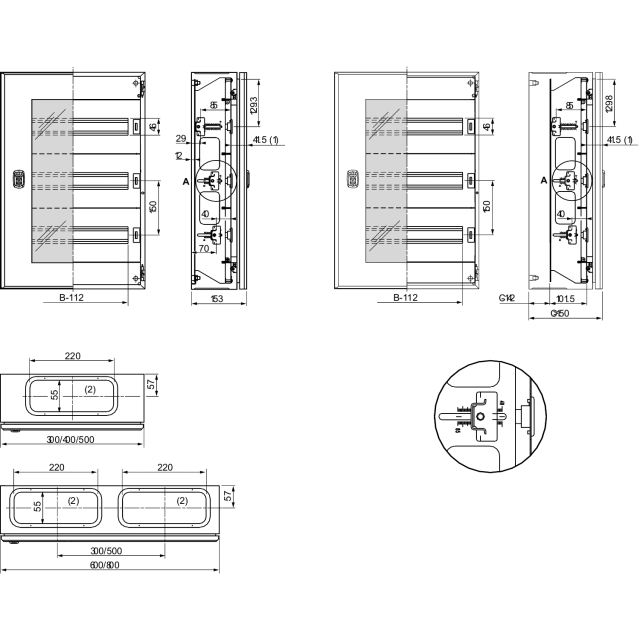

Avec une hauteur de 453 mm, une largeur de 355 mm et une profondeur de 101,5 mm, ce châssis présente des proportions adaptées au coffret correspondant tout en laissant une implantation structurée de l’appareillage. Ce format aide à exploiter l’espace utile sans alourdir l’intérieur avec une solution surdimensionnée, ce qui est recherché dans les réalisations où la compacité et la clarté de montage comptent autant que la capacité modulaire.

Construction acier et finition grise pour les environnements de tableau

Réalisé en acier avec une finition grise RAL 7035, ce châssis s’accorde visuellement avec les coffrets de son environnement de montage. Cette exécution convient aux intégrations en tableau mural lorsque l’on recherche une base métallique dédiée à l’appareillage modulaire, avec une présentation homogène entre structure interne, face avant et accessoires de finition.
