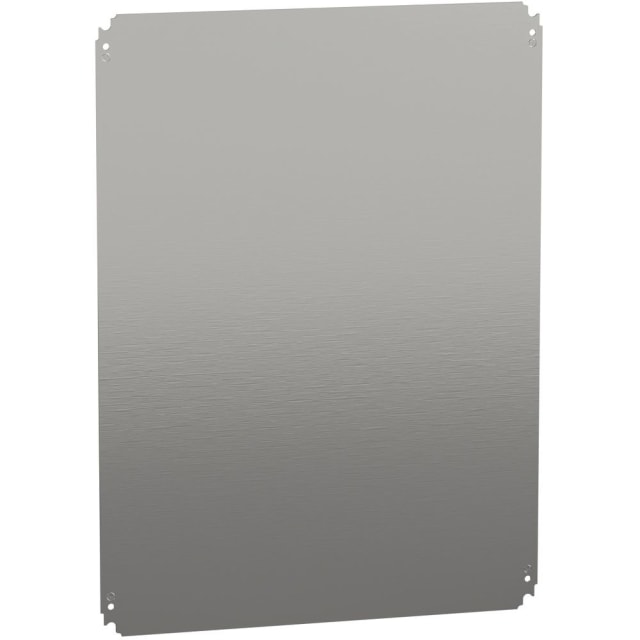

Châssis plein métallique 800×600 pour coffret NSYMM86

Châssis plein métallique 800×600 pour intégration dans coffret mural

Ce châssis plein métallique 800×600 est un accessoire de montage conçu pour équiper un coffret compatible de la gamme Spacial. Il permet de créer une surface de fixation simple et dégagée à l’intérieur de l’enveloppe, afin d’installer proprement les appareillages, composants de commande, borniers ou accessoires de distribution. Son format est adapté aux coffrets de dimensions nominales 800 x 600 mm, avec une plaque utile pensée pour l’intégration technique en armoire ou coffret mural.

Compatibilité pensée pour plusieurs coffrets de la gamme Spacial

Ce modèle est prévu pour une compatibilité avec plusieurs enveloppes de l’univers Spacial, notamment CRN, S3D et S3X, ainsi qu’avec certains coffrets Thalassa PLM. Cette polyvalence facilite la standardisation sur chantier comme en atelier, en particulier lorsque plusieurs types de coffrets sont utilisés dans une même installation. La variante convient également à certaines configurations de coffrets H800 x L1200, ce qui peut être utile dans des montages spécifiques ou des implantations nécessitant une adaptation interne précise.

Montage polyvalent sur glissières ou sur plots arrière

Le châssis peut être installé selon deux modes de montage : en positionnement pas à pas sur glissières internes, ou en fixation directe sur plots arrière avec vis M8. Cette double possibilité donne davantage de souplesse lors de l’implantation des équipements et permet d’adapter la plaque aux contraintes du coffret et à l’organisation des composants. Pour l’intégrateur, cela se traduit par un montage plus pratique lorsque l’espace intérieur doit être exploité avec méthode.

Surface pleine pratique pour une implantation libre des composants

La conception pleine, sans poinçonnage, laisse une liberté totale pour le perçage, le traçage et la fixation des équipements selon les besoins du tableau. Ce type de châssis convient particulièrement lorsque l’implantation ne peut pas être standardisée ou lorsqu’elle doit s’adapter à des appareils spécifiques. Il constitue une base intéressante pour les montages sur mesure, en permettant d’organiser les éléments électriques sans contrainte de perforations imposées à l’avance.

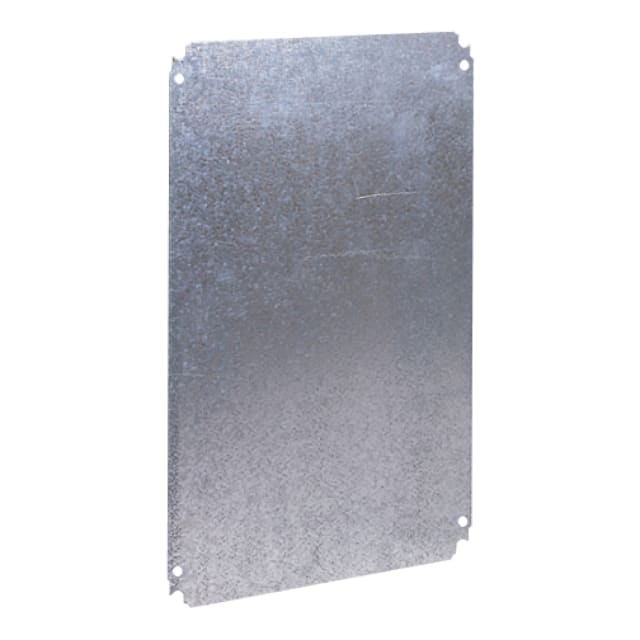

Acier galvanisé pour un support technique prêt à l’usage

Fabriqué en acier avec traitement de surface galvanisé, ce châssis associe rigidité mécanique et surface adaptée à un usage en coffret. L’acier galvanisé apporte un support stable pour la fixation des matériels et simplifie l’intégration dans des ensembles de distribution ou de commande. Avec une épaisseur de 2,5 mm, cette plaque de montage est dimensionnée pour recevoir des équipements variés tout en conservant une bonne tenue lors de l’assemblage.

Dimensions utiles et charge admissible adaptées à l’équipement du coffret

Pour un coffret nominal 800 x 600 mm, le châssis présente des dimensions réelles de 750 mm en hauteur et 550 mm en largeur, avec une profondeur de 125 mm. Ce format est cohérent avec une implantation interne efficace, en laissant la place nécessaire aux fixations et à l’intégration dans l’enveloppe. La charge admissible permanente atteint 135 kg, ce qui permet d’envisager le montage de nombreux composants et sous-ensembles, y compris dans des configurations techniques plus chargées.

Une solution adaptée aux tableaux de distribution et coffrets techniques

Dans un tableau électrique, un coffret de distribution ou une enveloppe technique, ce châssis plein métallique constitue une base de montage particulièrement utile pour organiser l’appareillage et structurer l’intérieur du coffret. Il convient aussi bien à la réalisation de tableaux divisionnaires qu’à des ensembles de commande, d’automatisme ou de protection. Son usage multi-application en fait un accessoire pertinent lorsque l’on recherche une implantation nette, rationnelle et facile à personnaliser selon le projet.
