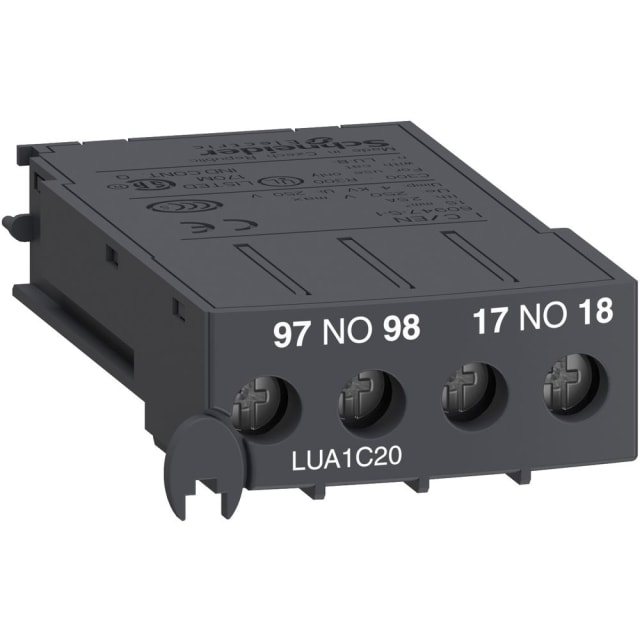

Bloc de contacts auxiliaires TeSys U 1NO+1NO LUA1C20

Bloc auxiliaire de signalisation pour départ moteur TeSys U

Le bloc de contacts auxiliaires TeSys U 1NO+1NO LUA1C20 est un module de signalisation conçu pour les contrôleurs de démarreur TeSys U. Il ajoute deux contacts à fermeture destinés à remonter des informations d’état utiles dans une armoire de commande, un coffret industriel ou une chaîne de pilotage machine. Ce format s’adresse aux intégrateurs et mainteneurs qui ont besoin d’une lecture claire des états du démarreur sans alourdir l’ensemble avec des accessoires inadaptés.

Deux informations d’état distinctes pour la commande et la supervision

Ce bloc fournit deux contacts NO de signalisation. Dans l’usage TeSys U, il est prévu pour transmettre un contact lié à l’état ouvert/fermé du démarreur et un contact de signalisation de déclenchement. Cette double information permet d’améliorer le retour d’état vers l’automate, le relais de commande, les voyants de façade ou les circuits de report, avec une lecture plus exploitable qu’un simple contact unique.

Intégration directe dans l’architecture TeSys Ultra

Le modèle est de type intégrable, prévu pour s’insérer à l’emplacement dédié de la base d’alimentation compatible de la gamme TeSys Ultra. Cette conception facilite l’ajout de fonctions de signalisation sans modifier l’implantation générale du départ moteur. Pour l’installateur, cela permet de conserver une solution compacte, cohérente avec l’environnement TeSys U, et adaptée aux ensembles de commande machine, de protection spécifique et de distribution en coffret.

Caractéristiques de contact adaptées aux circuits de commande

Le LUA1C20 dispose de 2 contacts à fermeture, sans contact à ouverture et sans contact inverseur. Son courant de service assigné en AC-15 à 230 V est de 2,5 A, ce qui le destine aux circuits de commande, de report d’information et d’interface de signalisation plutôt qu’aux usages de puissance. Cette configuration répond bien aux besoins de retour d’état vers des entrées d’automates, relais auxiliaires ou organes de signalisation présents dans les tableaux électriques industriels.

Raccordement à vis pour un câblage simple et net

L’exécution du raccordement électrique par vis permet une connexion directe, lisible et pratique dans les environnements où la précision du câblage et la tenue du serrage comptent au quotidien. Ce type de raccordement convient particulièrement aux interventions de montage, de remplacement ou de maintenance sur installations industrielles, en offrant une mise en œuvre familière aux professionnels du matériel électrique.

Fonction de signal d’erreur utile pour l’exploitation

Le bloc intègre une fonction de signalisation dédiée aux situations de défaut, avec un commutateur de signal en cas d’erreur indiqué dans les données techniques. Dans une logique d’exploitation, cela aide à séparer l’information de disponibilité de l’information de déclenchement, ce qui simplifie le diagnostic en façade, la remontée d’alarme et l’analyse de l’état du départ moteur dans les automatismes de commande.

Un choix pertinent pour compléter un ensemble de commande machine

Ce bloc de contacts auxiliaires est particulièrement adapté lorsque l’on souhaite enrichir un démarreur TeSys U avec des retours d’état exploitables, sans sortir de l’écosystème prévu pour la gamme. Il convient aux applications de commande machine, de tableaux de distribution, de protections électriques spécifiques et d’armoires industrielles où la remontée d’information doit rester compacte, claire et facilement intégrable au câblage existant.
