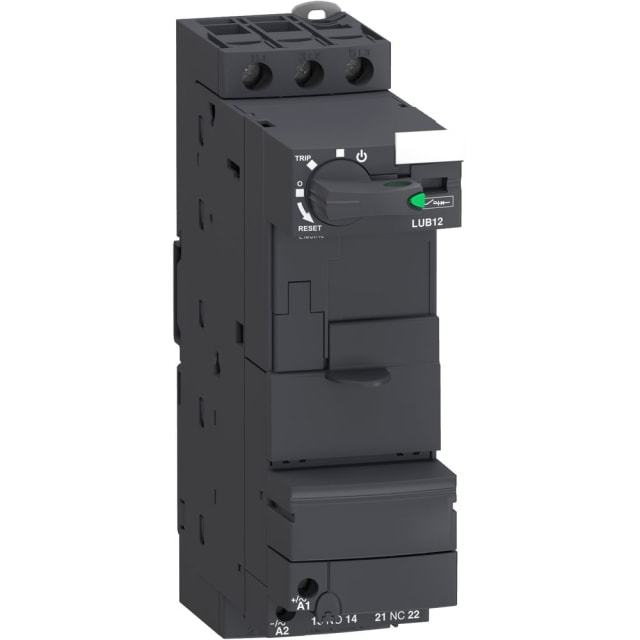

Base de puissance TeSys U 12A 3 pôles bornes à vis LUB12

Base de puissance TeSys U 12 A pour démarreur moteur modulaire

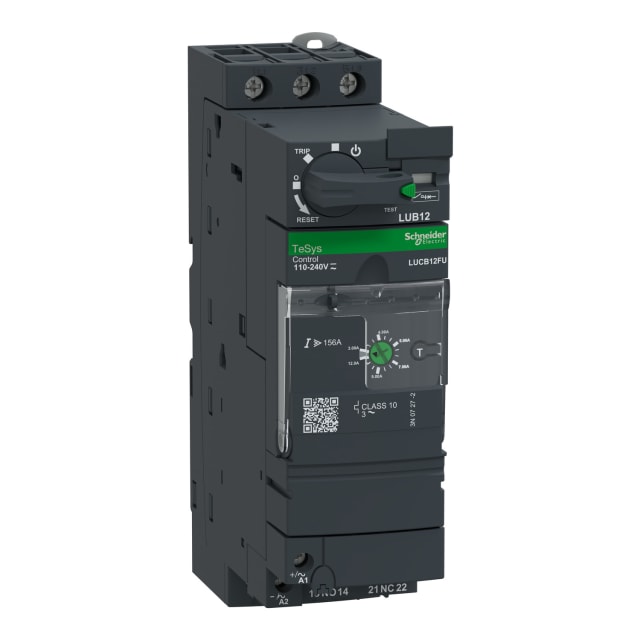

La base de puissance TeSys U LUB12 est destinée à la réalisation d’un démarreur-contrôleur moteur compact pour applications triphasées. Cette version 3 pôles 12 A constitue l’élément de puissance à associer à une unité de contrôle compatible de la gamme TeSys U afin de former un ensemble de commande et de protection moteur complet. Elle convient particulièrement aux installations industrielles recherchant un départ moteur modulaire, peu encombrant et simple à intégrer dans une armoire.

Conçue pour moteurs triphasés jusqu’à 5,5 kW à 400 V

Cette base de puissance est adaptée aux applications moteur jusqu’à 5,5 kW en AC-3 sous 400 V, avec un courant de fonctionnement nominal de 12 A. Elle prend aussi en charge 3 kW sous 230 V triphasé. Sa plage de réglage surcharge de 3 à 12 A, via l’unité de contrôle associée, permet de cibler précisément le calibre de protection selon le moteur utilisé. C’est une solution pertinente pour les départs moteurs où la compacité doit aller de pair avec une vraie souplesse de configuration.

Pouvoir de coupure élevé et protection intégrable dans un seul ensemble

La LUB12 s’inscrit dans une architecture de démarreur moteur intégrée capable d’offrir un niveau de coupure élevé, avec une intensité conditionnelle pouvant atteindre 50 kA en type 2 à 230 V et 400 V. La base intègre la fonction de coupure et se combine avec l’unité de contrôle pour gérer la surcharge et le court-circuit dans un ensemble cohérent. Pour l’exploitant, cela facilite la conception d’un départ moteur lisible, rationnel et adapté aux environnements industriels de commande moteur.

Format compact 45 mm pour coffrets et armoires à espace réduit

Avec seulement 45 mm de largeur pour 154 mm de hauteur et 126 mm de profondeur, cette base de puissance TeSys U est particulièrement intéressante lorsque l’espace disponible dans l’armoire est limité. Son format étroit permet de densifier les équipements sans basculer vers une solution complexe à maintenir. Elle se monte sur rail profilé DIN et accepte également une fixation par vis, ce qui simplifie l’intégration dans des tableaux neufs comme en rénovation.

Raccordement à vis et exploitation pratique en environnement industriel

Le raccordement principal s’effectue par bornes à vis, tout comme les circuits auxiliaires et de commande. Ce choix répond bien aux besoins des intégrateurs et câbleurs recherchant une connexion franche et adaptée aux opérations de montage en atelier. La présence de 1 contact auxiliaire NO et 1 contact auxiliaire NC permet de gérer simplement les retours d’état ou les fonctions de commande usuelles dans une logique de départ moteur direct.

Commande AC/DC et usage polyvalent dans les installations

Cette base accepte une tension de commande AC/DC avec des plages étendues selon le type d’alimentation : 24 à 240 V en AC 50/60 Hz et 24 à 220 V en DC. Cette polyvalence facilite l’intégration dans de nombreuses architectures de commande sans multiplier les références de base. Pour les bureaux d’études comme pour la maintenance industrielle, cela aide à standardiser les départs moteur autour d’une plateforme modulaire plus simple à déployer.

Protection, compacité et modularité pour la commande moteur

La TeSys U LUB12 convient aux projets où l’on cherche une base de puissance compacte, modulaire et clairement orientée commande moteur. Son indice de protection IP20, sa compensation thermique de surcharge, sa tenue en température ambiante jusqu’à 70 °C sans restriction et son architecture prévue pour recevoir une unité de contrôle dédiée en font une solution adaptée aux ensembles de variation et commande moteur installés en coffret. Elle s’adresse aux professionnels souhaitant construire un départ moteur direct structuré, évolutif et proprement dimensionné.
