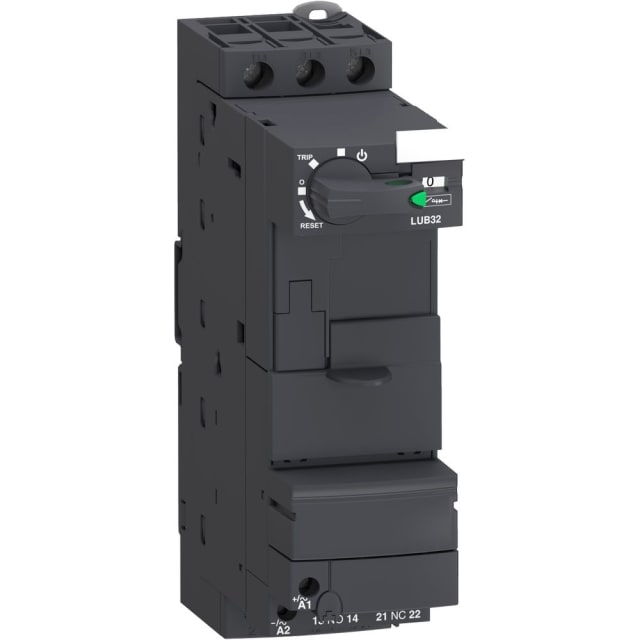

Base d’alimentation moteur 32 A bornes à vis LUB32

Base d’alimentation moteur 32 A pour démarreur modulaire TeSys Ultra

La base d’alimentation moteur LUB32 est destinée à la réalisation d’un démarreur-contrôleur direct pour moteur triphasé au sein de l’écosystème TeSys Ultra. Cette base 3 pôles 32 A constitue l’élément de puissance à compléter avec une unité de contrôle compatible afin de former un ensemble compact de commande et de protection moteur. Elle convient aux applications jusqu’à 15 kW sous 400 V et s’intègre particulièrement bien dans les armoires industrielles où l’encombrement, la lisibilité de câblage et la modularité sont recherchés.

Conception modulaire pensée pour la commande moteur industrielle

Cette base standard reçoit les fonctions essentielles de puissance, de commande et d’interface mécanique, avec poignée rotative en face avant et architecture prévue pour l’ajout de modules complémentaires. Cette conception permet de construire un démarreur moteur évolutif, depuis une configuration de protection et commande de base jusqu’à une solution plus avancée selon les besoins de l’installation. Pour l’intégrateur comme pour le mainteneur, cela facilite la cohérence d’équipement sur plusieurs départs moteurs et simplifie la gestion des configurations.

Calibre 32 A et puissance adaptée aux moteurs triphasés jusqu’à 15 kW

La LUB32 est conçue pour un courant de service de 32 A, avec une puissance de fonctionnement nominale atteignant 15 kW en AC-3 sous 400 V, ainsi que 7,5 kW sous 230 V triphasé. Sa plage de surcharge de 4,5 à 32 A permet de couvrir de nombreuses applications de démarrage direct sur machines, convoyeurs, pompes, ventilateurs ou ensembles techniques nécessitant une commande moteur centralisée et rationnelle. Le large spectre de tension de commande en AC/DC renforce sa souplesse d’intégration dans des schémas de commande variés.

Pouvoir de coupure élevé pour une meilleure tenue en environnement exigeant

Cette base d’alimentation moteur se distingue par une forte capacité de tenue au court-circuit, avec des niveaux élevés de coupure conditionnelle selon la configuration associée. Elle intègre un déclenchement au court-circuit et s’inscrit dans une logique de démarreur compact capable de répondre aux contraintes des départs moteurs industriels. Pour l’exploitant, cela signifie un appareil adapté aux tableaux où la continuité de service, la sélectivité de protection et la compacité doivent rester compatibles avec des contraintes électriques soutenues.

Raccordement à vis et format compact pour un câblage pratique en coffret

Le raccordement principal et les circuits auxiliaires et de commande s’effectuent par bornes à vis, une solution appréciée pour le serrage maîtrisé et la maintenance en environnement industriel. Avec seulement 45 mm de largeur pour 154 mm de hauteur et 126 mm de profondeur, cette base TeSys Ultra optimise la place disponible sur rail DIN ou en fixation par vis. Son faible encombrement permet de densifier les départs moteurs dans les coffrets sans compliquer l’accessibilité des connexions.

Commande intégrée avec contacts auxiliaires et poignée rotative cadenassable

La base dispose d’un contact auxiliaire NO et d’un contact auxiliaire NC, utiles pour les retours d’état, les interverrouillages ou les fonctions de signalisation dans les automatismes. La poignée rotative intégrée apporte une commande frontale claire et exploitable directement en façade d’armoire. Sa possibilité de cadenassage renforce la maîtrise des interventions lors des opérations de consignation mécanique du départ moteur, tout en conservant une présentation compacte et ordonnée.

Protection thermique compensée et tenue en ambiance jusqu’à 70 °C

La protection contre les surcharges compensée en température constitue un atout pour les installations soumises à des variations thermiques. La base accepte une température ambiante maximale de 70 °C sans restriction, ce qui la rend pertinente pour des armoires techniques, ensembles de production ou applications industrielles où l’échauffement interne peut être important. Son indice de protection IP20 la destine à une intégration en enveloppe, au sein d’un coffret ou d’une armoire de commande correctement adaptés.

Un choix pertinent pour constituer un départ moteur compact et structuré

Pour un tableautier, un automaticien ou un service maintenance, la base d’alimentation moteur 32 A à bornes à vis LUB32 représente une solution claire pour construire un départ moteur modulaire, compact et lisible. Son positionnement dans la gamme TeSys Ultra, sa compatibilité avec une unité de contrôle dédiée, son calibre de 32 A et son format étroit en font un composant particulièrement adapté aux armoires de commande moteur où l’on recherche une intégration propre, une exploitation simple et une architecture évolutive.
