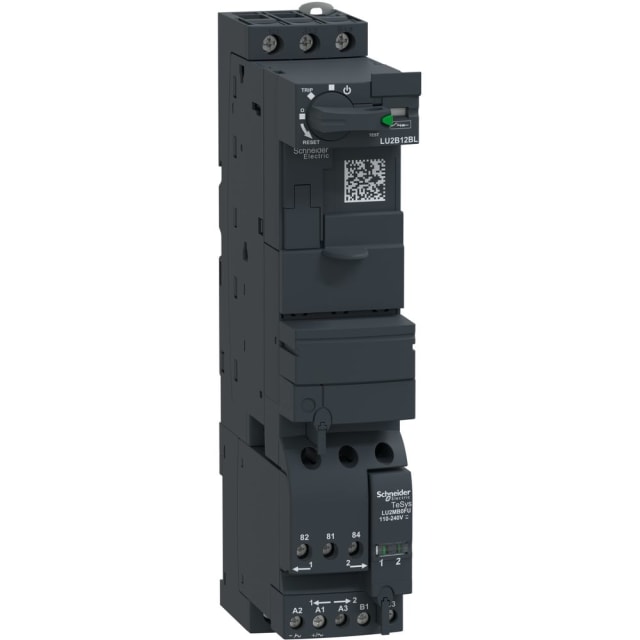

Base puissance inverseur 12A 24V CC TeSys U LU2B12BL

Base puissance inverseur TeSys U pour démarrage moteur réversible

La base puissance inverseur LU2B12BL est conçue pour réaliser la commande d’un moteur triphasé avec inversion de sens dans un ensemble TeSys U. Cette configuration répond aux besoins des applications industrielles qui exigent un changement de rotation maîtrisé, tout en conservant une architecture compacte et modulaire. Son format s’intègre dans les ensembles de démarrage moteur de la gamme TeSys U, avec une logique de montage pensée pour la commande et la protection des départs moteurs.

Calibre 12 A avec commande en 24 V CC

Ce modèle est prévu pour un courant de service de 12 A et une tension de commande en 24 V courant continu. Il convient aux installations où la commande en basse tension continue est privilégiée pour l’automatisme, les armoires industrielles et les circuits de pilotage. En utilisation moteur, il prend en charge une puissance de service AC-3 jusqu’à 5,5 kW à 400 V, avec également 3 kW à 230 V triphasé. Cette base puissance inverseur constitue ainsi une solution adaptée aux départs moteurs demandant à la fois inversion et cohérence avec une commande en 24 V CC.

Protection moteur intégrée dans une logique modulaire

La LU2B12BL s’inscrit dans le principe TeSys U, qui permet d’associer la base puissance à l’unité de contrôle adaptée au besoin de protection et d’exploitation. La plage de réglage surcharge de 3 à 12 A facilite l’ajustement au moteur utilisé dans la limite du calibre prévu. La protection contre les surcharges compensée en température apporte une réponse stable dans les environnements où la température ambiante peut varier, tandis que la fonction de déclenchement au court-circuit participe à la sécurisation du départ moteur.

Conçue pour les départs moteurs avec inversion de sens

Cette base est de type starter à inversion, ce qui la destine aux équipements nécessitant une marche avant et une marche arrière. Elle trouve naturellement sa place sur des convoyeurs, mécanismes de translation, petites machines de manutention ou ensembles techniques où l’inversion de rotation fait partie du cycle normal de fonctionnement. La présence de contacts auxiliaires intégrés, avec 1 contact à fermeture et 1 contact à ouverture, facilite le report d’état et l’intégration dans les circuits de commande.

Montage en armoire simple et raccordement à vis

Le raccordement principal comme le raccordement des circuits auxiliaires et de commande se font par vis, un choix apprécié pour les câblages industriels demandant un serrage direct et lisible. La base accepte le montage sur barre profilée, ce qui simplifie son intégration dans un coffret ou une armoire électrique. Avec des dimensions de 45 mm de largeur, 224 mm de hauteur et 126 mm de profondeur, elle aide à construire des départs moteurs compacts sans sacrifier l’accessibilité au câblage.

Adaptée aux environnements industriels de commande moteur

Avec un indice de protection IP20, cette base puissance inverseur est destinée à une installation dans une enveloppe adaptée, comme une armoire ou un coffret électrique. Elle peut être utilisée dans des environnements où la température ambiante peut atteindre 70 °C sans restriction indiquée. Son exécution sans transformateur ni fusible intégré convient aux architectures où la protection et l’alimentation de commande sont définies au niveau global de l’installation, selon les choix du concepteur d’armoire.

Un choix pertinent pour compléter un ensemble TeSys U

Cette base puissance inverseur 12 A s’adresse aux professionnels recherchant un composant TeSys U dédié à la variation de sens de rotation d’un moteur, avec commande 24 V CC et encombrement maîtrisé. Elle permet de bâtir un départ moteur réversible cohérent avec les besoins de commande industrielle, de protection moteur et de câblage en armoire. Pour l’achat de matériel industriel, d’appareillage de commande moteur ou de démarreurs moteur, ce modèle constitue une base claire et spécifique pour les montages à inversion dans la gamme TeSys U.
