Bornier triphasé pour barres GV2 63A 690V GV1G09

Bornier triphasé pour alimentation de jeux de barres GV2

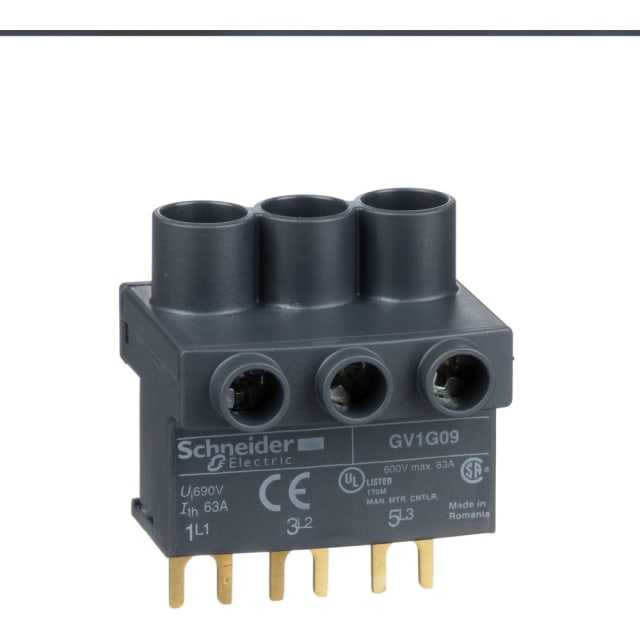

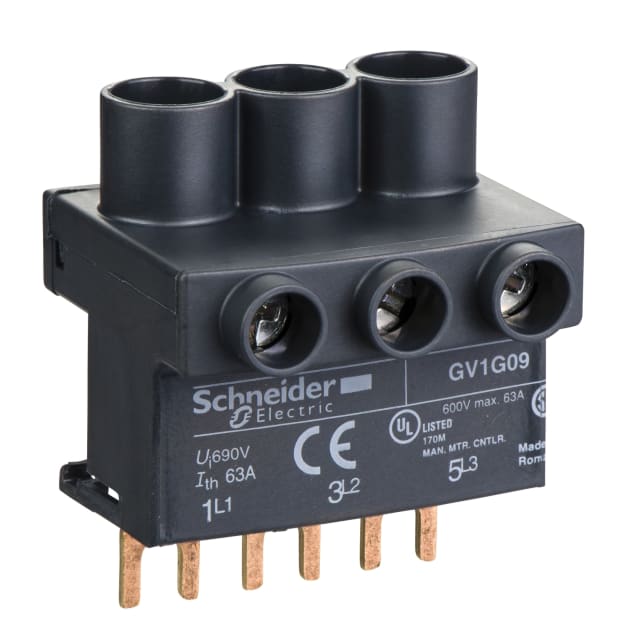

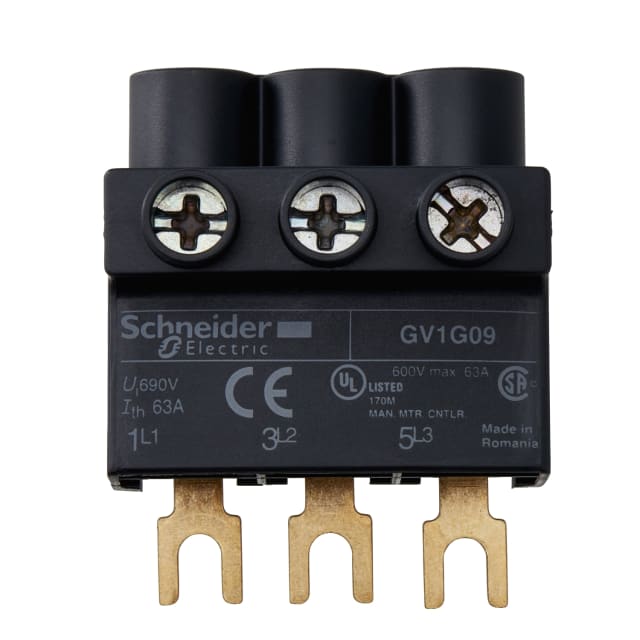

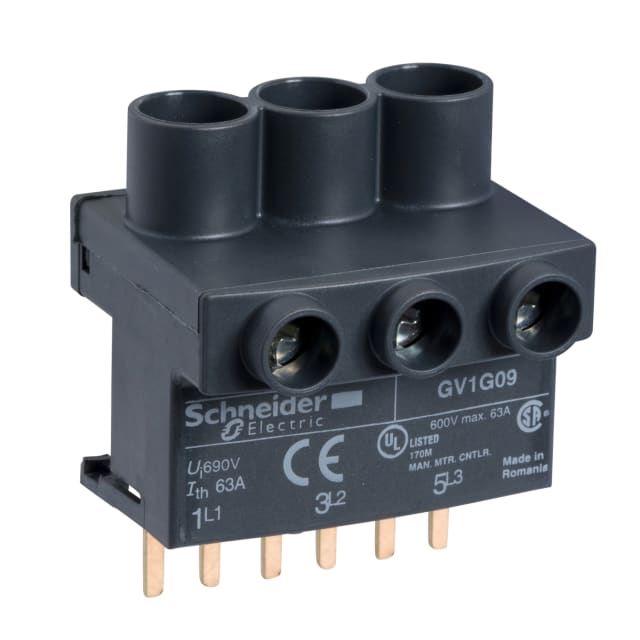

Ce bornier triphasé est conçu pour l’alimentation de jeux de barres GV2G dans les ensembles de commande et de protection moteur. Il se monte sur la partie supérieure des appareils raccordés par barres, afin de créer une arrivée d’alimentation propre, compacte et directement adaptée aux architectures de distribution en coffret. Sa configuration 3 pôles en fait une solution pratique pour les montages triphasés nécessitant une liaison claire entre l’arrivée principale et le peigne de répartition.

Intégration directe dans les tableaux et ensembles moteur

Prévu pour un montage supérieur, ce bornier s’insère directement sur les bornes hautes des dispositifs compatibles raccordés par jeux de barres. Cette conception facilite l’organisation du câblage dans les tableaux électriques, limite l’encombrement autour des départs moteur et simplifie la réalisation d’ensembles homogènes autour des appareillages de la gamme TeSys. Il convient particulièrement aux armoires où la lisibilité du câblage et l’optimisation de l’espace sont recherchées.

Capacité électrique adaptée aux distributions 63 A

Le produit est dimensionné pour un courant assigné de 63 A avec une tension d’isolement de 690 V. Ces caractéristiques le destinent à l’alimentation de jeux de barres dans des montages de distribution et de protection moteur nécessitant une tenue électrique cohérente avec les applications industrielles courantes. Il répond ainsi aux besoins des intégrateurs et tableautiers qui souhaitent alimenter plusieurs départs via une solution de raccordement prévue pour ce type d’environnement technique.

Raccordement à vis-étrier pour une connexion nette et maîtrisée

Le raccordement se fait par borniers à vis-étrier, un mode de connexion apprécié pour réaliser une arrivée d’alimentation structurée et stable. Le bornier accepte des conducteurs rigides de 1,5 à 25 mm² ainsi que des conducteurs souples avec embout de 1,5 à 16 mm², ce qui laisse une vraie souplesse de mise en œuvre selon la section retenue dans le tableau. Le couple de serrage de 1,7 N·m permet d’appliquer le serrage prescrit pour une connexion adaptée au matériel et au conducteur.

Protection IP20 pour une utilisation en enveloppe

Avec un degré de protection IP20, ce bornier est destiné à être intégré dans une enveloppe, un coffret ou une armoire électrique. Ce niveau de protection correspond à l’usage habituel des accessoires de raccordement internes pour appareillages modulaires ou de commande moteur. Il s’intègre donc dans une logique de montage professionnel où la protection des personnes et l’accessibilité aux connexions sont gérées par l’ensemble de l’enveloppe.

Compatible avec les ensembles TeSys autour des barres GV2G

Ce bornier d’alimentation est utilisé pour raccorder l’arrivée sur des ensembles bâtis autour des jeux de barres tripolaires GV2G. Il trouve naturellement sa place dans les configurations associant protections moteur et appareillages de la famille TeSys, notamment dans les montages où plusieurs départs sont regroupés sur barres. Pour l’acheteur professionnel, cela permet de sélectionner un accessoire pensé pour une compatibilité de montage cohérente avec ce type d’architecture de distribution.

Un accessoire utile pour un câblage plus lisible et plus compact

Dans un tableau, l’emploi d’un bornier dédié à l’alimentation des barres évite les adaptations approximatives et contribue à une implantation plus propre. L’arrivée se fait au bon endroit, sur la partie supérieure, ce qui améliore la lecture du schéma de puissance et la logique d’implantation dans l’armoire. Son faible poids et son format d’accessoire en font un composant simple à intégrer pour gagner en clarté lors du câblage de départs triphasés sur jeux de barres.
