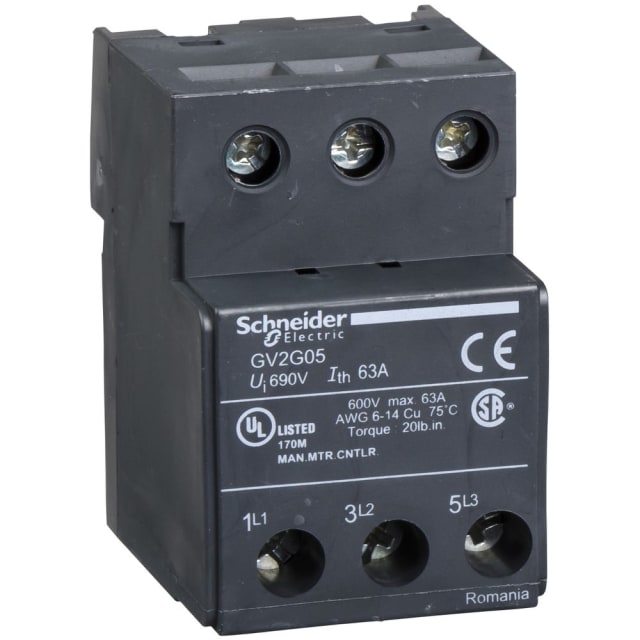

Bornier encliquetable triphasé 63A 690V GV2G05

Bornier encliquetable triphasé pour alimentation de jeux de barres 63 A

Ce bornier encliquetable triphasé 63 A 690 V est conçu pour l’alimentation des jeux de barres de la gamme TeSys utilisés dans les ensembles de départs moteurs. Il se monte à côté des appareils raccordés par jeu de barres, sur le même rail DIN, afin de créer une arrivée d’alimentation propre, compacte et adaptée aux montages de distribution en tableau. Sa configuration 3 pôles répond aux besoins de raccordement triphasé dans les installations de commande et de protection moteur.

Intégration prévue pour les ensembles TeSys GV2, U, D et K

Ce bornier de connexion est compatible avec les environnements TeSys GV2, TeSys U, TeSys D et TeSys K. Il est particulièrement adapté aux architectures réalisées autour des jeux de barres GV2G, pour alimenter plusieurs départs en parallèle dans un encombrement maîtrisé. Cette compatibilité facilite la continuité de câblage dans les coffrets et tableaux où la cohérence entre appareils, accessoires de raccordement et distribution est essentielle.

Montage sur rail DIN avec positionnement en partie haute

Le produit est prévu pour une implantation en haut de l’appareillage, ce qui simplifie l’organisation des arrivées et la lecture du câblage dans l’armoire. Son principe encliquetable permet une mise en place rapide sur le rail DIN, au plus près des protections moteur ou contacteurs associés. Ce positionnement favorise un cheminement plus direct de l’alimentation vers le jeu de barres et contribue à garder un tableau plus lisible lors du montage comme lors des opérations de maintenance.

Raccordement à vis pour une connexion nette et maîtrisée

Le raccordement de l’alimentation s’effectue par bornes à vis, avec un couple de serrage de 1,7 N·m. Cette conception convient aux applications où l’on recherche un serrage précis et un câblage bien tenu dans le temps. Pour l’installateur, cela permet de réaliser une connexion claire entre le câble d’alimentation et le système de répartition, tout en restant dans une logique de montage homogène avec les appareillages de départ moteur utilisant des connexions à vis.

Calibre 63 A et tension d’isolement 690 V pour la distribution triphasée

Avec un courant assigné de 63 A et une tension d’isolement de 690 V, ce bornier est dimensionné pour les ensembles de distribution et de protection moteur nécessitant une alimentation triphasée structurée. Il convient aux montages où plusieurs appareils sont raccordés par jeu de barres, dans le respect des caractéristiques du système global. Son format en 3P en fait un accessoire de connexion directement orienté vers les applications industrielles et tertiaires de commande moteur.

Protection IP20 et format adapté aux tableaux électriques

Son indice de protection IP20 le destine à une intégration à l’intérieur d’un coffret ou d’un tableau électrique, dans un environnement maîtrisé. Avec un poids de 0,115 kg, il reste simple à manipuler lors de l’assemblage. Ce type de bornier répond aux besoins des monteurs-tableautiers qui recherchent un accessoire de répartition compact, spécifique aux ensembles de distribution par jeux de barres, sans recourir à un câblage d’alimentation plus encombrant que nécessaire.

Un accessoire de connexion utile pour les montages de départs moteurs en parallèle

Dans une armoire comprenant plusieurs démarreurs ou protections moteur montés en parallèle, ce bornier joue un rôle pratique pour créer une alimentation centralisée des jeux de barres compatibles. Il permet de structurer l’arrivée triphasée en amont des appareils, avec une solution pensée pour l’appareillage TeSys. Pour le professionnel, c’est un choix pertinent lorsqu’il faut gagner en clarté de câblage, rationaliser la distribution en tête de plusieurs départs et conserver une implantation ordonnée sur rail DIN.
