Bouton-poussoir double lumineux Ø22 vert rouge XB4BW73731B5

Bouton-poussoir double lumineux Ø22 pour commande marche/arrêt en façade

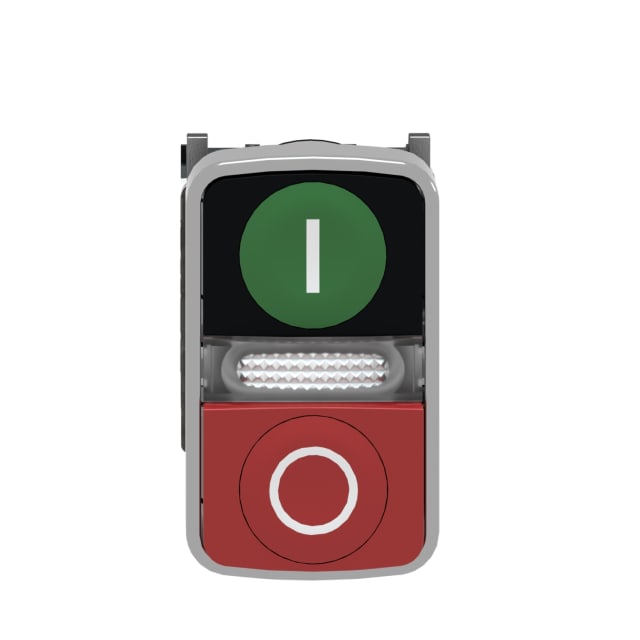

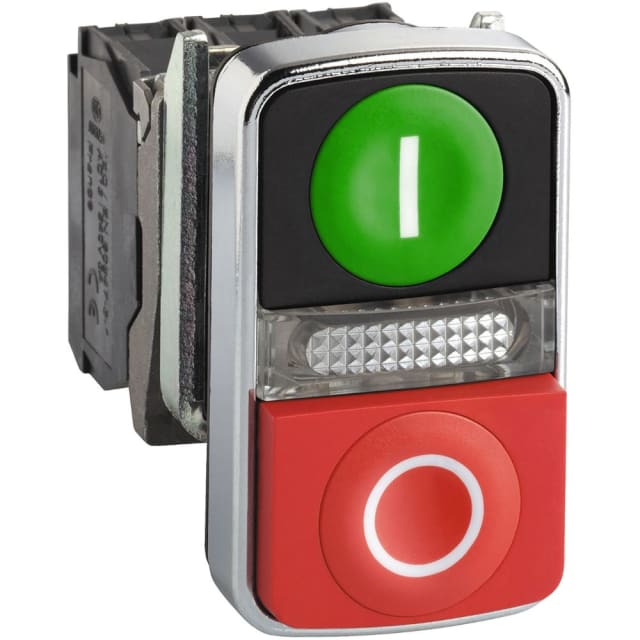

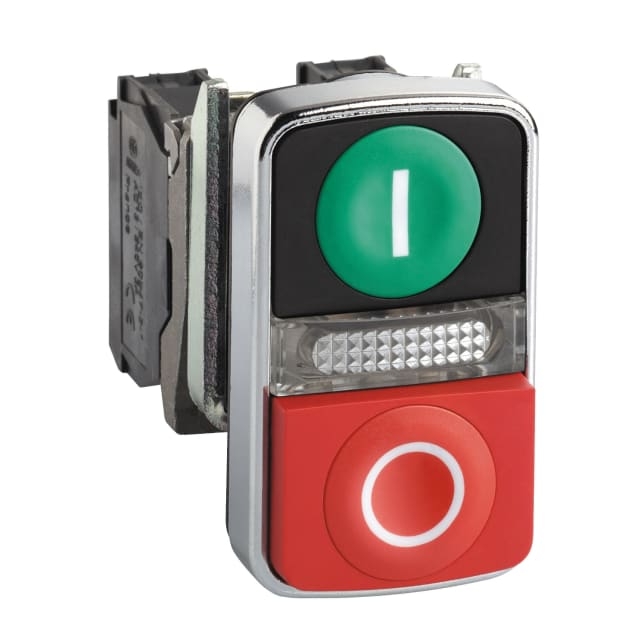

Ce bouton-poussoir double lumineux Harmony XB4 est conçu pour les interfaces de commande machine nécessitant une lecture immédiate des fonctions marche et arrêt. Sa tête rectangulaire regroupe un bouton vert affleurant marqué I, un bouton rouge saillant marqué O et un voyant central blanc, pour une identification claire des actions en façade. Cette configuration en fait une solution particulièrement adaptée aux pupitres, coffrets de commande et panneaux industriels où l’ergonomie visuelle compte autant que la compacité.

Configuration double touche avec voyant central pour une lecture rapide

L’ensemble associe deux postes d’ordre dans un seul opérateur de diamètre 22,5 mm. Le bouton vert affleurant facilite une commande volontaire et propre en marche, tandis que le bouton rouge saillant rend l’arrêt plus immédiatement accessible au toucher. Le voyant lumineux central blanc améliore encore la perception de l’état ou de la disponibilité de la commande selon le câblage retenu. Cette architecture permet de centraliser la fonction de commande sans multiplier les organes sur la porte ou la face avant.

Alimentation lumineuse 24 V et technologie LED intégrée

Le voyant est prévu pour une alimentation 24 V et repose sur une source lumineuse LED protégée. Ce choix convient parfaitement aux circuits de commande basse tension couramment utilisés dans les machines, armoires et équipements automatisés. L’éclairage renforce la visibilité de l’organe de commande, y compris lorsque la zone d’installation demande un repérage rapide en ambiance technique ou en local faiblement éclairé.

Montage en perçage Ø22,5 mm avec raccordement à vis

Ce modèle est prévu pour un montage standard en trou de 22,5 mm, un format très répandu en commande industrielle. Il se raccorde par bornes à vis, un mode de connexion apprécié pour sa simplicité d’intégration et sa compatibilité avec de nombreuses habitudes de câblage en atelier comme en maintenance. Le produit est livré en version complète, ce qui facilite le choix pour les installations neuves comme pour le remplacement d’un opérateur existant sur façade.

1 contact à fermeture et 1 contact à ouverture pour les schémas de commande usuels

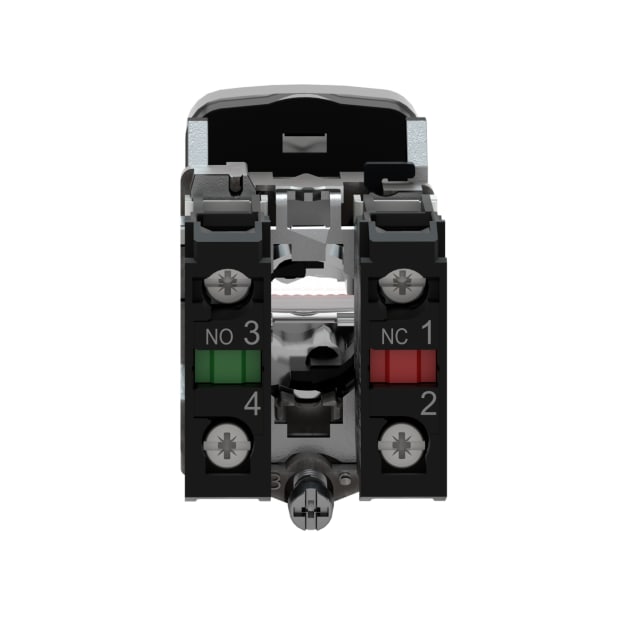

Le bouton-poussoir intègre 1 contact NO et 1 contact NC, une combinaison classique pour les fonctions de marche/arrêt, d’autorisation, de signalisation ou d’interverrouillage dans les circuits de commande. Le retour par ressort ramène automatiquement l’actionneur à sa position initiale après appui, ce qui convient aux commandes impulsionnelles. Cette configuration permet de répondre à de nombreux schémas standards sans recourir à un organe séparé pour chaque fonction.

Collerette métallique chromée et conception adaptée aux environnements exigeants

La bague frontale en métal chromé apporte une finition robuste pour les façades de commande techniques. L’ensemble bénéficie d’un indice de protection IP66 ainsi que d’une classification NEMA 4X, ce qui le rend adapté aux environnements exposés aux poussières, aux projections d’eau et aux contraintes d’usage en milieu industriel. Sa conception avec anneau frontal et tête rectangulaire en fait un choix pertinent pour les postes de commande qui doivent rester lisibles et protégés en exploitation.

Un appareillage Harmony XB4 pensé pour les coffrets, pupitres et machines

Issu de la gamme Harmony XB4, ce bouton-poussoir lumineux double répond aux besoins des intégrateurs, tableautiers, automaticiens et services maintenance qui recherchent un organe de commande compact, lisible et simple à intégrer. Il convient particulièrement aux applications de commande machine, aux armoires industrielles, aux pupitres opérateur et aux coffrets techniques où la combinaison marche/arrêt avec repérage lumineux doit être regroupée dans un seul appareillage de façade.
