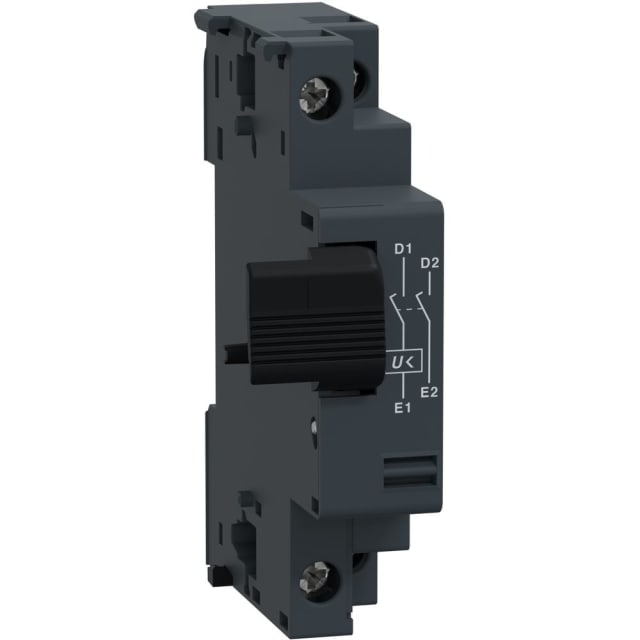

Déclencheur à minimum de tension 220-240 V GVAX225

Déclencheur à minimum de tension pour disjoncteur moteur TeSys Deca

Le déclencheur à minimum de tension 220-240 V GVAX225 est un accessoire de commande destiné aux disjoncteurs moteurs TeSys Deca de type GV2ME. Il assure l’ouverture automatique du disjoncteur lorsque la tension de commande devient insuffisante, ce qui en fait une solution adaptée aux fonctions d’arrêt et de sécurité où le maintien de l’alimentation de commande doit être surveillé en permanence.

Fonctionnement conçu pour la perte ou la baisse de tension

Ce déclencheur à minimum de tension agit dès que la tension de commande chute sous son seuil de maintien. Il provoque le déclenchement du disjoncteur lorsque la tension descend en dessous de 0,35 Uc, avec une ouverture possible entre 0,35 et 0,7 Uc. La fermeture du disjoncteur n’est ensuite possible que lorsque la tension de commande revient dans une plage correcte, comprise entre 0,85 et 1,1 Uc. Ce comportement est particulièrement utile pour éviter un redémarrage non souhaité après une coupure ou un creux de tension.

Compatible avec une alimentation de commande 220 à 240 V AC 50 Hz

Le GVAX225 est prévu pour une tension de commande en courant alternatif 220 à 240 V à 50 Hz. Il fonctionne en type de tension AC uniquement, sans alimentation de mesure en courant continu. Ce positionnement clair facilite la sélection de la bonne version dans une armoire électrique ou un départ moteur où la tension de commande doit correspondre précisément au circuit existant.

Montage latéral simple sur disjoncteur moteur GV2ME

Ce modèle est conçu pour se monter sur le côté droit du disjoncteur moteur compatible. Son format s’intègre à la gamme TeSys Deca frame 2, ce qui permet d’ajouter la fonction de déclenchement à minimum de tension sans modifier l’architecture principale du départ moteur. Il est adapté aux disjoncteurs et aux commutateurs de protection moteur, mais n’est pas destiné à un commutateur classique ni à un relais de surcharge.

Raccordement à vis pour une connexion nette et maîtrisée

Le raccordement électrique s’effectue par bornes à vis, avec une exécution pensée pour un câblage direct et propre dans le tableau. Ce type de connexion convient bien aux environnements de distribution et de protection électrique où l’on recherche une mise en œuvre claire, un bon maintien des conducteurs et une intégration cohérente avec les autres appareillages de commande.

Une solution utile pour les circuits de sécurité et de coupure de maintien

Dans une installation, ce déclencheur permet de surveiller la présence de la tension de commande et de forcer l’ouverture du disjoncteur en cas de disparition de celle-ci. Il convient donc aux montages où la remise sous tension ne doit pas entraîner automatiquement la refermeture du circuit de puissance. Pour les intégrateurs, tableautiers et mainteneurs, c’est un accessoire pertinent dès qu’une logique de sécurité impose une coupure sur défaut ou absence de tension de commande.

Caractéristiques essentielles pour bien choisir

Le GVAX225 est un déclencheur à minimum de tension non retardé, en 220-240 V AC 50 Hz, avec raccordement à vis. Il ne dispose ni de contact à fermeture, ni de contact à ouverture, ni de contact inverseur intégré. Son rôle est centré sur la fonction de déclenchement du disjoncteur moteur compatible, avec une utilisation ciblée sur les ensembles TeSys Deca et plus précisément les appareils GV2ME nécessitant une surveillance de la tension de commande.
