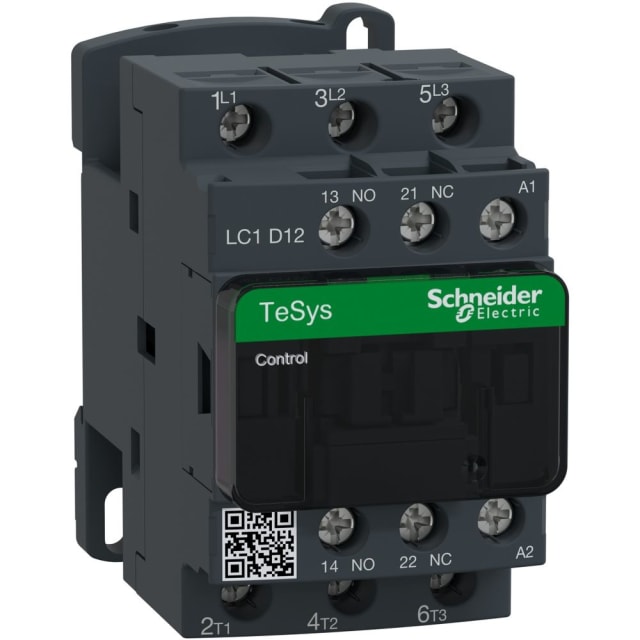

Contacteur triphasé 12A 24V AC 1NO 1NC LC1D12B7

Contacteur triphasé 12A 24V AC pour commande moteur et charges de puissance

Ce contacteur triphasé 12A 24V AC est conçu pour la commande de moteurs et l’ouverture ou la fermeture de circuits de puissance en environnement tertiaire et industriel. En configuration 3 pôles avec 3 contacts principaux NO, il convient aux applications de démarrage moteur jusqu’à 5,5 kW à 400 V en AC-3, tout en pouvant également prendre en charge des charges en AC-1 jusqu’à 25 A. Son format compact en fait une solution adaptée aux armoires et ensembles de distribution où l’encombrement doit rester maîtrisé.

Bobine de commande 24 V AC 50/60 Hz adaptée aux circuits de pilotage courants

Équipé d’une bobine de commande 24 V AC en 50/60 Hz, ce modèle s’intègre facilement dans de nombreux schémas de commande basse tension avec relais, boutons-poussoirs, automatismes ou sorties de contrôle. Cette tension de commande est particulièrement recherchée pour les installations nécessitant une séparation claire entre circuit de puissance et circuit de pilotage. Le contacteur est ainsi bien adapté aux coffrets de commande moteur, automatismes simples et ensembles électrotechniques câblés sur mesure.

Configuration 3 pôles avec auxiliaires intégrés 1NO + 1NC

Le produit dispose de 3 contacts principaux de fermeture et de 2 contacts auxiliaires intégrés, avec 1 NO et 1 NC. Cette combinaison facilite la réalisation de fonctions de signalisation, d’auto-maintien, de report d’état ou d’interverrouillage dans un circuit de commande. La présence directe des contacts auxiliaires permet de limiter l’ajout d’accessoires pour les montages standards et d’obtenir un câblage plus lisible dans le tableau.

Calibrage électrique clair pour les applications AC-3 et AC-4

Pour les usages moteurs, ce contacteur est donné pour 12 A en AC-3 à 400 V, avec une puissance de service de 5,5 kW. Pour des manœuvres plus contraignantes de type AC-4, il est dimensionné à 7,5 A pour 3 kW sous 400 V. Ces valeurs permettent de sélectionner le bon appareil avec précision selon le régime d’exploitation prévu, qu’il s’agisse de commande de moteur asynchrone, de manœuvres répétées ou de pilotage de charges de puissance nécessitant un appareil compact mais correctement dimensionné.

Raccordement à vis pratique pour un câblage propre en armoire

Le raccordement principal par bornes à vis permet une connexion simple et directe des conducteurs dans les montages de tableau. Ce type de connexion reste apprécié pour les installations nécessitant un serrage franc et un repérage net des arrivées et départs. Il facilite aussi les opérations d’intégration dans les coffrets de distribution, les ensembles de commande et les armoires électriques où la robustesse du câblage et la clarté du cheminement des conducteurs sont essentielles.

Format compact pour intégration dans les coffrets et tableaux électriques

Avec une largeur de 45 mm, une hauteur de 77 mm et une profondeur de 86 mm, ce contacteur offre un bon compromis entre capacité de coupure, présence d’auxiliaires intégrés et encombrement réduit. Ce gabarit compact simplifie l’implantation dans les tableaux, en particulier lorsque plusieurs appareils de protection, de commande ou de signalisation doivent cohabiter dans le même volume. Il convient ainsi aux réalisations où l’optimisation de l’espace est un critère important.

Une solution TeSys Deca adaptée aux montages de commande de puissance

Issu de la gamme TeSys Deca, ce contacteur répond aux besoins courants de commande électrique triphasée avec une lecture simple de ses caractéristiques essentielles : 3 pôles de puissance, auxiliaires intégrés, bobine 24 V AC et calibre 12 A en AC-3. Il constitue un choix pertinent pour les professionnels recherchant un contacteur triphasé 12A 24V AC 1NO 1NC destiné aux ensembles de commande moteur, aux tableaux techniques et aux installations nécessitant une solution compacte, claire à câbler et adaptée aux usages de puissance les plus fréquents.
